★电厂产生的一般为高温高压过热蒸汽。

★过热蒸汽的密度跟温度和压力有关，因过热蒸汽的温度和压力是一个变量，过热蒸汽的密度是温度和压力的函数，所以都要进行温度和压力补偿。不论用什么表测量，都要有补偿。对于恒定的蒸汽的流量应该适情况而定，如果它的温度和压力已经很稳定了，温度和压力可以设定为固定值进行补偿，(可以在现场安装一个双金属温度计和压力表观察一下)这样可以省掉一部分投资。

★鉴于电厂过热蒸汽高温高压、大口径这一特性，通常会选择V锥流量计或孔板流量计来测量。

★如果现场温度不是很高，也可以选择涡街流量计来测量。

电厂蒸汽流量计~V锥流量计

★ V锥流量计中V型锥的圆锥形使流体的流动分散，从而使速度分布更平坦，尖形的锥体其本身就是一个流动调整器，能有效减弱速度分布中的凸形形状。使流体速度分布符合要求，有效减少上游直管的要求，降低了安装成本，适用于大多数气体、流体和蒸汽，以及高温高压应用场合，易于使用、检验和排除故障。

★技术规格

  1、V型锥流量计有直焊式和法兰连接式、方管式、对夹式、非标订制几种结构形式。 产品供货范围见选型表。

  2、使用范围：广泛运用于油，水，气，汽各种流体，特别是一些高温高压，脏污介质的测量，明显强于其它的仪表

  3、准确度等级：±0.5%

  4、重复性：0.1%

  5、工作压力：最大42MPa

  6、工作温度：-40～700C°

  7、环境温度：-40～80C°

  8、量程比：通常为10：1，选用合适的差压变速器可达60：1

  9、安装直管段要求：前3D直管段，后1D直管段

  10、适用介质：几乎适用于所有气体、液体介质

  11、公称通径：DN15～DN2000

  12、结构材料材质：管道，表体法兰及V锥体可提供多种材质供用户选择，来满足不同工况的需要

  13、安装方式：可提供多种附件供用户安装，满足用户的各种工况的需求，可以任意方向安装，与介质状态无关

  14、防爆等级（差压变送器）：隔爆、本安、不防爆可供选择（差压变送器）

  15、供电电源（差压变送器）：12～24VDC

  16、输出信号（差压变送器）：4～20mA或HART协议

★用户在进行V锥流量计的选型订货时，首先要给制造企业提供以下工艺参数：

  被测介质的名称；·管道口径；使用场合；介质状态、温度和压力；刻度流量、最大流量、最小流量；工艺管线管径和材质，具体的安装要求。

注：上述参数是制造厂在生产之前进行详细计算的基础，没有这些参数，很难制作一台符合用户要求的V锥流量计。制造厂根据用户提供的上述参数，计算出V锥流量传感器的β值和差压值（差压变送器的量程范围）。这些工作是在制造厂由专业工程师进行计算完成。

★常用型号：DQZ-A200A3-1.0SRFHC

型号注解：V锥流量计，DN200，测量介质为：蒸汽，法兰连接，表体和V锥体材质均为304不锈钢，介质温度400 度，额定压力1.0MPa,法兰取压，配套高温型安装附件（截止阀一个，三阀组一个，冷凝管及冷凝器，引压管二根）。

一套完整的V锥流量计包含：V锥流量传感器、差压变送器、安装附件、安装法兰及紧固件（多自配）,流量积算仪；测量过热蒸汽时，还需要配套：热电阻PT100、压力变送器等进行稳压补偿。

★流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价.

★ 配置说明：

V锥流量计使用说明书，下载地址：http://www.duoqinyibiao.com/xiazai/detail/149

 V锥流量计测量原理、设计计算、安装注意事项：

V锥流量计 http://www.duoqinyibiao.com/chanpin/detail/130

★电厂蒸汽流量计~孔板流量计 http://www.duoqinyibiao.com/chanpin/detail/133

★电厂蒸汽流量计~平衡流量计 http://www.duoqinyibiao.com/chanpin/detail/201

以上都为差压式流量计，需要配套：流量积算仪、差压变送器、PT100、压力变送器、高温型安装附件 等一整套配置来完成对高温高压蒸汽的测量。

电厂蒸汽流量计~涡街流量计

★优势：

★ 结构简单，牢固、维护方便，无需导压管、三阀组等部件，减少泄露、堵塞和冻结等；

★ 精确度高，一般为1-1.5 %；

★ 测量量程宽，选对对应口径，一般可以达到20:1 ；

★ 压损小，约为节流型差压流量计 的 1/4 ~ 1/2 ；

★ 输出与流量成正比的脉冲信号，无零点漂移 ；

★ 在一定雷诺数范围内，输出频率不受流体物理性质（密度、粘度和组成）的影响，即仪表系数只与漩涡发生体、管道的形状和尺寸有关。

★涡街式蒸汽流量计局限性：

★ 对管道机械振动比较敏感，不易用于强振动场所；

★ 口径越大，分辨率越低，一般满管流量时，口径只做到DN300以下；

★ 流体温度太高时，测量还是有困难，一般温度低于330 °C；

★ 当流体有压力脉动或流量脉动时，市值大幅度偏高，影响较大，因此不适用于脉动流。

★常用型号：

 涡街流量计  DVS-DS50F21O
型号注解：涡街流量计中温型，介质为蒸汽，DN50，表体材质为304不锈钢，介质温度：250度，额定压力1.6MPa；脉冲输出，无显示，24V供电，配套碳钢安装法兰、螺栓螺母等紧固件，夹持式安装。

配套二次仪表：DQ2100   智能流量积算仪，中文液晶显示瞬时流量和累计流量，具有稳压补偿功能。

（智能流量积算仪详细介绍：http://www.duoqinyibiao.com/chanpin/detail/126）

配套压力变送器：DQ805   进行压力补偿。

配套热电阻： PT100   进行温度补偿。

一整套配置： 涡街流量计+流量积算仪+压力变送器+热电阻   （也可以根据需要单独选择温度补偿或压力补偿或者无补偿）

 流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价.

★主要技术指标

 ★涡街式蒸汽流量计，也可以选择在线稳压补偿型：

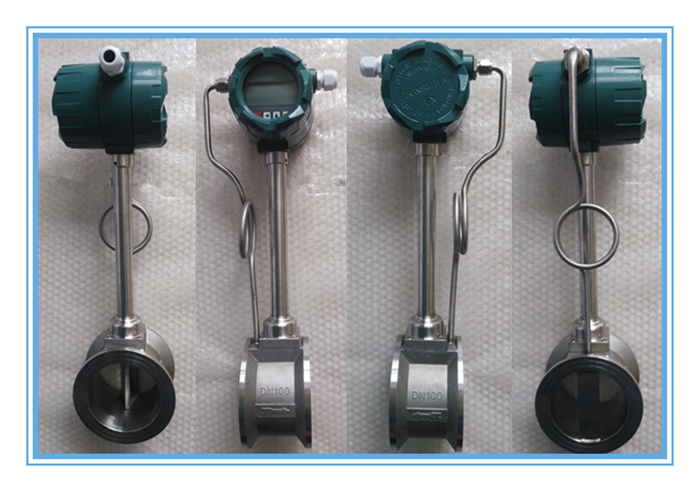

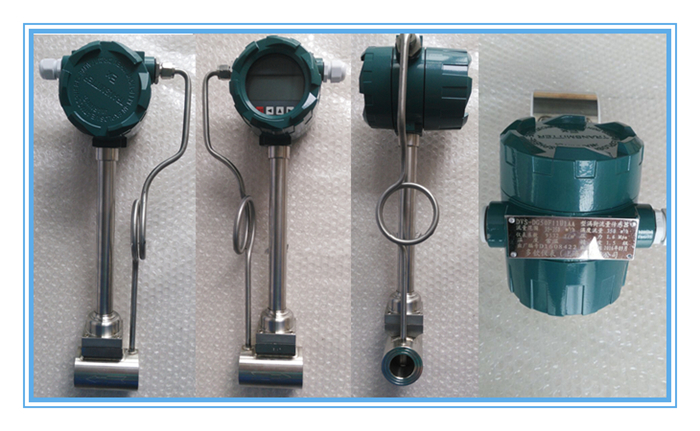

★涡街式蒸汽流量计直接显示型电池供电或24V供电：

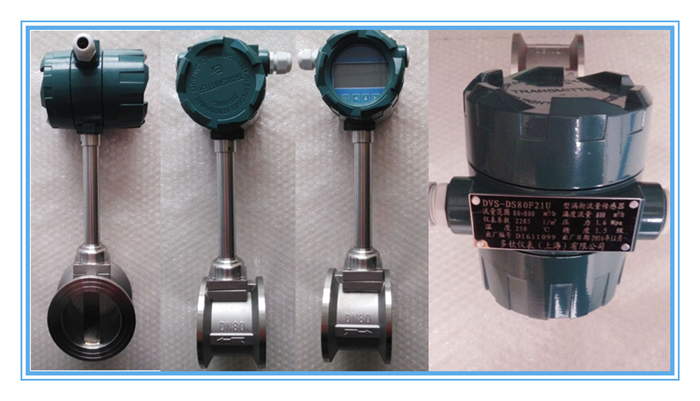

★涡街式蒸汽流量计温度＞250°C 低于330°C：

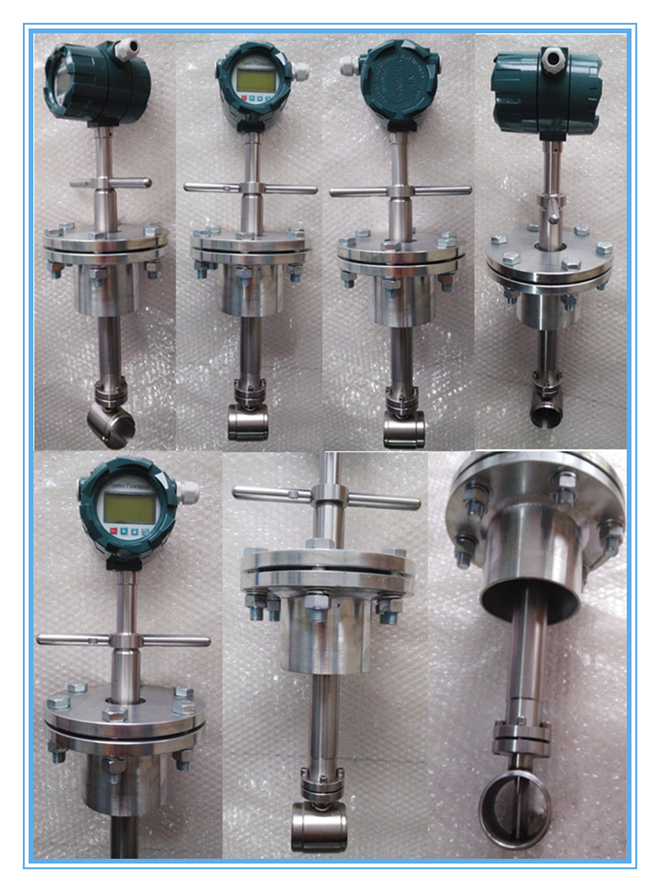

★涡街式蒸汽流量计（＞DN300）插入式：

涡街流量计更多详细内容：http://www.duoqinyibiao.com/chanpin/index/21
