差压式流量计（也称节流式）是基于流体流动的节流原理，利用流体流经节流装置时产生的压力差而实现流量测量的。它是目前生产中测量流量最成熟、最常用的方法之一。通常是由能将被测流体的流量转换成压差信号的节流装置（如孔板、V锥、喷嘴、文丘利管等）和能将此压差转换成对应的流量值显示出来的差压流量计所组成。

所谓节流装置就是在管道中放置能使流体产生局部收缩的元件。应用最广的是孔板流量计，其次是V锥流量计（V锥流量计是孔板流量计替代品），再次就是喷嘴、文丘利管和文丘利喷嘴。这几种节流装置的使用历史较长，已经积累了丰富的实践经验和完整的实验资料，因此，国内外都把它们的形式标准化，并称为标准节流装置。就是说根据统一标准进行设计和制造的标准节流装置可直接用来测量，不必单独标定。但对于非标准化的特殊节流装置，在使用时，应对其进行个别标定。

差压式流量计使用场合：

 ★ 可测介质：单相、混相、洁净、脏污、粘性流体等；

 ★ 工作状态：常压、高压、真空、常温、高温、低温等；

 ★ 适合管径：从DN6-DN3000；

 ★ 流动条件：亚音速、音速、脉动流等。

 ★ 品种分类：毕托巴流量计、孔板流量计、V锥流量计、阿牛巴流量计、威迪巴流量计、钻石巴流量计、德尔塔巴流量计、多孔平衡流量计等。

差压式流量计组成：

 ★ 差压流量计由一次装置(检测件）和二次装置（差压转换器和流量显示仪表）组成。通常以检测件形式对差压式流量计分类，如孔板流量计、文丘里流量计、均速管流量计、皮托管原理式-毕托巴流量计等。

 ★ 二次装置为各种机械、电子、机电一体式差压计,差压变送器及流量显示仪表。它已发展为三化（系列化、通用化及标准化）程度很高的、种类规格庞杂的一大类仪表，它既可测量流量参数，也可测量其它参数（如压力、物位、密度等）。

 ★ 差压流量计的检测件按其作用原理可分为：节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。

 ★ 检测件又可按其标准化程度分为二大类：标准的和非标准的。

 ★ 所谓标准检测件是只要按照标准文件设计、制造、安装和使用，无须经实流标定即可确定其流量值和估算测量误差。

 ★ 非标准检测件是成熟程度较差的，尚未列入国际标准中的检测件。

下面介绍几种常用的差压式流量计。

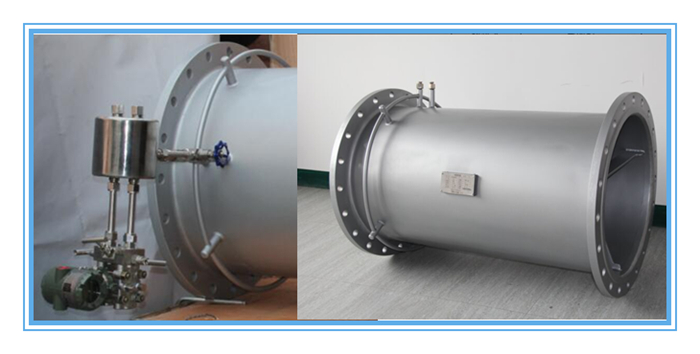

 差压式V锥流量计：

V锥流量计中V型锥的圆锥形使流体的流动分散，从而使速度分布更平坦，尖形的锥体其本身就是一个流动调整器，能有效减弱速度分布中的凸形形状。使流体速度分布符合要求，有效减少上游直管的要求，降低了安装成本，适用于大多数气体、流体和蒸汽，以及高温高压应用场合，易于使用、检验和排除故障。

  ★  用户在进行V锥流量计的选型订货时，首先要给制造企业提供以下工艺参数：

  被测介质的名称；·管道口径；使用场合；介质状态、温度和压力；刻度流量、最大流量、最小流量；工艺管线管径和材质，具体的安装要求。

注：上述参数是制造厂在生产之前进行详细计算的基础，没有这些参数，很难制作一台符合用户要求的V锥流量计。制造厂根据用户提供的上述参数，计算出V锥流量传感器的β值和差压值（差压变送器的量程范围）。这些工作是在制造厂由专业工程师进行计算完成。

常用型号：DQZ-A200A3-1.0SRFHC

型号注解：V锥流量计，DN200，测量介质为：蒸汽，法兰连接，表体和V锥体材质均为304不锈钢，介质温度400 度，额定压力1.0MPa,法兰取压，配套高温型安装附件（截止阀一个，三阀组一个，冷凝管及冷凝器，引压管二根）。

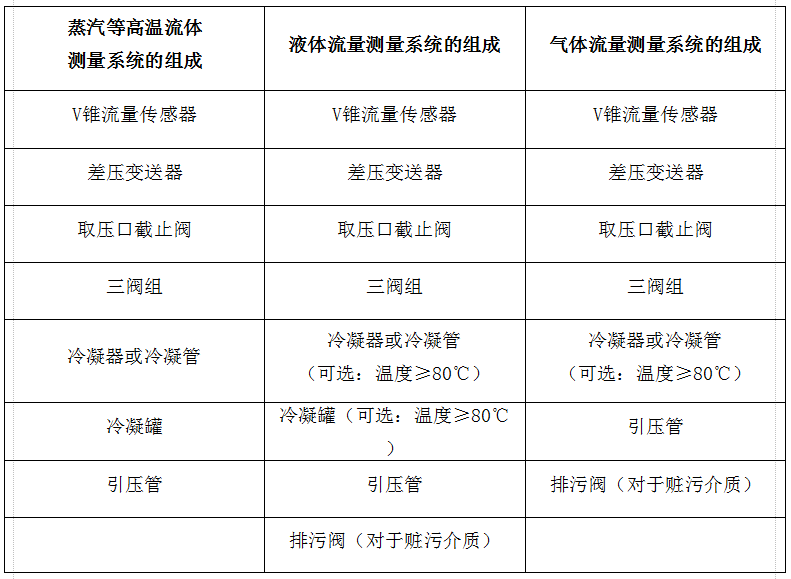

一套完整的V锥流量计包含：V锥流量传感器、差压变送器、安装附件、安装法兰及紧固件（多自配）,流量积算仪

 流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价.

 ★ 适用范围： 1、蒸汽的测量

2、食品果汁的测量

3、轧钢厂排出的高温废气的测量

4、硫化厂高压锅炉风的测量

5、焦炉煤气的测量

6、常用气体、液体的测量

 7、混合气、固液混合物的测量

 ★   配置说明：

 ★ 技术规格

  1、V型锥流量计有直焊式和法兰连接式、方管式、对夹式、非标订制几种结构形式。 产品供货范围见选型表。

  2、使用范围：广泛运用于油，水，气，汽各种流体，特别是一些高温高压，脏污介质的测量，明显强于其它的仪表

  3、准确度等级：±0.5%

  4、重复性：0.1%

  5、工作压力：最大42MPa

  6、工作温度：-40～700C°

  7、环境温度：-40～80C°

  8、量程比：通常为10：1，选用合适的差压变速器可达60：1

  9、安装直管段要求：前3D直管段，后1D直管段

  10、适用介质：几乎适用于所有气体、液体介质

  11、公称通径：DN15～DN2000

  12、结构材料材质：管道，表体法兰及V锥体可提供多种材质供用户选择，来满足不同工况的需要

  13、安装方式：可提供多种附件供用户安装，满足用户的各种工况的需求，可以任意方向安装，与介质状态无关

  14、防爆等级（差压变送器）：隔爆、本安、不防爆可供选择（差压变送器）

  15、供电电源（差压变送器）：12～24VDC

  16、输出信号（差压变送器）：4～20mA或HART协议

 ★ 主要优势特点

1、永久压力损失小

形成独特的局部收缩，永久压力损失小,只有几千帕，甚至零点几千帕的永久压力损失。锥体使流体轴对称地向管壁逐渐收缩，逐渐扩散的边壁节流，而锥体位于管道的中心轴线上，而有效的作用于高速中心区，在相同条件下，V锥的永久压损为孔板的25%，差压为孔板的50%，能耗小。

2、准确度高0.5%，重复性好0.1%，量程比宽10:1

由于V锥流量传感器采用“内壁逐渐收缩式”的节流方式，使得在下游侧产生的静压是高频低幅值的信号（喘流），而不是孔板等老式差压流量计量产生的是低频高幅值的信号，这使得差压变送器测量出的差压△P是低躁声的非常稳定的信号，如果在躁声大的背景下，差压变送器是没法测量出低压力，小流量的压力信号的。

3、安装所需要的直管段短

自动整流功能。安装所需要的直管段短：前直管段只需要0～3D，后直管段只需要0～1D。直管段要求低。V形锥的圆锥形使流体的流动分散，从而使速度分布更平坦，尖形的锥体其本身就是一个流动调整器，能有效减弱速度分布中的凸形形状。使流体速度分布符合要求，有效减少上游直管的要求。

4、自混合功能及自清扫功能

不堵塞不粘附，可以测量赃污流体的流量。由于锥体位于轴中心的流体的高速中心区，流体中所夹带的液滴，气泡，固体颗粒物会被自动清扫到管道下游，特别是在连续使用的状况下。

5、自保护功能

耐磨损，具有长期稳定性，不需要重复标定。  由于V形锥是一个尖形体，确保没有流体直接冲击它的下游边缘，使磨损减少，这样确保流量计的 可靠性，减少维护工作量，并延长仪表的检定周期。

6、可测量水气

压缩空气、饱和蒸汽等气体采用孔板测量时，孔板前常有积水，影响测量精确度。解决该问题的方法通常是将节流装置安装在垂直工艺管上，或改用圈缺孔板或偏心孔板。而锥体位于轴中心的流体的高速中心区的结构特点可以根本解决节流件前积水的问题，而又因为这是其固有的特点而 无需特制或特别处理，所以不会对测量造成任何不确定性。

 更多详细内容参考智能型V锥流量计： http://www.duoqinyibiao.com/chanpin/detail/130

 使用说明书下载地址：http://www.duoqinyibiao.com/xiazai/detail/149

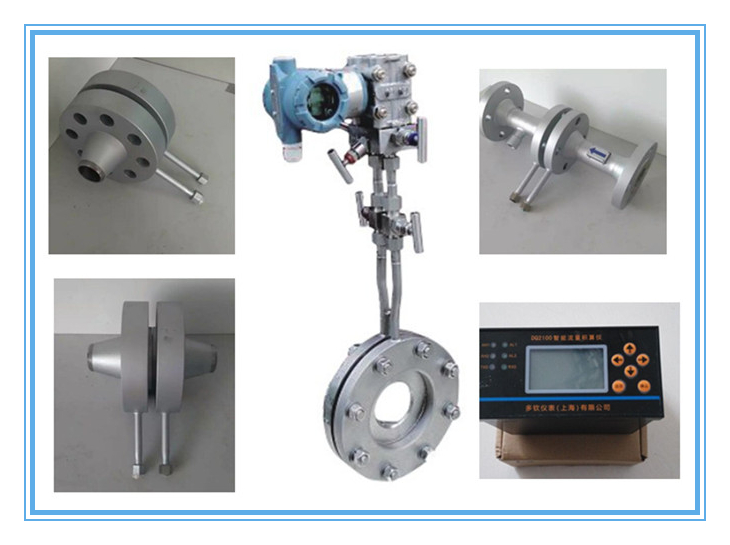

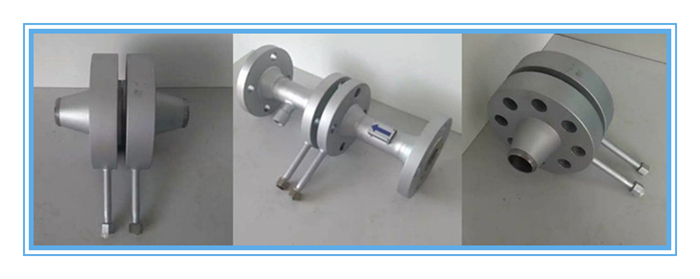

差压式孔板流量计：

 ★ 原理及结构：充满管道的流体，当它们流经管道内的节流装置时，流速将在节流装置的节流处形成局部收缩，从而使流速增加，静压力降低，于是在节流装置前后便产生了压力降或叫压差，介质流动的流量愈大，在节流装置前后产生的压差也就愈大，所以可通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

 ★优点

1. 标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量传感器中也是唯一的；
2. 结构易于复制，简单、牢固、性能稳定可靠、价格低廉；

3. 应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量；

4. 检测件和差压显示仪表可分开不同厂家生产，便于专业化规模生产。


 ★ 缺点

1. 测量的重复性、精确度在流量传感器中属于中等水平，由于众多因素的影响错综复杂，精确度难于提高；
2. 范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1；

3. 有较长的直管段长度要求，一般难于满足。尤其对较大管径，问题更加突出；

4. 压力损失大；

5. 孔板以内孔锐角线来保证精度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次；

6. 采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。

更多内容参考：孔板流量计 http://www.duoqinyibiao.com/chanpin/detail/133

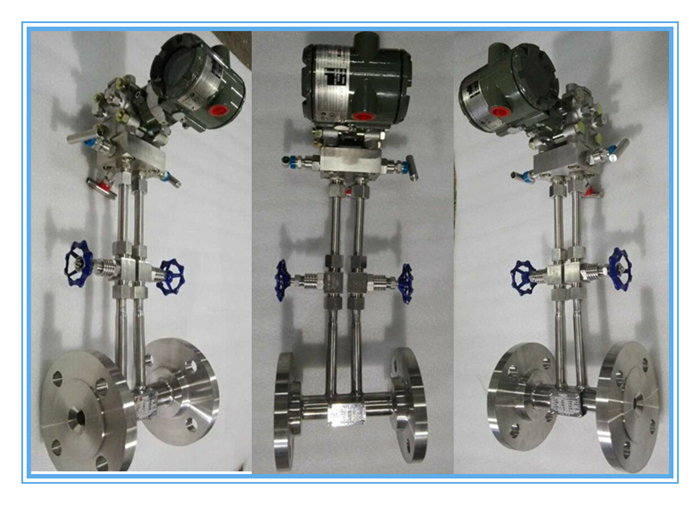

差压式平衡流量计：

 平衡流量计是一种革命性的差压式流量仪表，对传统节流装置进行了极大地改进，且该流量计具有平衡整流等显著特征，传统节流装置只有一个流通孔径，节流后使流体失去了理想状态，其工作原理与其他差压式流量计一样。

 工作原理：

 应用范围：可应用于气体、液体、气液两相，液态气体、双向流、脏污介质、浆料的测量。

技术指标：

更多详细内容参考： 平衡流量计 http://www.duoqinyibiao.com/chanpin/detail/201
