机械式流量计

机械式流量计
型    号:LC
品    牌:多钦仪表
所属分类:机械式流量计
所 在 地:上海
更新日期:2017.04.21 12:39:32
分享到: 4

纯机械式,无需供电,可以用来测量水、油类介质、一般气体等。




机械式流量计别称:指针式流量计;指针式流量指示器;带刻度流量计;机械式流量指示器

机械式流量计(属仪表阀门类)是观察管道内介质流动情况及计量流量的必要附件。广泛用于冷却系统、润滑系统、供燃料系统、化工、化纤、医药、食品、电站、泵设备等工业生产装置中,能随时观察液体、气体、蒸汽等介质的流动反应情况及流量大小,是保障正常生产不可缺少的附件。其主要连接方式:螺纹式、焊接式、法兰式。

通过视窗玻璃透光式前提下目视指针摆动角度与视窗刻度相吻合从而判断介质是否流动或流速快慢流量大小情况从而达到管路及设备是否正常运行。

机械式流量计 优点:

机械式流量计无须在阀体上安装电子仪器,利用指针与视窗刻度相结合情况下以机械式运行模式进行计量,克服了电子流量计需要电源启动电子仪器达到计量流量效果,且无法在高温高压恶劣情况下进行作业的历史性难题。

机械式流量计无须电源启动由介质流动冲击力使指针机械式作业,且耐高温高压广泛用于高炉冷却系统、润滑系统、供燃料系统、化工、化纤、医药、食品、电站、泵设备、石化工业等领域。

机械式流量计,有齿轮式、浮子式、水表式 等多种;需要根据测量介质的特性,选择对应的流量计。

 流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.




 机械式流量计--金属浮子流量计

用途:常用来测量水、酒精、甲醇、乙醇等一般液体;空气、氮气、氧气等一般气体;不能测量粘度较高的介质;

缺点:受到安装方式影响,最经济型安装方式:垂直安装下进上出型,也可水平安装。

性能:有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种;

安装方式:法兰、螺纹、卡装。

选型所需参数:流体名称、管径、介质温度、工作压力、量程比、最大流量和最小流量以及工作流量、介质密度、安装方式等。

常用型号:DQH-25FA-R40-1.6E-M1
型号注解:金属浮子流量计,纯机械式,测量介质为水,DN25,表体材质为304不锈钢,下进上出型,温度低于100度,额定压力1.6mpA,显示瞬时流量,无累计无输出,法兰型,自配安装法兰等紧固件。

样品展示

                      (纯机械式  显示瞬时流量  无累计  垂直安装)



技术要求

1. 测量范围:水(2.5~60000)L/h;

空气(0.07~2000)m3/h (在0.101025 MPa、20℃)。

2. 准确度等级: 1.5、2.5级。

3. 量程比: 10:1。

4. 工作压力: DN15~50,4 MPa; DN80~100,1.6MPa。

5. 介质温度: -80℃~200℃(内衬F46流量计0℃~80℃)。

6. 液体介质粘度:DN15<5mPa·s;DN25~100<5mPa·s。

7. 连接方式:法兰连接、螺纹连接等

                        法兰采用GB/T9119.8~10标准。

8. 总长度: DN15~100 250mm。

9. 测量管材质:普通型1Cr18Ni9Ti,耐腐型Cr18Ni12Mo2Ti,316L、316衬F46等。

同系列样品展示:

同系列产品展示:



智能型

                                                                 (智能型)

报警型

                                                             (下限报警型)

水平安装型

                                                              (水平安装型)

大口径



                                                          (大口径尺寸DN150)





选型样本下载:http://www.duoqinyibiao.com/xiazai/detail/65

说明书下载:http://www.duoqinyibiao.com/xiazai/detail/120






机械式流量计--椭圆齿轮流量计

用途:适用于各种油类以及高粘度介质液体的测量,如原油、柴油、汽油、树脂等。

优点:可水平安装、垂直安装;表头可旋转,回零报警等功能可以定制添加。

安装方式:法兰、螺纹。

选型所需参数:流体名称、流体粘度、管道材质和口径、最高最低工作压力、介质温度、流量范围以及现场工况要求等。

 常用型号:LC-20A11

型号注解:机械式,测量介质为油类,温度低于100度,DN20,额定压力4.0MPa,表体材质为铸铁,精度0.5,显示瞬时流量和累计流量,指针型,法兰连接。

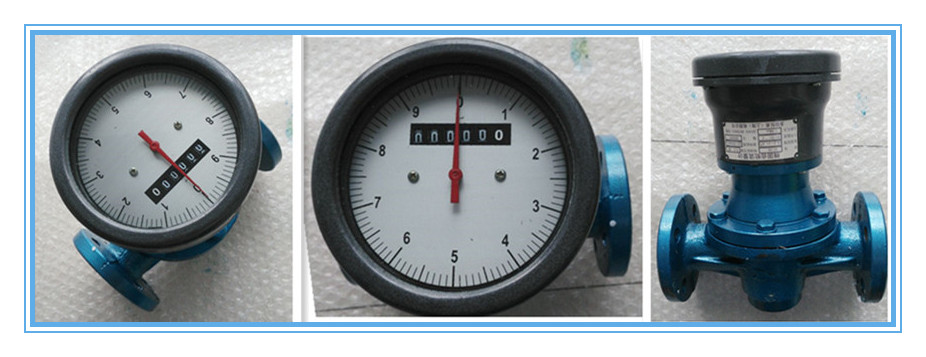

纯机械式 指针式



                                                                ( 纯机械式  指针型  铸铁材质)

主要技术参数
1. 精度等级:普通型0.5级,高精度0.2级
2. 介质压力:普通型1.6MPa,高压型3.2MPa
3. 粘度范围:普通型:0.6~200mpa.s,高粘度200~1000mpa.s
4. 介质温度:普通型<120℃,高压型<200℃
5. 表体材质:铸铁、铸钢、不锈钢等
6. 转动部件:铝合金、不锈钢等
7. 本安防爆:ExiallAT3
8. 连接方式:法兰连接DN10~DN100,螺纹连接DN10~DN50
9. 安装方式;水平、垂直
10. 口径系列:DN10,15,20,25,40,50,80,100
11. 压力损失:≤0.1 MPa

 样品展示:

指针式 带回零

                                                                ( 纯机械式  指针型  铸铁材质 带回零功能 )

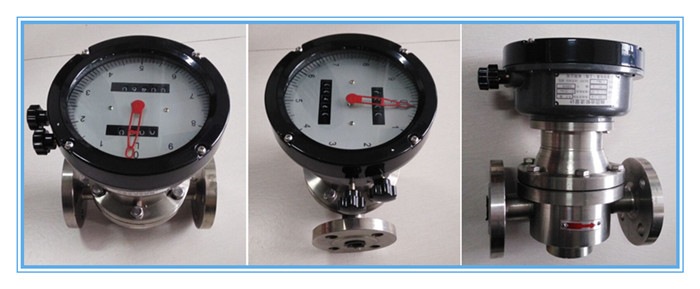

卫生型 不锈钢材质

                                                      (304不锈钢材质  卫生型  带回零功能)

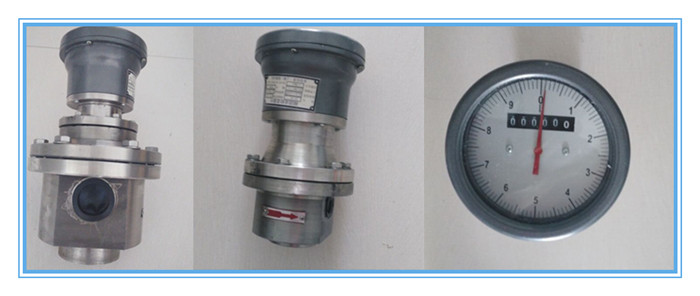

内螺纹连接 指针式

                                                              (内螺纹连接,指针式 304不锈钢材质)



可以根据您的需要特殊定制。

说明书下载:http://www.duoqinyibiao.com/xiazai/detail/137

详细介绍:http://www.duoqinyibiao.com/chanpin/detail/68

选型样本:http://www.duoqinyibiao.com/xiazai/detail/64

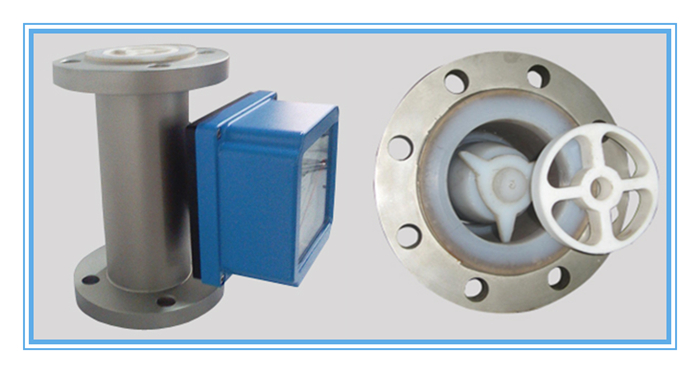

腐蚀性气体用机械式流量计

使用介质:所有腐蚀性酸碱盐溶液,要求介质洁净无杂质;所有腐蚀性气体

 使用要求:受安装方式限制,仅限于垂直安装、下进上出型,需要提供准确的介质密度

 优势:纯机械式,壳体内衬四氟,无累计无输出无供电,只显示瞬时流量(智能型需要加价),测量液体精度2.5;测量气体精度2.5,DN10-100

常用型号:DQH-25FA-RP-1.6E-M1
型号注解:防腐型流量计,纯机械式,测量介质为氟化氢气体,DN25,表体材质为304不锈钢衬四氟,垂直安装下进上出型,温度低于80度,额定压力1.6mpA,,显示瞬时流量,无累计无输出,法兰型,自配安装法兰等紧固件。



性能参数:

准确度等级: 1.5、2.5级

 量程比: 10:1

 工作压力: DN15~50,4 MPa; DN80~100,1.6MPa

 介质温度: 内衬F46流量计0℃~80°C

液体介质粘度:DN15<5mPa·s;DN25~100<5mPa·s

连接方式:法兰连接,法兰采用GB/T9119.8~10标准

总长度: DN15~100 250mm

测量管材质:耐腐型Cr18Ni12Mo2Ti,316衬F46等






微型机械式流量计:

微小流量金属管浮子式流量测量仪表,可测量液体、气体或蒸汽,该仪表采用变面积 式测量原理,测量部件由一个锥形测量管和浮子组成,具有坚固、稳定和应用范围广的特点。

连接方式有 水平连接或垂直连接,亦可选配入口压力变化或出口压力变化的压力调节器 (恒流阀),广泛应用于石油、化工、化纤、钢铁、食品、轻工、制药等行业的微小流量测量和过程控制。

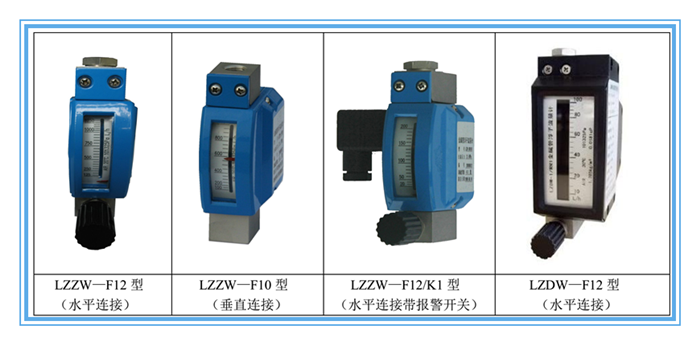

微型金属浮子流量计

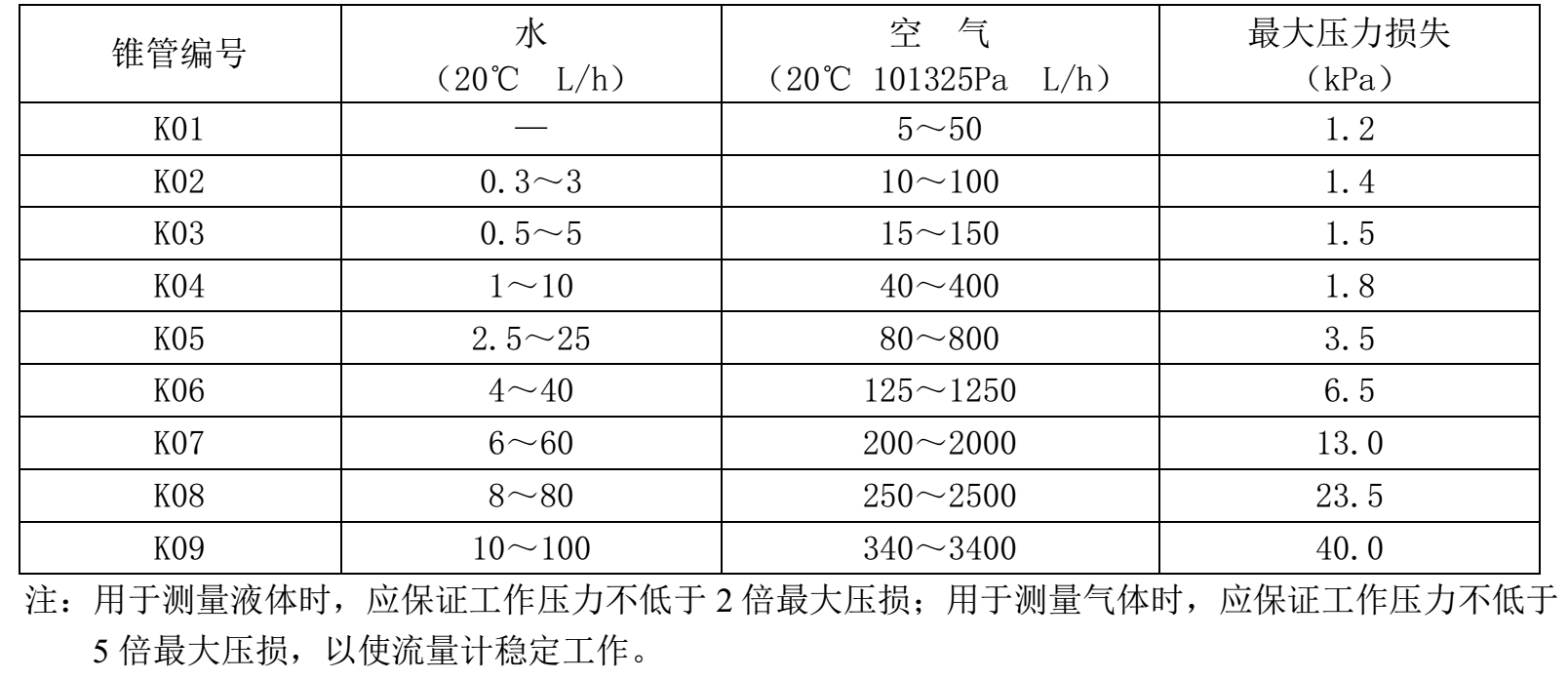

流量范围:



主要技术参数

  1、测量范围:水 (20℃)0.3~100L/h

  空气 (20℃ 101325Pa)5~3400L/h

  2、量 程 比:10 ∶1

  3、准确度等级:LZZW 系列 4.0 级,LZDW 系列 2.5 级



  4、最大工作压力:2.5MPa 或 6.4MPa,最大 13MPa

  5、介质温度:—80~+150℃,最高 300℃

  6、环境温度:—25~+65℃

  7、连接方式:1/4″NPT 内螺纹,可选Φ6 (Φ8)卡套连接或按用户要求

  8、限位报警:1~2 个报警开关 (可选,防爆等级 ExiaIICT3—T6 )

  9、电远传:电源电压:24(1±10%)V DC

  输出信号:(4~20)mA DC,二线制(兼容 HART 通讯协议)

  负载电阻:≤500 Ω (24V DC)

  10、防护等级:IP65





更多信息欢迎来电来函咨询。




 玻璃视窗的维护及保养

1、其玻璃视窗是用于观察液体、气体、蒸汽等介质的流动反应应保持干净无灰尘。

2、视窗玻璃属宜损件,安装视镜时要小心轻放。

3、玻璃耐温耐压有一定的局限,具体根据实际情况而定。

以下提供国家标准玻璃制造工艺物理实验参数:

耐温: 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃

耐压: 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa     铝硅玻璃≤6.4MP

4、允许急变温度<60℃,玻璃因温差过大造成破裂。




售后与质保



多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
