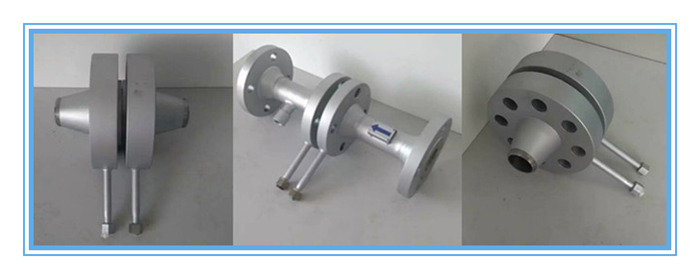

孔板流量计

孔板流量计
型    号:DQK
品    牌:多钦仪表
所属分类:孔板流量计
所 在 地:上海
更新日期:2017.04.07 12:16:55
分享到: 4

孔板流量计称通径:DN50—1200mm.按取压方式可分为角接取压,法兰取压,径距取压;有法兰连接、直焊型。材质可按用户要求定制,满足不同工况的需求。



★  孔板流量计自从应用在工业领域之后,其应用范围不断扩大,原有的产品规格和标准无法更好的适应变化迅速的工业机械的发展,故而孔板流量计的生产研究人员根据各行业的需求开发出了两种可以适应其需求的孔板流量计,主要包括一体化孔板流量计和智能型孔板流量计两种。
两者的区别在于:
1、一体化孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量,孔板流量计节流装置包括环室孔板,喷嘴等。



2、智能型孔板流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

    ★  孔板流量计优点

  1、标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量传感器中也是唯一的;
  2、结构易于复制,简单、牢固、性能稳定可靠、价格低廉;
  3、应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆可以测量;
  4、检测件和差压显示仪表可分开不同厂家生产,便于专业化规模生产。
 ★  孔板流量计缺点

  1、测量的重复性、精确度在流量传感器中属于中等水平,由于众多因素的影响错综复杂,精确度难于提高;
  2、范围度窄,由于流量系数与雷诺数有关,一般范围度仅3∶1~4∶1;
  3、有较长的直管段长度要求,一般难于满足。尤其对较大管径,问题更加突出;
  4、压力损失大;
  5、孔板以内孔锐角线来保证精度,因此传感器对腐蚀、磨损、结垢、脏污敏感,长期使用精度难以保证,需每年拆下强检一次;
  6、采用法兰连接,易产生跑、冒、滴、漏问题,大大增加了维护工作量。






★ 孔板流量计选型:

节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等 取压装置:环室、取压法兰、夹持环、导压管等 连接法兰(国家标准、各种标准及其它设计部门的法兰) 、紧固件。 测量管

★ 所需参数:

1、管道的口径(管径*壁厚)
2、管道的材质
3、孔板流量计测量的介质
4、被测介质的工作温度
5、被测介质的工作压力(最大压力、最小压力、正常压力)
6、被测介质的工作流量(最大流量、最小流量、正常流量)
7、被测介质的粘度






技术参数



节流件名称
适用管道
(DN mm)
适用直径比B(d/D)
应用特点
流出系数不确定度Ec%
设计标准
角接取压标准孔板
环室式
50-500
50-500
0.2-0.75
0.2-0.75
适用于清洁介质其中GD结构适合高温高压条件下流量的测量
0.6-0.75%
ISO5167
GB/T2624-93
夹紧环式
50-500
0.2-0.75
易于清除污物,可用于不太清洁流体流量的测量
斜钻孔式
450-1000(3000)
0.2-0.75
法兰取压标准孔板
50-1000
0.2-0.75
易于清除污物,适用于各种介质
0.6-0.75%
ISO5167
GB/T2624-93
径距取压标准孔板
50-1000
0.2-0.75
角接取压标准喷嘴
(ISA1932喷嘴)
50-500
0.3-0.8
压损小,寿命长,尤其适用于蒸汽流量测量
0.8-1.2%
ISO5167
GB/T2624-93
长径喷嘴
50-630
0.2-0.8
压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量
2.0%
ISO5167
GB/T2624-93
经典文丘利管
机械加工式
100-800
0.2-0.8
压力损失小,所需直管段小于孔板、喷嘴
1.0%
ISO5167
GB/T2624-93
粗焊铁板式
200-1200(2000)
0.4-0.7
1.5%
文丘利喷嘴
65-500
0.316-0.77
同上
1.2-1.75%
ISO5167
GB/T2624-93
1/4圆孔板
25-150
0.245-0.6
适用于低雷诺数
2.0-2.5%
DIN BS
锥形入口孔板
25-250
0.1-0.316
同上
2.0%
BS
圆缺孔板
50-1500
0.32-0.8
适用于赃污,有气泡析出或含有固体微粒的流体测量。
1.5%
DIN
偏心孔板
100-1000
0.46-0.84
1-2%
ASME
小孔板
12.5-40
0.2-0.75
适用于小管道流量测量
0.75%
ASME
透镜式孔板
12.5-150
0.2-0.75
适用于高压常温小管道流量测量
0.6-0.75%
ISO5167ASME
端头孔板
大于等于15
0.2-0.62

1.5-2.0%

双重孔板
25-400
0.2-0.8
适用于大流量测量

限流孔板









孔板流量计原理及结构:

充满管道的流体,当它们流经管道内的节流装置时,流速将在节流装置的节流处形成局部收缩,从而使流速增加,静压力降低,于是在节流装置前后便产生了压力降或叫压差,介质流动的流量愈大,在节流装置前后产生的压差也就愈大,所以可通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计计算公式

Q = 0.003998 * α * ε * d* √ △P / ρ



M = 0.003998 * α * d2 * √ △P * ρ



公式中各代号所指定义及单位请查阅供货时所提供的计算书。



孔板流量计结构形式及应用简介

孔板按结构和用途可分为以下几种结构形式:

(1)标准孔板。(2)一体化孔板。(3)偏心孔板。(4)园缺孔板。(5)环形孔板。(6)八槽孔板。(7限流孔板。(8)高压透镜垫孔板。



★ 标准孔板。

具有测量精度高,安装方便,使用范围广,造价低等特点。 广泛应用于各种介质的流量测量。公称通径:DN501200mm.

按取压方式可分为角接取压,法兰取压,径距取压。

按连接方式可分为法兰连接,直接焊接。

材质可按用户要求定制,满足不同工况的需求。



★ 一体化孔板

  一体化孔板是把孔板和温度或压力传感器,差压变送器安装在一起,构成一个完整的测量系统,广泛运用于流体的精确测量,更适用于气体的贸易结算计量。公称通径:DN501200mm.

★ 偏心孔板

具有不易堵塞,前后直管较短的特点。适用于高炉煤气、焦炉煤气等含粉尘、杂质较多的气体及液体的测量。公称通径:DN1002000,压力等级:0PN400Mpa.

★ 偏心孔板

具有不易堵塞,前后直管较短的特点。适用于高炉煤气、焦炉煤气等含粉尘、杂质较多的气体及液体的测量。公称通径:DN1002000,压力等级:0PN400Mpa.

★ 偏心孔板

具有不易堵塞,前后直管较短的特点。适用于高炉煤气、焦炉煤气等含粉尘、杂质较多的气体及液体的测量。公称通径:DN1002000,压力等级:0PN400Mpa.



★ 园缺孔板

  园缺孔板和偏心孔板的原理基本相似,都是应用于赃物介质的测量。更适用于低雷诺数流体介质的测量,由于它具有孔板和喷嘴的互补性,测量低雷诺数介质时,非常稳定。公称通径:DN1002000,压力等级:0PN400Mpa.



★ 环形孔板

环形取压孔板其独特的取压方式,能真实的反映出其前后压差值。不容易堵塞。是一种高量程比的流量计。公称通径:DN50DN1000,压力等级:小于25MPa

★ 八槽孔板

 八槽孔板取压稳定,适合测量精度要求较高的场合。具体结构如下图所示。

★ 限流孔板

  限流孔板运用于流量控制的场合比较多。系统的压损相对较大。应用于当要求流体降压通过或要求流体降压限流通过时,广泛运用于各种流体的测量。



★ 高压透镜垫孔板

  高压透镜孔板运用于高温高压的场合,是代替其它仪表在高温高压工况下的理想仪表。按JB/T2776-92标准生产和检测,公称通径:DN50-DN250mm,压力等级:PN400MPa

  详细资料欢迎来电来函咨询!






流量计安装

基本要求:

★ 对于新设管路系统,必须先经吹扫管道后再安装节流装置。

★ 安装前应仔细核对节流装置的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接,标有“—”的一端应与流体下游管段联接。

★ 节流装置的中心线应当与管道中心线同轴。

对管道的要求:

★ 节流装置前后应配有一段测量管,至少保持前10D、后5D的等径直管段,以保证测量精度。

★ 在节流件前后若需安装阀门,最好选闸阀且在运行中全开;调节阀则应在下游5D之后的管路中。






对差压引出管路的要求:

 ★ 引压管路的内径与管路长度和介质脏污程度有关,通常在25米以内用内径为8-12mm的管子。测量煤气可适当加粗到DN15。

 ★ 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校正。

 ★ 引压管路应有牢固的支架托承,两根取压管路应尽可能互相靠近并远离热源或震动源,测量水蒸汽流量时,应用保温材料一同包扎,必须时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时,应附设隔离器或沉降器。

 ★ 引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀,在新装或检修差压仪表时应特别注意。












流量计使用与维护



使用注意事项

 ★ 新表或停用一段时间后重新启用的节流装置,投用前应检查引压管路有无堵塞或泄漏,对液体介质应在引压管路内充满清洁的水或其他导压液体,注意排放管路内混进的气体,对气体介质应注意排放管路内积液。

 ★ 投运前打开“三阀组”中的平衡阀,关严正负取压管路上的阀门,检查、校正差压变送器的零点,一定注意“零点”是在正负压力腔完全等压(即差压等于0)时,核查调整差压变送器。

 ★ 在流体流动状态下即使全开“平衡阀”,只要不关严正负取压管路上的取压阀门,也不能核查零点。因为平衡阀本身有阻力,不能完全平衡正负压力腔的压力,即达不到“零差压”状态。

 ★ 测量脏污流体流量时,一定要配置沉降器或隔离器。注意导压流体的进口、出口及排污口的位置如何合理选择,以达到排污目的。

 ★ 测量腐蚀性流体流量时,一定要选用合适的隔离器,根据介质比重选用合适的隔离液,并注意合理选择隔离液与被测流体的入口。

 ★ 节流装置的设计参数是否与实际参数相符,直接关系到测量精度。节流装置投入使用时,测得的参数如果处于设计参数的范围内,测量精度一般不会超过设计计算精度;但是如果测得的参数远离设计参数范围(假定节流装置及差压变送器选型、制造、安装均符合要求)则有可能是提供的设计参数有误,应更改设计参数,重新设计计算。



维护注意事项

 ★ 日常维护工作主要是清除沉降器或隔离器内的积垢,定期从排污口处放掉,在被测介质是高温高压腐蚀或有毒流体时,清除时要注意安全。

 ★ 差压变送器的零点有时发生漂移,影响测量精度(特别是流量小、差压接近下限值时),要经常校对零点。质量好的差压变送器可根据经验延长校零周期至1年,而质量差的则可能数天校一次零点,所以我们建议配用质量好的差压变送器,减轻日常维护工作量。








售后与质保

多钦仪表(上海)有限公司供应的所有产品:

 ★ 所有产品质保2年;

 ★ 免费提供电话咨询、指导安装调试等服务;

 ★ 协商上门指导安装、调试等事宜,只收取合理的差旅费用;

 ★ 量大可以免费上门指导安装、调试;
服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
