智能流量积算仪

智能流量积算仪
型    号:DQ2100
品    牌:多钦仪表
所属分类:二次仪表
所 在 地:上海
更新日期:2017.04.05 12:00:15
分享到: 4

通用型智能流量积算仪主要适用于各种液体、单一或混合气体及蒸汽的流量(热量)显示、积算、控制;输入多种流量传感器信号(如涡街、涡轮、电磁、罗茨、椭圆齿轮,双转子,孔板、V型锥、阿牛巴、热式等各种流量计)。

智能流量积算仪(以下简称积算仪)主要特点:

*适用于各种液体、单一或混合气体及蒸汽的流量(热量)显示、积算、控制

* 输入多种流量传感器信号(如涡街、涡轮、电磁、罗茨、椭圆齿轮,双转子,孔板、V型锥、阿牛巴、热式各种流量计

* 流量输入通道:可接收频率信号和多种模拟电流信号;

*压力、温度输入通道:可接收多种模拟电流信号;

* 可提供变送器+24V DC,+12V DC供电电源,带短路保护功能,简化系统,节省投资;

* 容错功能:温度、压力/密度补偿测量信号异常时,用对应的手动设定值进行补偿运算;

* 循环显示功能,为监视多个过程变量提供方便;

* 流量再发送功能,输出流量的电流信号,更新周期1秒,满足自动控制需要;

* 仪表时钟和定时自动抄表功能、打印功能,为计量管理提供方便;

* 丰富的自检和自诊断功能使仪表更易于使用和维护;

* 三级密码设定可防止未经授权的人员改变已设定的数据;

* 仪表内部不设任何电位器、编码开关等可调器件,从而提高仪表的耐震性、稳定性和可靠性;

* 通讯功能:能通过多种通讯方式与上位计算机进行数据通讯,组成能源计量网络系统:

·  RS-485;

· RS-232;

· GPRS、CDMA;

·  宽带网。



除了常规的温度补偿、压力补偿、密度补偿、温度压力补偿外,该表还可对:

* 一般天然气的“压缩系数”(Z)进行补偿;

*流量系数非线性进行补偿;

*该表特别在蒸汽的密度补偿、饱和蒸汽和过热蒸汽的自动识别,湿蒸汽的含水率计算等方面功能完善



 具有贸易结算所需的专用功能:

* 掉电记录功能;

*定时抄表功能;

*365天日累积值和12个月的月累积值保存功能;

*非法操作记录查询功能;

* 打印功能。






智能流量积算仪  使用说明书下载: http://www.duoqinyibiao.com/xiazai/detail/121

                                       485通讯协议下载:http://www.duoqinyibiao.com/xiazai/detail/124

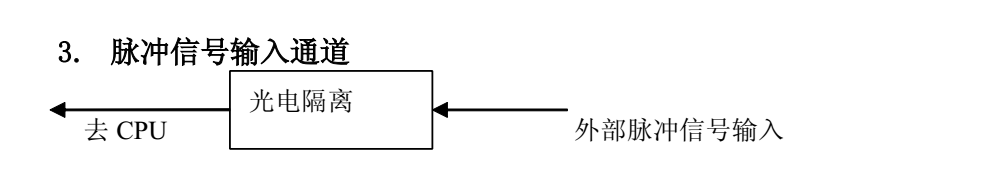

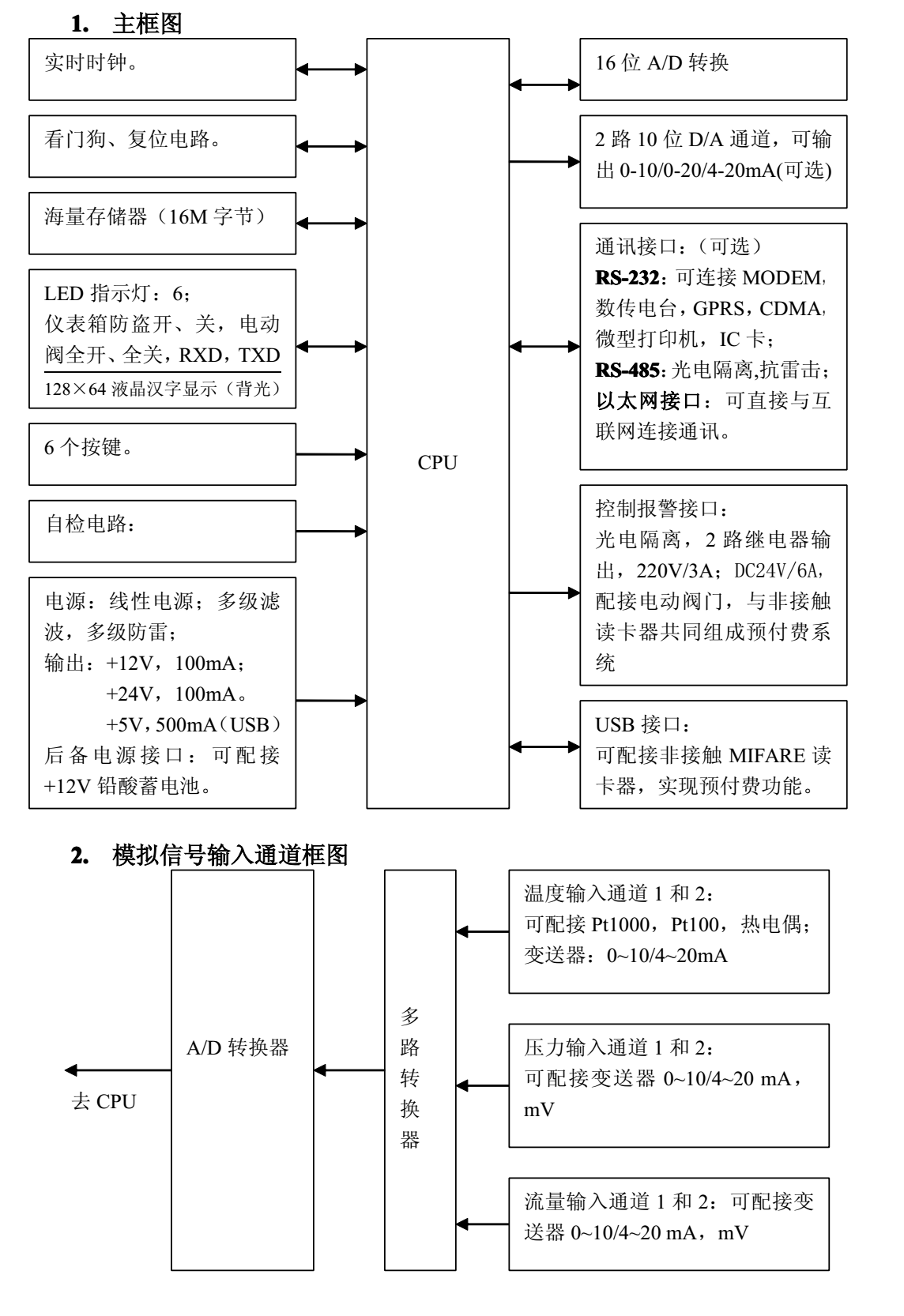

智能流量积算仪 仪表硬件框图:








智能流量积算仪主要技术指标:

 1. 输入信号

模 拟 量:

·热电偶:标准热电偶——K、E

·电 阻:标准热电阻 ——Pt100

·电 流:0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω

脉 冲 量:

·波 形:矩形正弦波和三角波;

·幅 度:大于4V

·频率:0~10KHz(或根据用户要求)

2.输出信号

模拟量输出:

·DC 0~10mA(负载电阻≤750Ω)

·DC 4~20mA(负载电阻≤500Ω)

·DC 0~20mA(负载电阻≤500Ω)

3.开关量输出

·继电器输出——带回差,AC220V/3A;DC24V/6A(阻性负载)

4.通讯输出

·接口方式——标准串行通讯接口:RS-232CRS-485,以太网;

·波特率——600,1200,2400,4800,9600Kbps 仪表内部设定

5.馈电输出

·DC24V,负载≤100mA

·DC12V,负载≤200mA

6.特 性

·测量精度:±0.2%FS±1字或±0.5%FS±1字

·频率转换精度:±1脉冲(LMS)一般优于0.2%

·测量范围:-999999~999999字(瞬时值,补偿值);

·0~99999999.9999字(累积值)
·分辨率:±1字

7.显示方式

·带背光大屏幕128×64点阵液晶图形显示器

·累积流量,瞬时流量,累积热量,瞬时热量,介质温度,介质压力,介质密度,介质热焓,流量(差压电流、频率)值时钟报警状况

·0~999999瞬时流量值

·0~99999999.9999累积值

·-9999~9999温度补偿

·-9999~9999压力补偿值

·-99999~999999流量(差压、频率)值

·当前日期及时间显示2008-5-09 22:22:22

8.控制/报警·可选择继电器上限、下限控制(或报警)输出LCD和LED输出指示

·控制(或报警)方式为带回差(用户可自由设定)

·选择报警方式:流量上限,流量下限,温度上限,温度下限,压力上限,压力下限;

9.打印控制
·直接配接串行热敏汉字打印机,可实现即时或定时打印

·参数设定:每日多达8次定时打印时间,打印机软开关。

10.中文菜单提示
·面板轻触式按键设定

·参数设定值断电后保存时间大于20年;

·参数设定值三级密码锁定

11.保护方式
·断电后累积值保持时间大于
20

·电源欠压自动复位

·工作异常自动复位(Watch Dog)

·自恢复保险丝,短路保护。

12.使用环境
·环境温度:-2060℃

·相对湿度:≤85%RH 避免强腐蚀气体

13.供电电压
·常规型AC 220V %(50Hz±2Hz)

·特殊型AC 80~265V—开关电源

DC 241V—开关电源

·后备电源:+12V,20AH,可维持72小时。

14.功 耗

·≤10W(AC220V线性电源供电)








出厂密码

设置密码:000000

校准密码:000000

清零密码:000000






 用途:

配套速度式流量计的主要种类:

1、涡街流量计;

2、涡轮流量计;

3、旋进旋涡流量计;

4、电磁流量计;

5、超声波流量计等。



容积式流量计的主要种类:

1、椭圆齿轮流量计

2、刮板流量计

3、双转子流量计

4、腰轮(罗茨)流量计;

5、旋转活塞流量计

6、往复活塞流量计

7、圆盘流量计

8、液封转筒式流量计

9、湿式气量计

10、膜式气量计等



           配套其他流量计:

            1. 质量流量计;

          2.  阿牛巴流量计;

          3.孔板流量计;

          4.V 锥流量计等。

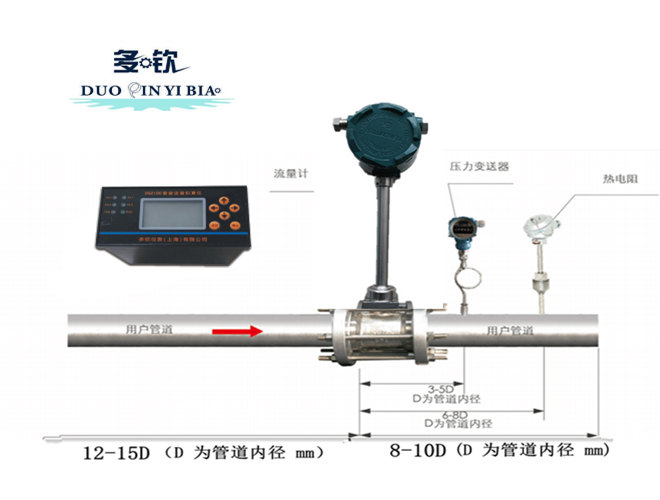

使用举例展示:

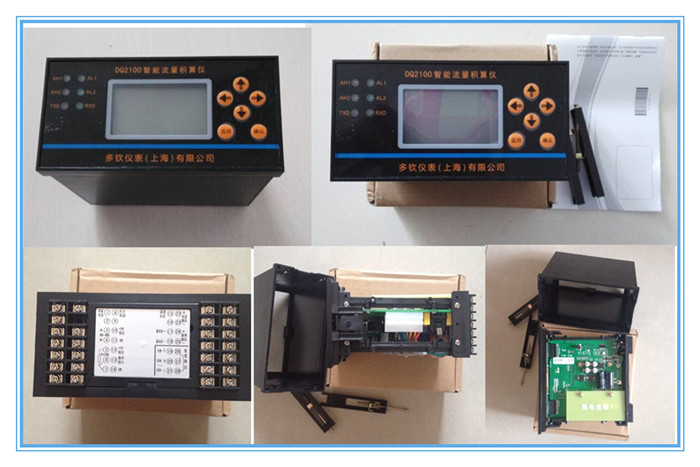

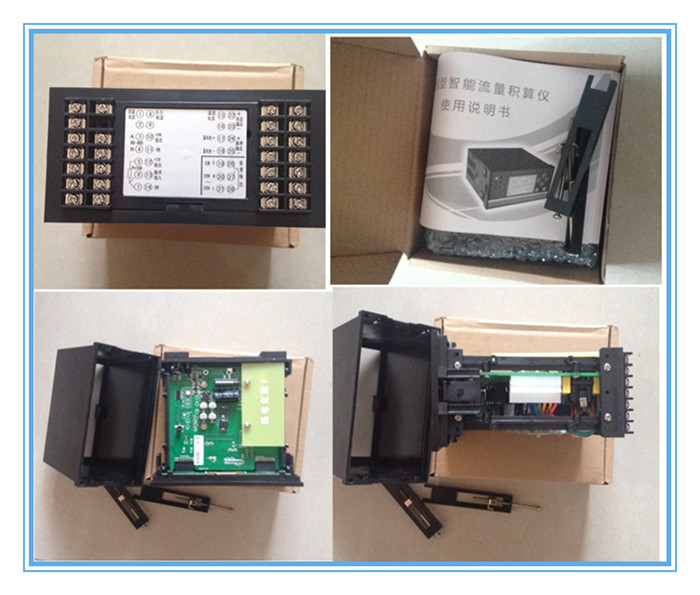

智能流量积算仪样品实拍:

智能流量积算仪正面展示

智能流量积算仪样品展示










售后与质保



多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
