插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。

 特点：

   ★ 压力损失小、量程范围大、精度高；在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

       ★ 无可动机械零件，因此可靠性高,维护量小。

   ★仪表参数能长期稳定。

   ★插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。

   ★有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

 优 点：

  局限性：

   ★ 插入式涡街流量计一种速度式流量计，漩涡分离的稳定性受流速分布影响，故它对直管段有一定的要求，一般是前"10D，后5D";测量液体时，上限流速受压损和"气蚀"现象限制，一般是10m/s。

   ★测量气体时，上限流速受介质可压缩性变化的限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体的流速范围10-70m/s。

   ★测量蒸汽时，流速范围为8-50m/s。

   ★对振动较大敏感，在振动较大的管道安装时，管道要有一定的减震措施。

   ★采用压电晶体作为检测传感器，其受温度的限制，一般长期工作温度为-40℃～+350℃和-10℃～+250℃。

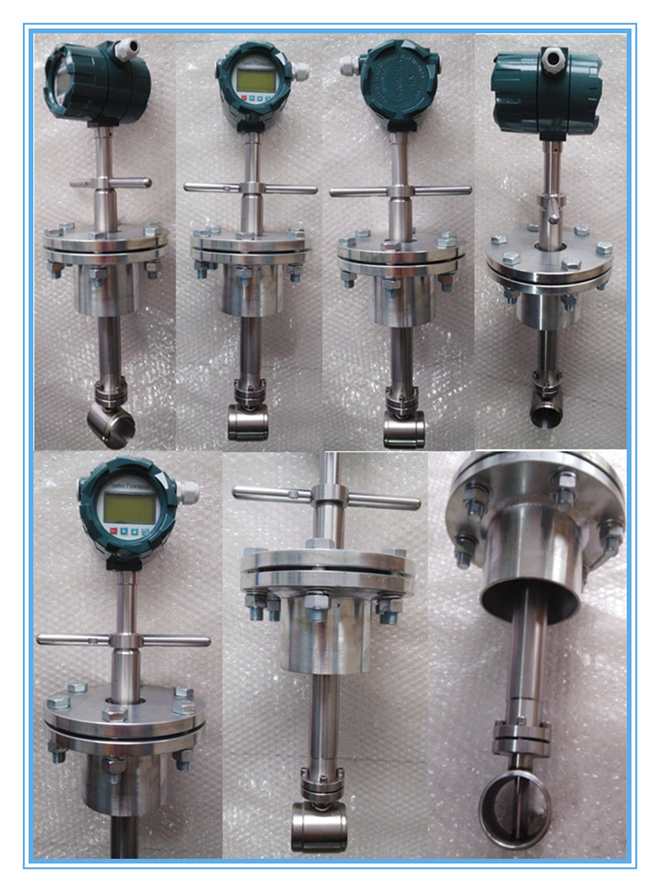

 样品展示：

流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价.

使用常见故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/

                       选型样本下载 ： http://www.duoqinyibiao.com/xiazai/detail/62

                    使用说明书下载：http://www.duoqinyibiao.com/xiazai/detail/119

技术参数：

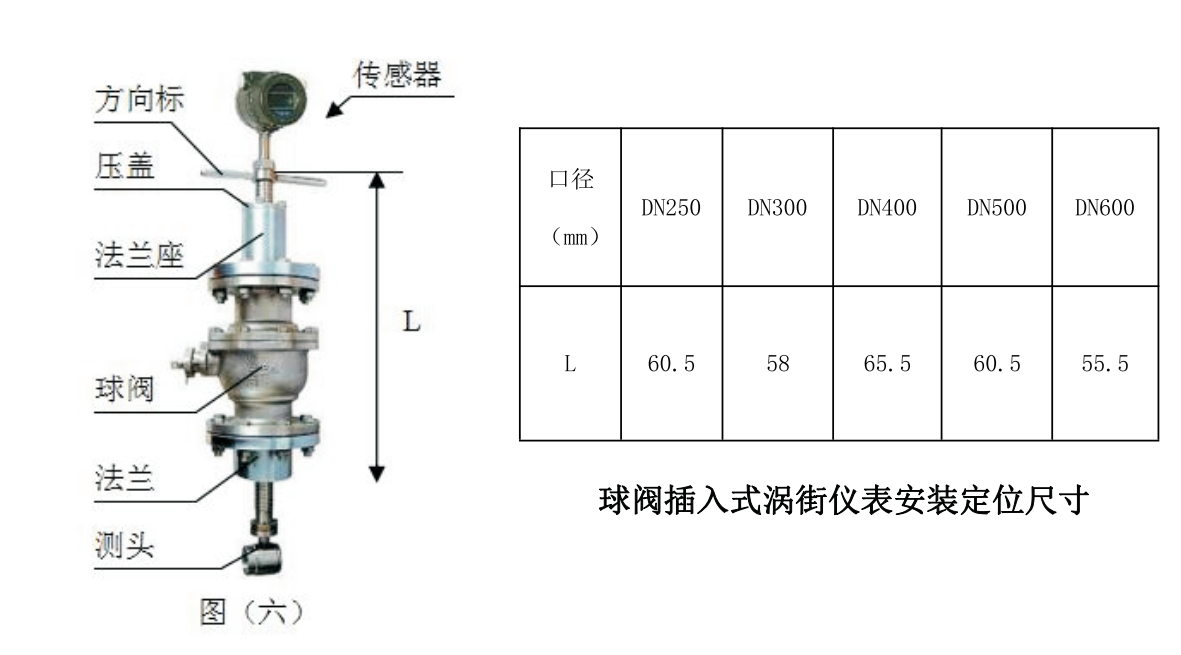

 尺寸以及安装：

安装步骤：

1． 在管道上用气焊开一个略小于φ100mm的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利

2． 在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。

3． 将球阀及传感器安装在焊接好的发兰上。

4． 调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致。

5． 均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)

6． 检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤5、6。

选型参考流量范围表：

涡街流量计同系列产品实拍：

                                                                   （智能型）

                                                                            （法兰型）

                                                                                （卫生型）

                                                                                        （螺纹连接）

                                                                                 （高温型）

                                                                       （在线稳压补偿型）

                                                                                  （不同口径）

                                                                                  （防腐型）

                                                                                （分体式  稳压补偿）

售后与质保

多钦仪表（上海）有限公司供应的所有产品：

所有产品质保2年；

免费提供电话咨询、指导安装调试等服务；

协商上门指导安装、调试等事宜，只收取合理的差旅费用；

量大可以免费上门指导安装、调试。
服务宗旨：不管产品使用多长时间，只要您找到我们，我们都会为您解决所有问题，直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
