★ 测量气体时，需要温度压力同时补偿；气体一般都以标准状况体积流量结算。因为气体的体积流量温度或压力变化时，流量都会改变。
★ 测量过热蒸汽时，需要温度压力同时补偿；蒸汽一般都以质量流量结算。因为温度或压力有任何一个发生变化，蒸汽密度会发生改变，质量流量也随之改变。
★ 测量饱和蒸汽时，需要单温度补偿或单压力补偿。饱和蒸汽的密度与温度或压力有一个固定的对应关系（饱和蒸汽密度表），知道其中的任何一个，都可以确定饱和蒸汽的密度。
★ 测量液体时，一般不需要压力补偿，在5MPa以下，一般只考虑温度影响，为准确测量需要温度补偿。一般测量时，可以不使用任何补偿；测量一些碳氢化合物（如原油），一般需要温度压力同时补偿。

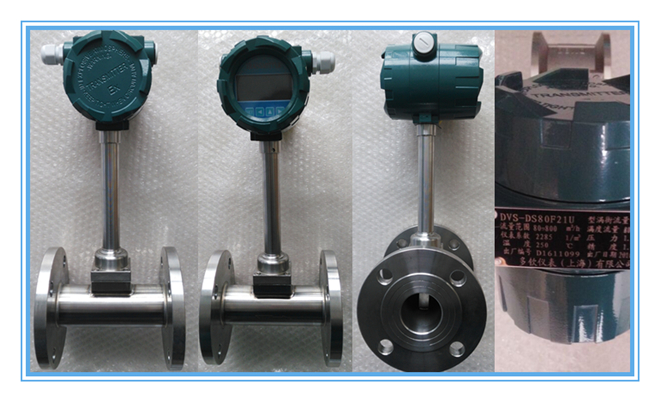

 ★ 常用型号： DVS-DS80F21W
型号注解：涡街流量计，介质为过热蒸汽，DN80，在线稳压补偿型，表体材质为304不锈钢，介质温度：温度低于250°C，额定压力1.6MPa；现场显示瞬时流量和累计流量，4-20mA输出，24V供电，配套碳钢安装法兰、螺栓螺母等紧固件。

流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价.

 ★ 过热蒸汽涡街流量计口径确定：

已知蒸汽压力和温度及工况流量时

测量介质为过热蒸汽，蒸汽温度为320℃，压力为1.5MPa（绝压）,流量范围为3t/h～25t/h, 试 确定流量计口径。

步骤一：计算蒸汽的等效空气参比条件下的体积流量范围，经查附表(二),该状态下蒸汽的密度为:5.665Kg/m3,由公式(8) :

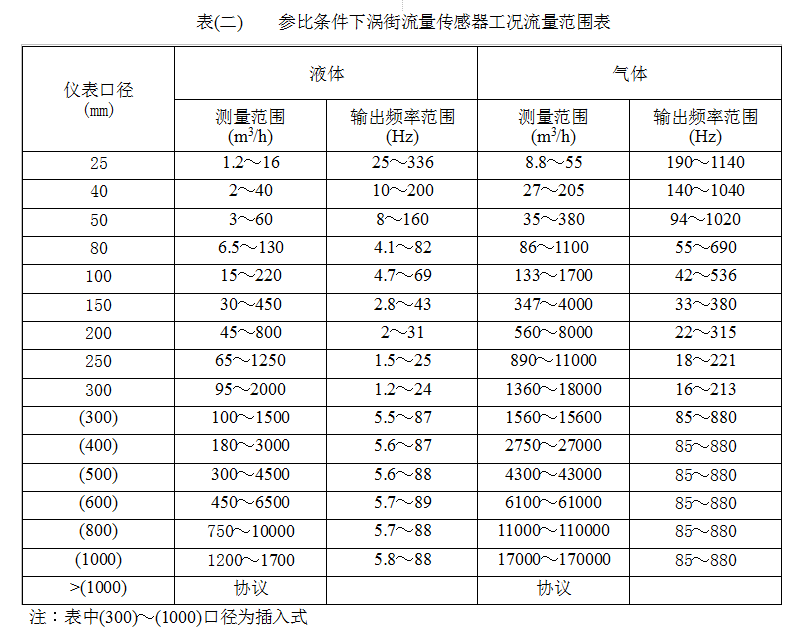

步骤二：根据等效参比流量范围765-6379m3/h，查表（二），比较适合该流量范围为DN200口径。

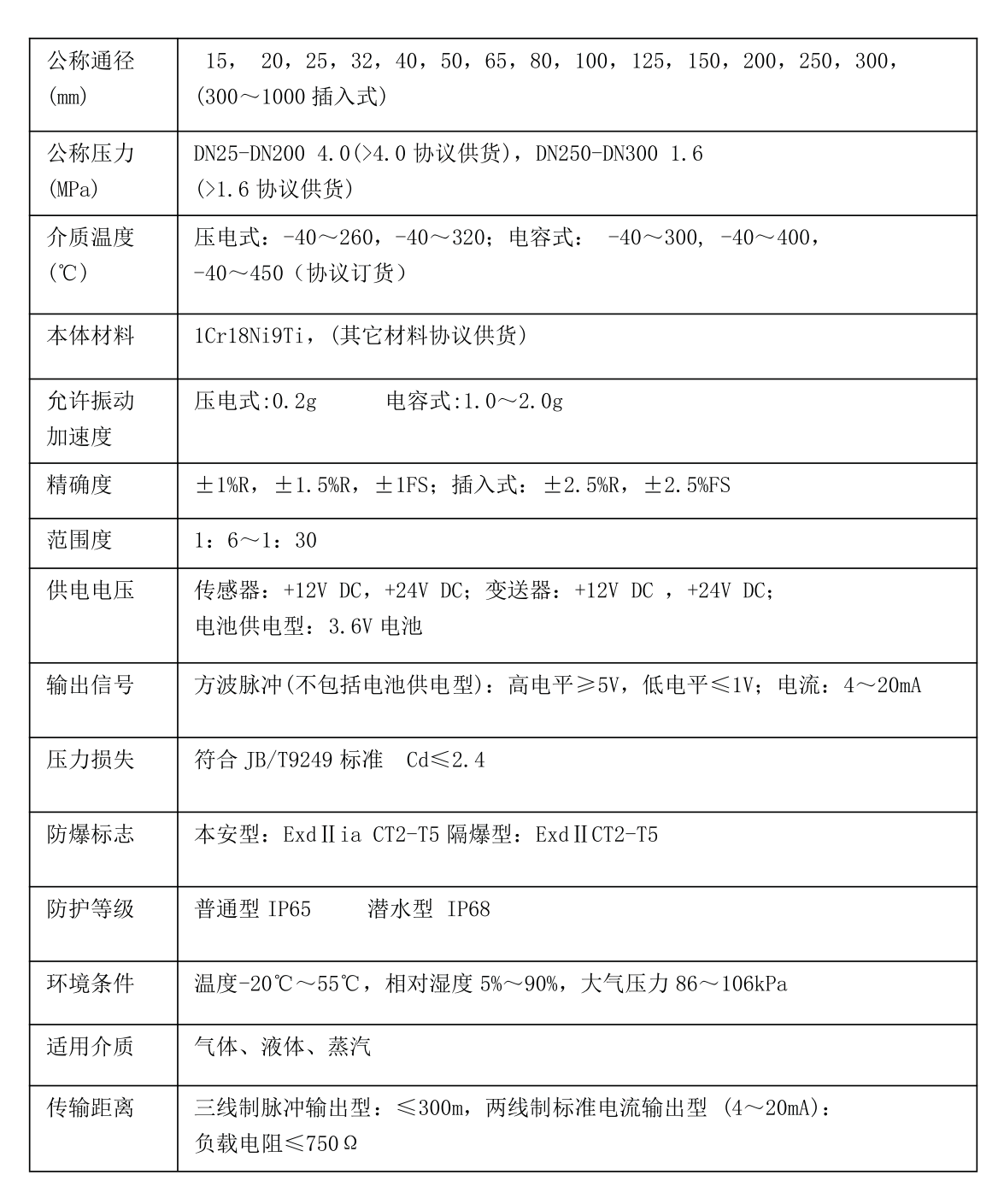

  ★ 主要技术指标

  ★ 安装设计

  仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

（一） 安装环境要求：

1． 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2． 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

3． 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

4． 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

5． 仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

6． 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

（二） 仪表管道安装要求：

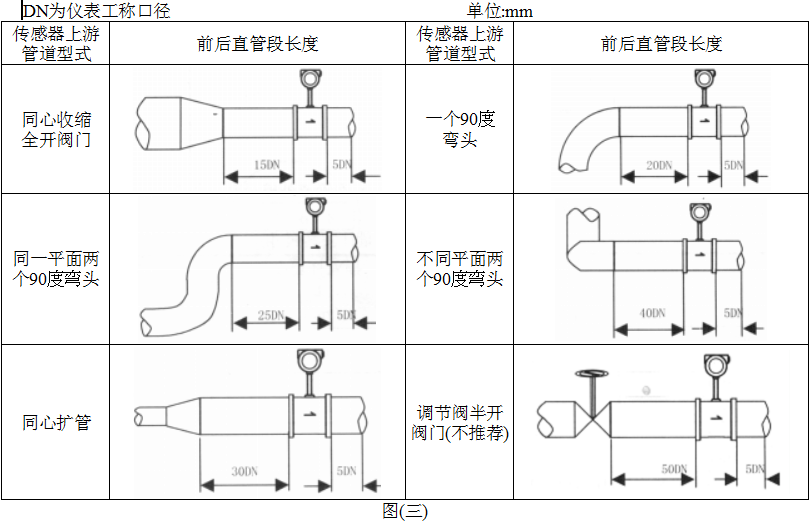

1． 涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

1. 上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系

0.98Db≤Dp≤1.05Db

  上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db

2. 仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm

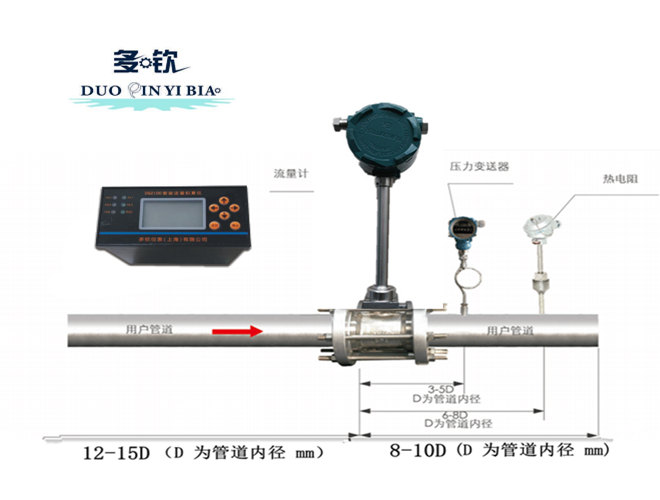

3. 测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，见图（七）。D为仪表工称口径，单位：mm

4. 仪表在在管道上可以水平、垂直或倾斜安装。

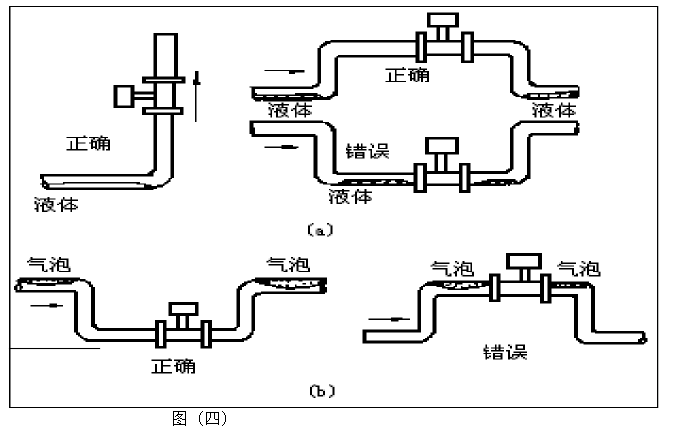

5. 测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四）a所示

6. 测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处。

如图（四）b所示

 8． 测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

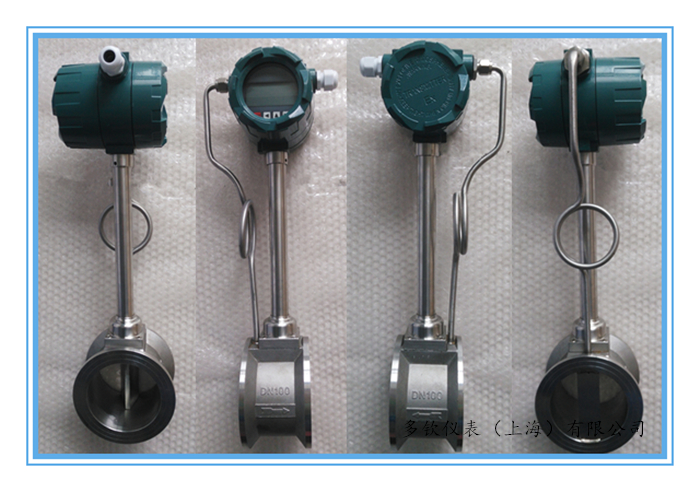

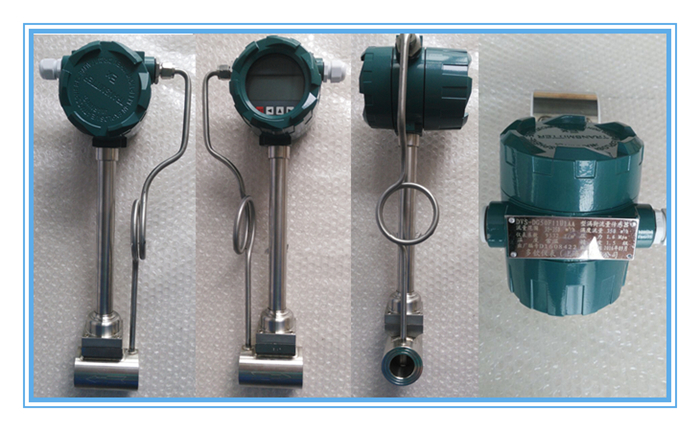

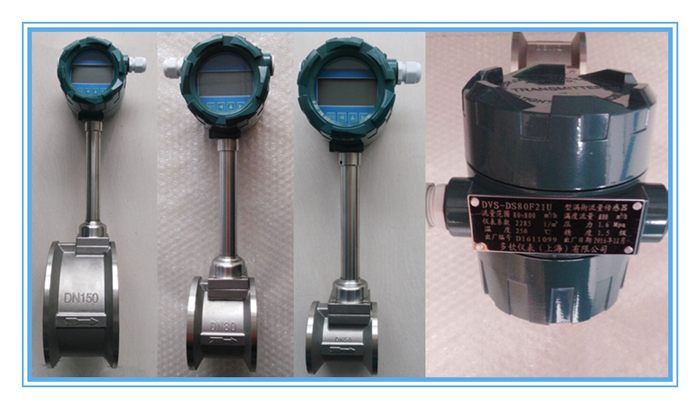

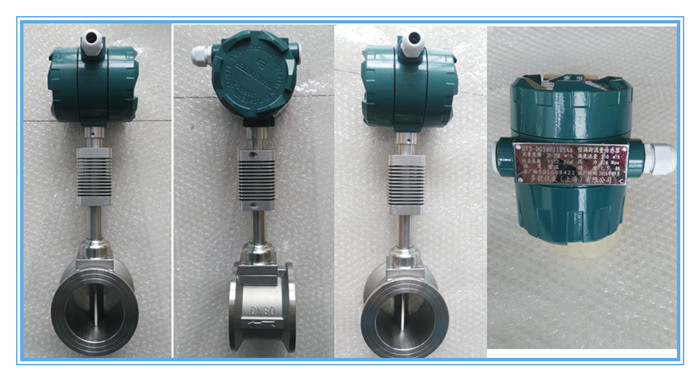

  ★ 涡街流量计分体式补偿、现场显示型等同系列样品展示：

                                                            （法兰型）

                                                                                 （高温型）

                                                                       （不同口径）

                                                                      （分体式  稳压补偿）

                                           （插入式涡街流量计）

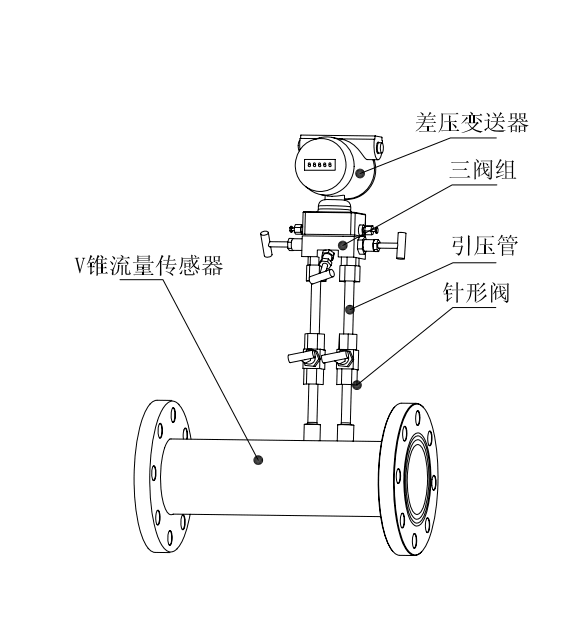

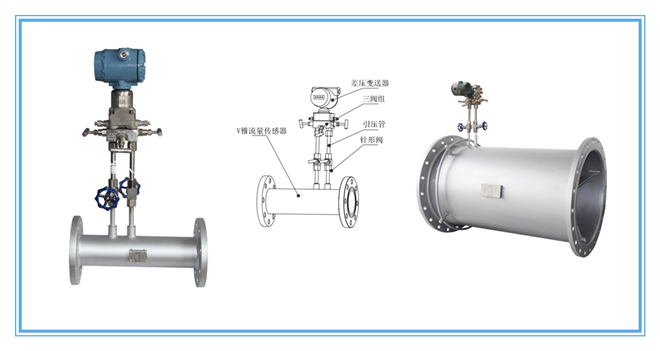

★ 过热蒸汽流量计~ V锥流量计 http://www.duoqinyibiao.com/chanpin/detail/130

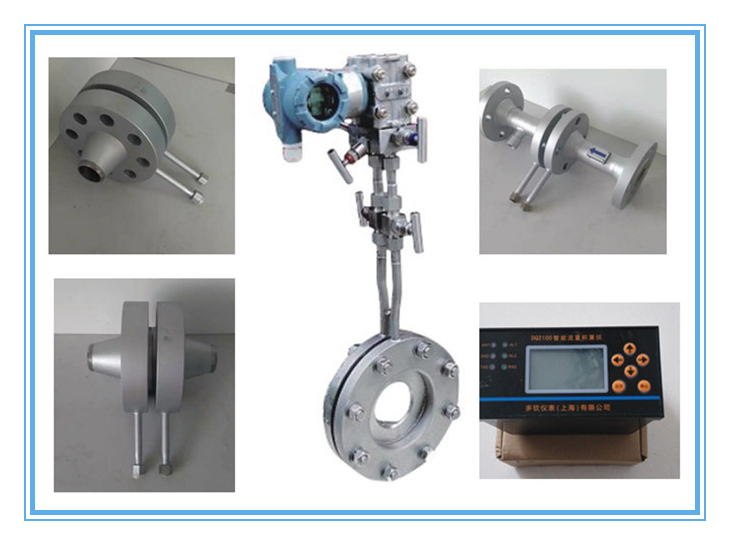

★ 过热蒸汽流量计~孔板流量计 http://www.duoqinyibiao.com/chanpin/detail/133

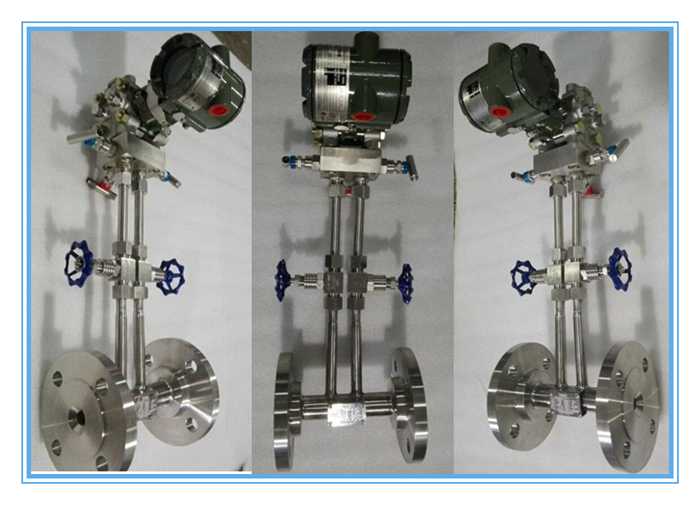

★ 过热蒸汽流量计~平衡流量计 http://www.duoqinyibiao.com/chanpin/detail/201

以上都为差压式流量计，需要配套：流量积算仪、差压变送器、PT100、压力变送器、高温型安装附件 等一整套配置来完成对高温高压蒸汽的测量。

 用户在进行差压式流量计的选型订货时，首先要给制造企业提供以下工艺参数：

注：上述参数是制造厂在生产之前进行详细计算的基础，没有这些参数，很难制作一台符合用户要求的差压式流量计。制造厂根据用户提供的上述参数，计算出流量传感器的β值和差压值（差压变送器的量程范围）。这些工作是在制造厂由专业工程师进行计算完成。

更详细内容：差压式流量计 http://www.duoqinyibiao.com/chanpin/detail/143

售后与质保

多钦仪表（上海）有限公司供应的所有产品：

 ★ 所有产品质保2年；

 ★ 免费提供电话咨询、指导安装调试等服务；

 ★ 协商上门指导安装、调试等事宜，只收取合理的差旅费用；

 ★ 量大可以免费上门指导安装、调试；
服务宗旨：不管产品使用多长时间，只要您找到我们，我们都会为您解决所有问题，直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
