自来水用流量计

自来水用流量计
型    号:DQM/DVS/TDS/LWGY 等
品    牌:多钦仪表
所属分类:自来水用流量计
所 在 地:上海
更新日期:2017.04.26 12:16:55
分享到: 4

可以用来测量水的流量计有电磁流量计、涡轮流量计、涡街流量计、金属浮子流量计、超声波流量计等,根据需要选择合适的流量计。





自来水用流量计简单说明:

首先要知道适合测量自来水的流量计有电磁流量计、超声波流量计、涡街流量计、孔板流量计、V锥流量计、机械式金属浮子流量计等;

其次,我们要分析需要确定测量自来水的管道材质和连接方式,如果是选用电磁流量计,要考虑连接方式为法兰,那么被测管道需要断开,并焊接法兰,塑料(PVC)管道或者水泥管道等无法焊接法兰的材质则最好不要选用电磁流量计。涡街流量计、涡轮流量计、管道式超声波流量计和孔板流量计也是如此。如果被测点的管道无法断开,特别是主要供水线路,而管道是塑料或者碳钢和不锈钢,可以选择外夹式超声波流量计,只要将传感器绑在管道外侧即可实现流量测量。

第三,对测量精度的要求,一般来水,小口径电磁流量计的精度可以达到0.5级,即误差为测量结果的0.5%,外夹式超声波流量计的精度可以达到1.0级,0.5级产品价格较高。

第四,根据现场电源选用合适的流量计。外夹式超声波流量计使用AC220V即可,如果是野外测量,可以使用蓄电池供电,选用电池供电型流量计。

总之,如果是新管道已经预留法兰位置,或者是旧管道本来有管道式流量计现在更换新产品,可以用电磁流量计,反之,如果管道上没有法兰也不方便断管,而且想要更经济划算,建议使用外夹式超声波流量计。





 自来水用流量计--电磁流量计

优势:

★ 适合管径DN10-3000,通常测量水的时候优先选择,精度0.5,特别是口径大于DN200的管道,最优先推荐;

★ 精度高,0.5级;允许介质中有杂质;安装方式有法兰型、插入式或卡箍型;

★ 流量计壳体材质多为碳钢(也可以定做304不锈钢),AC220V 或DC24V供电,输出4-20mA电流、RS485通讯;

★ 测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响;

★ 高清晰度LCD背光显示,一体式或分体式;

★ 可以做成潜水型。

流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.

 选型所需参数:管径、介质、温度、压力、流量范围、现场供电以及信号输出要求等。

电磁流量计 常用型号

DMF-50-105-4.0E001-000A0H

型号备注:DN50,测量介质为水,标准式不锈钢电极,聚四氟乙烯内衬,额定压力4.0MPa,表体和法兰材质为碳钢,介质温度低于60度,分体显示瞬时流量和累计流量,DC24V供电,4-20mA输出,精度0.5,法兰连接。保证精度测量流量范围:1.19-179  m3/h

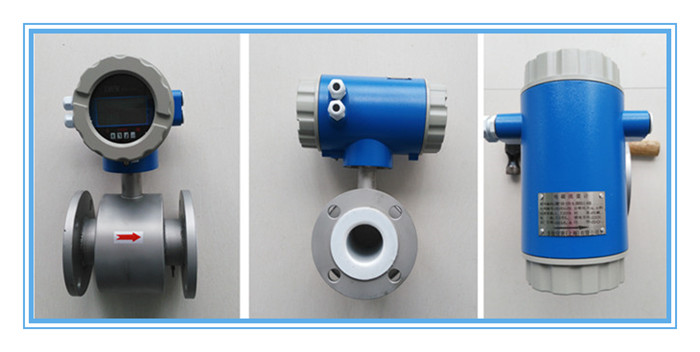

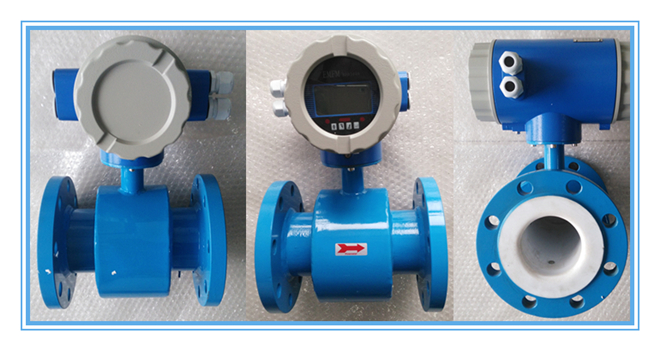

DN50电磁流量计样品

技术参数:
 仪表精度:管道式0.5级、1.0级;插入式2.5级
 测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
★  流速范围:0.2~10m/s
 环境温度:-40℃~+60℃
★  介质温度:聚四氟乙烯衬里≤180℃   橡胶材质衬里: ≤65℃
 防爆标志:ExmibdⅡBT4
 外磁干扰:≤400A/m
 外壳防护: IP65,IP67,IP68
 输出信号:4~20mA.DC,负载电阻0~750Ω
 通讯输出:RS485或CAN总线
 电源电压:90~220V.AC、24±10%V.DC
 最大功耗:≤10VA

常用样品展示:

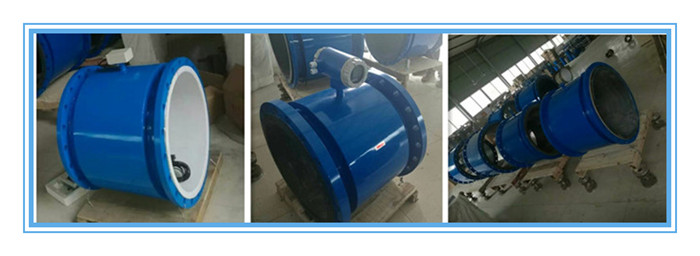

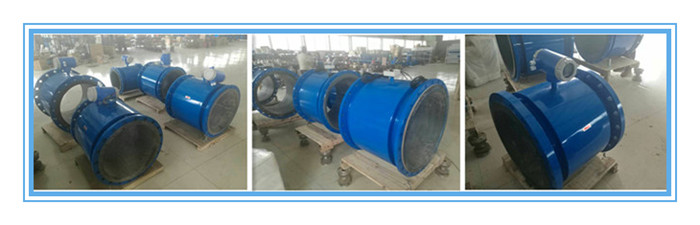

大口径自来水用电磁流量计

                                                                    (大口径电磁流量计)

大口径橡胶内衬电磁流量计

                                                                              (大口径电磁流量计)

不锈钢壳体自来水流量计

                                                                                (不锈钢壳体电磁流量计)

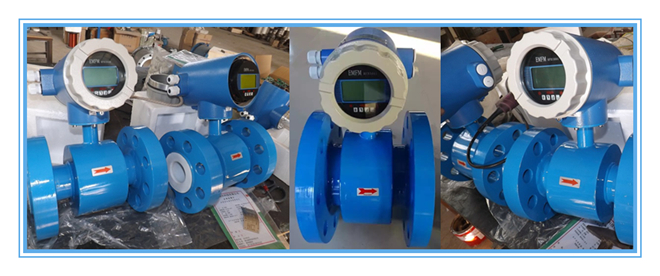

高压型电磁流量计

                                                                                (高压型电磁流量计)

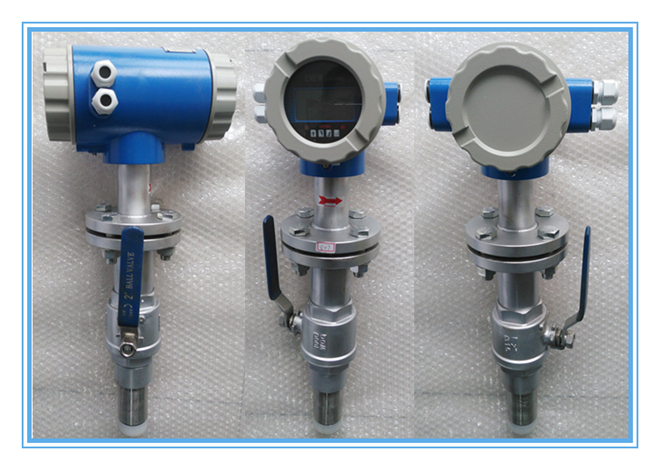

插入式自来水流量计

                                                         (插入式电磁流量计)



选择正确的安装地点和采用正确的安装方法是使用好电磁流量计的关键,若安装失误,不但会影响测量效果,还会影响测量精度,更会影响流量计的使用寿命,甚至会损坏流量计。

安装地点选择

为了使传感器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:

★ 尽量避开铁磁性物体及具有强电磁场的设备(如大电机.大变压器等),以免磁场影响传感器的工作磁场和流量信号。

★ 应尽董安装在干燥通风之处,不宜在潮湿.易积水的地方安装。

★ 应尽量避免日晒雨淋,避免环境温度高于60°C及相对湿度大于95%。

★ 选择便于维修,活动方便的地方。



★ 流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。



 安装要求

为了您正确的测量,在选择管道上位置时应注意以下几点要求:

★ 传感器既可在直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

★ 介质在安装位置应该满管流动,避免不满管及气体附着在电极上。

★ 对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。

★ 流量计安装位置介质不满时,可采取抬高流置计后端管路的方法,使其满 管,严禁在管道最高点和出水口安装流量计。

★ 修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足前直管段≥10DN、后直管道≥5DN(DN为管径)。

★ 前后直管段为流量计前≥10DN,后端≥5DN。

仪表接线

★ 若采用分体安装连接的信号电缆采用定制的专用电缆线,电缆线越短越好。

★ 励磁电缆可选用Yz中型橡套电缆,其长度和信号电缆一样。

★ 信号电缆必须与其它的电源严格分开,不能敷设在同一根管子内。

★ 信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余的电缆剪 掉,并重新焊好接头。

★ 电缆斡旋传感器电器接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。



电磁流量计详细网页说明:http://www.duoqinyibiao.com/chanpin/detail/66

电磁流量计使用说明书下载:http://www.duoqinyibiao.com/xiazai/detail/136




 自来水用流量计--涡轮流量计

 优点:

★ 适合口径DN0.5-300,最小口径可以做到DN0.5mm;多使用于精确计量,精度最高0.2;

★ 体积小巧、轻便,多使用于实验室;

★ 三线制脉冲信号、二线制4-20m电流信号多使用于定量控制、PLC 系统中;

★ 连接方式螺纹、法兰或者卡装;材质可以定制316L、304等,多使用于食品医药行业;

★ 最远传输距离:1000m

 常用型号:LWGY-25ABKS3/NE

型号注解: 涡轮流量计壳材质为304不锈钢,DN25,额定压力4.0MPa,常温,脉冲信号输出,螺纹连接,精度0.5,无显示,24V供电。

水用涡轮流量计



流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.

定货时应明确  :

流量计的型号,并确认该型号所表示的涵义与您所要求的公称通径、结构形式、 公称压力、流量范围、精度等级、温度范围、防爆要求、防腐性能等相符。    需我公司配置的附件,如电缆、管道法兰、螺栓等。

保证精度测量范围:



流量范围





技术参数:



     ★ 测量范围:0.01m3/h~1800m3/h

     ★ 口径: DN0.5 mm~300mm

     ★ 最高工作压力: 可达35MPa

     ★ 精度等级: 0.2  0.5  1.0级

     ★ 环境温度 -20℃~55℃;

     ★ 相对温度:5%~95%

     ★ 被测介质温度:-20℃~120℃, 最高可达160℃

     ★大气压力:86Kpa~106Kpa

     ★防爆等级:ibⅡBT4

     ★信号传输距离:传感器至显示器的距离可达1000m

样品展示:

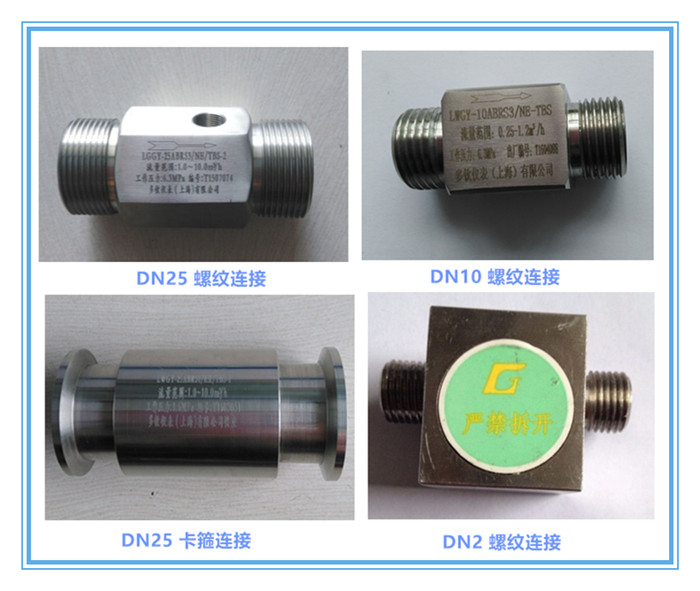

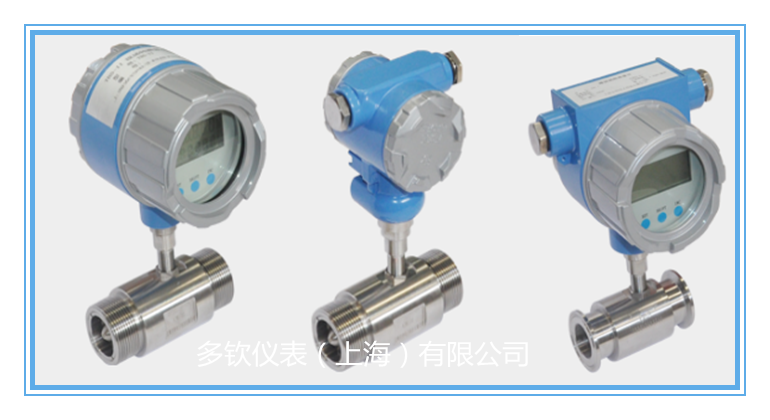

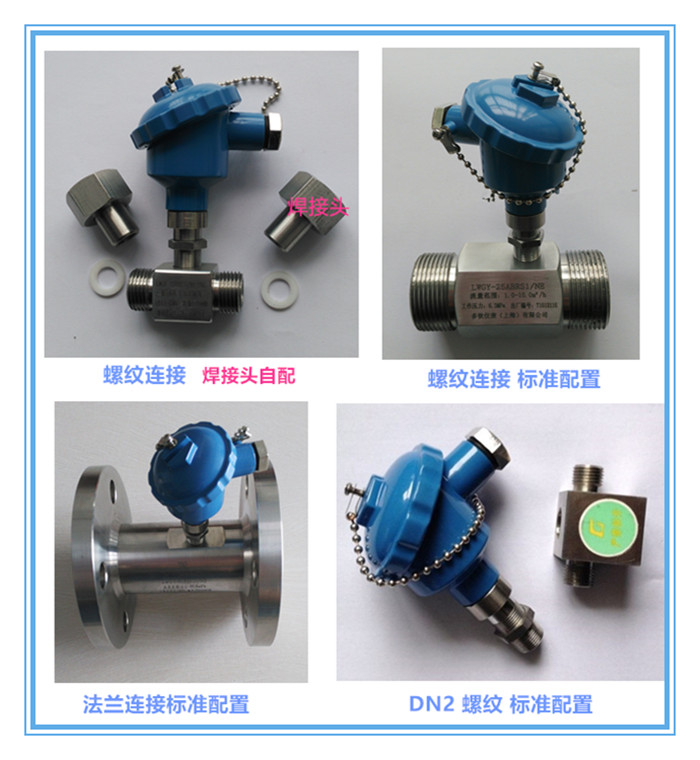

螺纹连接现场显示型

                                       (涡轮流量计现场显示型螺纹、卡箍连接)

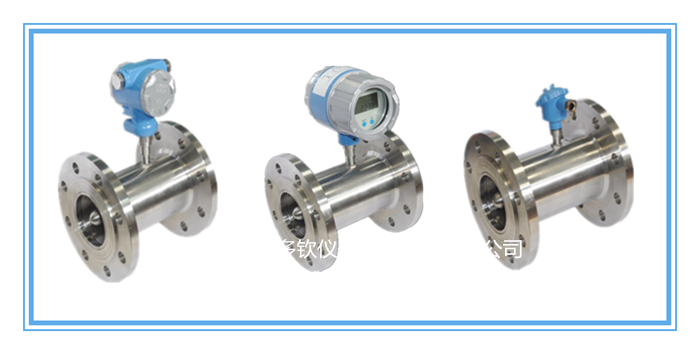

法兰连接型

                                                            (涡轮流量计法兰连接)



涡轮流量计网页详细介绍:http://www.duoqinyibiao.com/chanpin/index/35

使用说明书下载:http://www.duoqinyibiao.com/xiazai/detail/142






测自来水用流量计--涡街流量计

优势:现场显示,电池供电或DC24V供电。

对比说明:涡街流量计测量液体时,相对于电磁流量计(精度0.5)、涡轮流量计(精度1.0)来说,精度偏低为1.0;但是对于不方便供电(即需要电池供电)的场合,此精度能满足要求时可优先选择,性价比高,经济实惠。

选型所需参数:管径、介质、温度、压力、流量范围等。

常用型号: DVS-DL50F11I
型号注解:涡街流量计,介质为水,DN50,表体材质为304不锈钢,介质温度:常温,额定压力1.6MPa;现场显示瞬时流量和累计流量,电池供电,配套碳钢安装法兰、螺栓螺母等紧固件。

 涡街流量计产品实拍

 主要技术指标



使用说明书下载:http://www.duoqinyibiao.com/xiazai/detail/119

 产品详细网页介绍:http://www.duoqinyibiao.com/chanpin/detail/34








 测自来水用流量计--金属浮子流量计



优势:

★ 纯机械式,垂直安装下进上出,无需供电;(也可水平安装)

★ 指针式,显示瞬时流量;

★ 可以回零,可带上限或下限报警或同时报警;

★ 对于低流量、低压力测量优势比较明显。

 选型所需参数:管径、介质名称、温度、流量范围、安装方式、工作压力以及介质密度等。

常用型号:DQH-40FA-R40-1.6E-M1

型号注解:纯机械式流量计,测量介质为水,DN50,表体材质为304不锈钢,垂直安装下进上出型,温度低于100度,额定压力1.6mpA,显示瞬时流量,无累计无输出,法兰型,自配安装法兰等紧固件。

流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.

样品展示

样品展示:

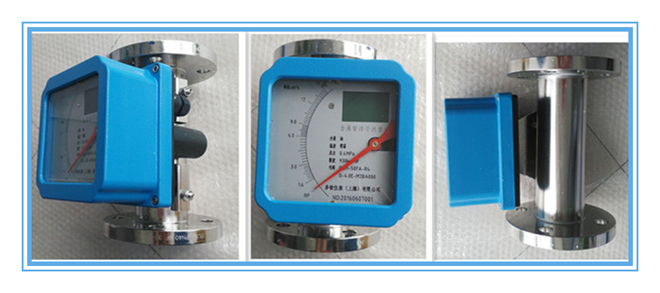

智能型

                                 (智能型金属浮子 显示瞬时流量和累计流量)

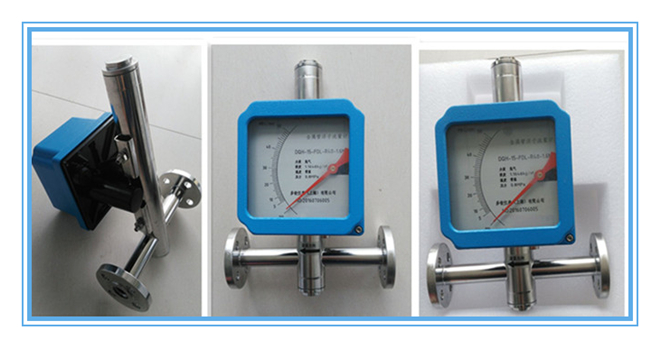

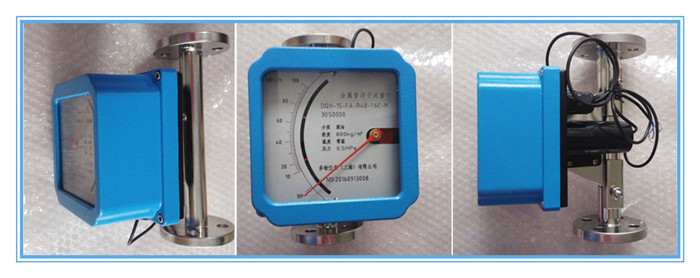

水平安装型

                                 (水平安装 纯机械式 显示瞬时流量)

                                                (带一路报警 下限报警)

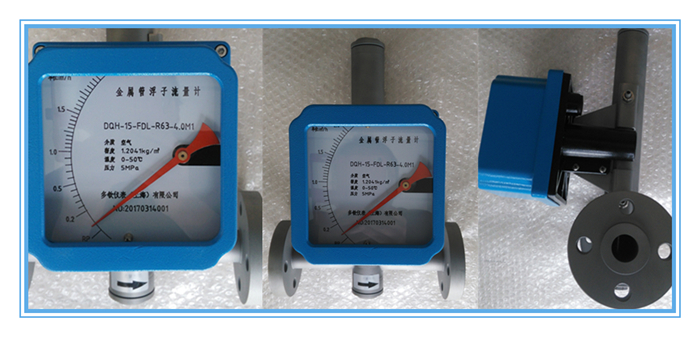

高压型

                                    (高压型 纯机械式 6.3MPa)

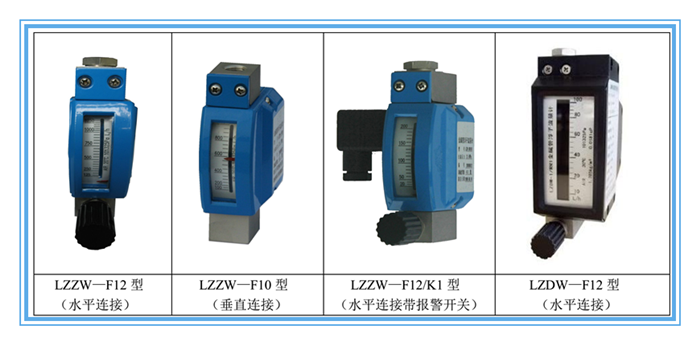

微型

                                  (微型金属浮子流量计 迷你型)

技术要求

     测量范围:水(2.5~60000)L/h

           空气(0.07~2000)m3/h (在0.101025 MPa、20℃)。

      准确度等级: 1.5、2.5级。

     量程比: 10:1。

      工作压力: DN15~50,4 MPa; DN80~100,1.6MPa。

     介质温度: -80℃~200℃(内衬F46流量计0℃~80℃)。

     液体介质粘度:DN15<5mPa·s;DN25~100<5mPa·s。

      连接方式:法兰连接、螺纹连接等;

     ★  法兰采用GB/T9119.8~10标准。

     ★ 总长度: DN15~100 250mm。

       测量管材质:普通型1Cr18Ni9Ti,耐腐型Cr18Ni12Mo2Ti,316L、316衬F46等。

     如用户有特殊要求可特殊订货。



选型样本下载:http://www.duoqinyibiao.com/xiazai/detail/65

说明书下载:http://www.duoqinyibiao.com/xiazai/detail/120








 测自来水用流量计--外夹式超声波流量计



 使用要求:自来水流充满管道、均匀的流过,无杂质,DN25-3000

 优势:外夹式(外敷式)安装,不用破坏管道,保证管道的完整性,精度1.0,显示瞬时流量和累计流量,输出485、4-20mA 信号,PVC管、钢管允许有衬里等都可满足测量需要,特别适合高压管道。

常用型号:TDS-100FM1
 型号注解:外夹式超声波流量计,测量介质:自来水,适合所有压力特别是高压管道管径DN50-800,测量瞬时流量和累计流量,4-20mA输出和485通讯接口,配套中号探头,220V供电,外夹式安装。



技术参数:

★管道口径:DN20-DN6000mm

★精度:1.0%,重复性:0.2%

电流信号:4~20mA或0~20 mA,

频率信号:1~9999Hz之间任选(OCT输出)

脉冲信号:正、负、净流量及热量累计脉冲,继电器及OCT输出

报警信号:继电器及OCT输出,近20种源信号可选

数据接口:RS232C串行接口,可选配RS485或CAN总线

直管段长度:上游≥10D,下游≥5D,距泵出口处≥30D

★流体温度≤110℃

管道衬材:钢、不锈钢、铸铁、硬质塑料、水泥管等一切质地密致管道,允许有衬里



更多详细内容参考:

外夹式超声波流量计网页介绍: http://www.duoqinyibiao.com/chanpin/detail/147

外夹式超声波流量计说明书下载:http://www.duoqinyibiao.com/xiazai/detail/175






校验自来水流量计  ---  手持式超声波流量计

  用途:校验管道内自来水的瞬时流量和累计流量、流速

 优势:流量计小巧、轻便;方便携带;外贴式安装;可以多次循环安装,精度1.0,不用破坏管道。





更多详细内容参考: 手持式超声波流量计 http://www.duoqinyibiao.com/chanpin/detail/131






更多测量自来水流量计欢迎来电来函咨询。

测量自来水流量计:V锥流量计  http://www.duoqinyibiao.com/chanpin/index/59

测量自来水流量计:孔板流量计 http://www.duoqinyibiao.com/chanpin/detail/133

测量自来水流量计需要选择哪种原理、类型配置,我们将专业为您提供流量计服务。






售后与质保

多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
