手持式超声波流量计

手持式超声波流量计
型    号:TDS
品    牌:多钦仪表
所属分类:手持式超声波流量计
所 在 地:上海
更新日期:2017.04.07 12:09:23
分享到: 4

主要用来测量均匀液体的瞬时流量和累计流量。优势是保护管道,外敷式安装。






手持式超声波流量计优势:

★ 适用于各种尺寸管道流量计量,流速测量范围为0.01~±32m/s,测量介质为水、海水、污水、酒精等单一稳定的液体,测量材质为钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道。

★ 测量精度:优于1%;

★ 重 复 性:优于0.2%;

★ 工作电源:内置镍氢充电电池可持续工作10小时以上;

★ 安装方式:外敷式安装;

★ 显    示:4行汉子同屏显示瞬时流量、流速、累积流量、信号状态等;

★ 信号输出:隔离RS232,可用于联网检测或导出记录数据;

★ 可选输出:OCT输出正、负、净累积脉冲信号和频率信号(1-9999HZ)可选;

★ 可选配的传感器:外夹式,可即插即拔式接口;





 手持式超声波流量计多用来校验管道内液体的瞬时流量和累计流量,外敷式安装,不破坏管道、安装简单、产品小巧美观、测量准确等优点。

特别注意:

★ 耐压等级: 不受管道内介质压力影响,适合所有工作压力下介质流量测量

★ 使用介质:所有高压管道内均匀、满管流过的液体

★ 用途:校验管道内液体的瞬时流量和累计流量、流速,手持式

★ 优势:流量计小巧、轻便;方便携带;外铁式安装;可以多次循环安装,精度1.0





使用说明书下载: http://www.duoqinyibiao.com/xiazai/detail/175








 手持式超声波流量计新一代产品增加了以下特点和功能:

★ 硬件模块化设计,生产及维修操作简易;

★ 内置4M字节数据记录器,可记录20万行定时输出或即时打印数据;

★ 电气隔离RS485接口,含MODBUS、M-BUS、FUJI等10多种通讯协议;

★ 电气隔离0-20mA或4-20mA电流环输出,可选环路供电方式(两线制);

★ 可选HART协议;

★ 符合CJ128国家热表标准的热量测量功能;

★ 8-36VDC,8-30VAC,220VAC供电方式可选;

★ 具有手动累积器及批量控制器等功能;

★ 年月日累积记录功能,可记录前512天(每天)、前128个月(每月)的累积流量及累积热量等数据;

★ 记录并查阅前32次上断电时间及其它数据;

★ 间隔可设定范围为1秒到24小时一次的自动数据记录或输出功能,有多大22项输出内容;

★ 三路精度为0.1%的模拟输入;

★ 使用前请先了解产品的工作电源和型号,防止误接造成不正常工作或损坏。

性能参数



项目

性能、参数

测量主机(一次表)

准确度

1.0%

重复性

0.2%

最大流速

64m/s

测量周期

200mS(每秒5次,每个周期采集128组数据)

测量原理

超声波时差原理,4字节IEEE754浮点运算

显示接口

可连接2×10背光型汉字或者2×20字符型液晶显示器

操作

外接16键轻触键盘以及PC计算机设参软件

输入

3路4~20mA输入可选,准确度0.1%,可输入压力、液位、温度等信号,也可以作为数字接口使用。

两路三线制PT100铂电阻输入回路,可实现热量计量功能(焓差法)

输出

电流信号(可选模块):4~20mA,阻抗600Ω浮空,准确度0.1%。

频率信号(可选模块):1~9999Hz之间任选,OCT输出。

脉冲信号:正、负、净流量及热量累计脉冲,双路OCT输出(其中1路脉冲宽度6~1000ms间可编程,默认200ms)。

报警信号:双路OCT输出,可选近20种源信号。

数据接口:隔离RS485串行接口。

通讯协议

MODBUS协议、MBUS协议、FUJI扩展协议(兼容汇中公司流量计及水表通讯协议),推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议

其它功能

自动记忆前64日、前32个月、前2年的累积流量和工作状态;自动记忆前16次上、断电时间和流量并可实现自动或手动补加;

可编程定量控制器(可使用外部输入信号或MODBUS指令启动);

1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备;

工作参数可固化到机内的FLASH存储器中,上电时自动调出;

用户能够通过E-mail传送来的代码文件实现软件升级

故障自诊断功能。

故障时间计时器。

工作电流

50mA(不连接键盘显示和蜂鸣器不响的条件下)

备用电流

使用CR2032,在24VDC断电条件下保持10万小时数据不丢失

环境温度

-10℃~70℃(大于此温度范围要求请与厂家联系)

工作时间

连续

版本号

WLV12

WLV13

WLV14

WLV15

电源

24VDC

8~30VDC

24VDC

85~264VAC/24VDC

尺寸(mm)

Φ84

116×62

936

1595

传感器

外缚式

标准S1型,适用管径DN15~100mm

标准M1型,适用管径DN50~700mm

标准L1型,适用管径DN300~6000mm

高温S1H型,适用管径DN15~100mm

高温M1H型,适用管径DN50~700mm

其它厂家的传感器

插入式

测量管道材质不限(不停产安装)适用于管径DN80以上。

管段式

π型管段式:适用于管径DN25~DN40,整机测量精度±0.5%

标准管段式:适用于管径DN50~DN1000,整机测量精度±0.5%

信号电缆

专用SEYV75-2屏蔽双绞线缆,出厂标配5米,特定场合单根可加长于500米(不推荐)。

防护等级

IP68(可浸水工作)

可测管道

管材

钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道,允许有衬里。

衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。

内径

15mm~6000mm(π型管段式内径可小至2毫米

直管段长度

上游≧10D,下游≧5D,距泵出口处≧30D。

可测管道

种类

水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。

浊度

≦20000ppm,污水测时效果好,绝大多数污水管道可稳定测量。

温度

-40℃~160℃

流向

可对正反向流量分别计量,并可计量净流量。

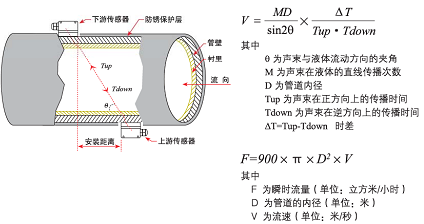

工作原理:

当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,零流量时,两个传感器发射和接收声波所需的时间完全相同(唯一可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。其关系符合下面表达式:

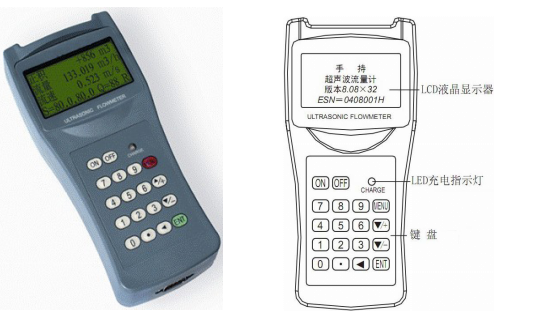

手持式超声波流量计外形及机构图

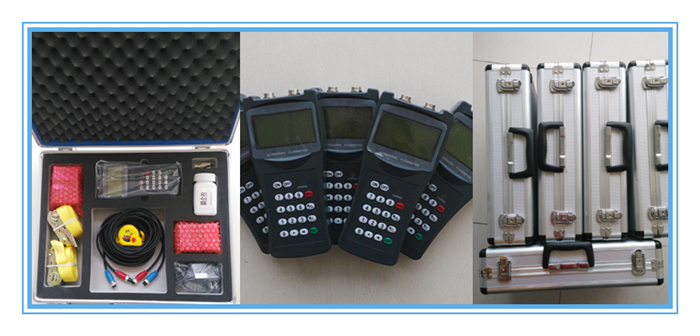

实物图:

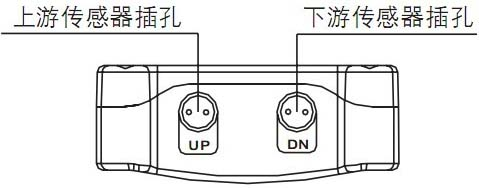

主机顶部图:

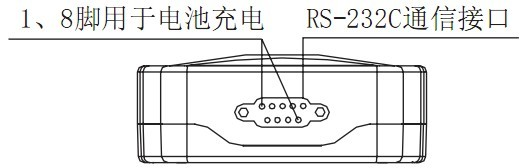

主机底部图:








传感器规格与使用:

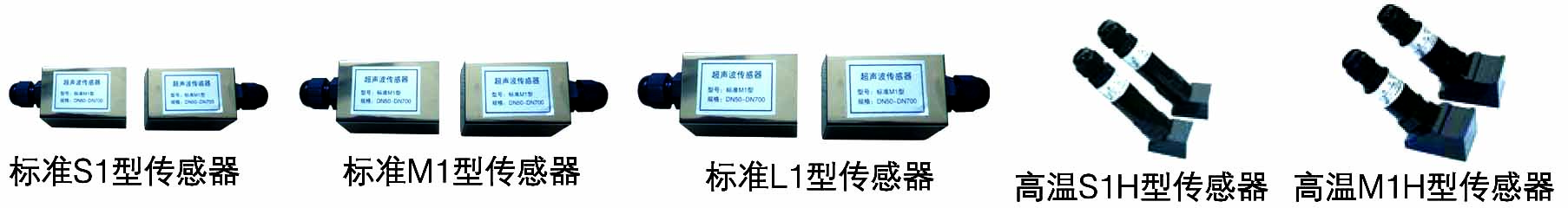

传感器规格





传感器

标准S1型

标准M1型

标准L1型

高温S1H型

高温M1H型

适用管径

DN15-DN100

DN50-DN700

DN300-DN6000

DN15-DN100

DN50-DN700

液体温度

0℃~70℃

0℃~160℃






安装距离:为保证测量精度和稳定性,传感器的安装点应选择在流场分布均匀的直管段部分(正常使用时管道中必须充满液体)。必须遵循以下原则:

★ 选择满管的位置,如直管段(流体向上流动) 或水平管段。
★ 安装点应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段,安装点应充分远离阀门、泵、高压电和变频器等干扰源。



★ 避免安装在管道系统的最高点或带有自由出口的竖直管道上(流体向下流动)


★ 对于开口或半满管的管道,流量计应安装在U型管段处。


★ 两个传感器必须安装在管道周面的水平方向上,并且在轴线水平位置±45°范围内安装,以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。如果受安装地点空间的限制而不能水平对称安装时,可在保证管内上部分无气泡的条件下,垂直或有倾角地安装传感器。
★ 传感器安装点选择尽量远离泵、阀门等设备,也尽可能远离大功率电台、强磁场干扰源等;
★ 传感器安装点表面应光滑、较新、圆度较好。如测量管外面有锈迹或油漆时,应用打磨机或钢锉将测量点表面打磨约3倍的探头面积,去掉锈迹油漆,使表面光滑平整,切忌将安装点打磨成平面,最后用酒精或汽油清洗干净。




安装距离

外敷式传感器安装间距以两传感器的最内边缘距离为准(参见安装示意图),间距的计算方法是首先在菜单中输入所需的参数以后,查看窗口M25所显示的数字,并按此数据安装传感器。






安装方式

外敷式传感器的安装方式共有四种。分别是V法、Z法、N法和W法。

DN200以下的管道可优先选用V法,无信号或信号质量差时刻选用Z法,DN200以上的管道或者铸铁管时应优先选用Z法,N法和W法是较少使用的方法,通常适合DN50mm以下的细管道安装。

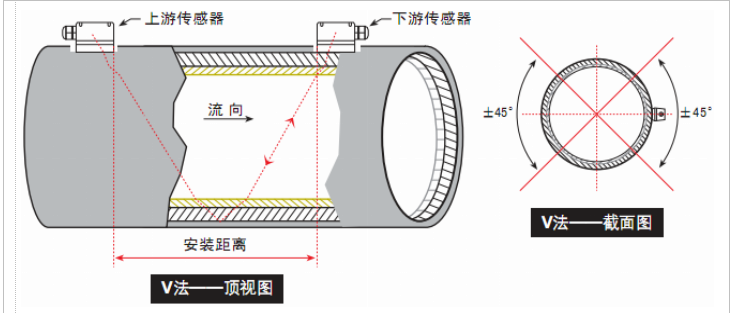

V 法

一般情况下,V法是比较标准的安装方法,使用方便、测量准确,安装时两传感器水平对齐,其中心线与管道轴线水平即可,可测管径范围约DN15mm-DN400mm。



Z 法

Z法是最常用的安装方法,特点是超声波在管道中直接传输,无反射(称为单声程),信号衰减损耗最小。

Z法可测管径范围为100mm-6000mm。现场实际安装时,简易200mm以上的管道都要选用Z法(这样测得信号最大)。








售后与质保



多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
