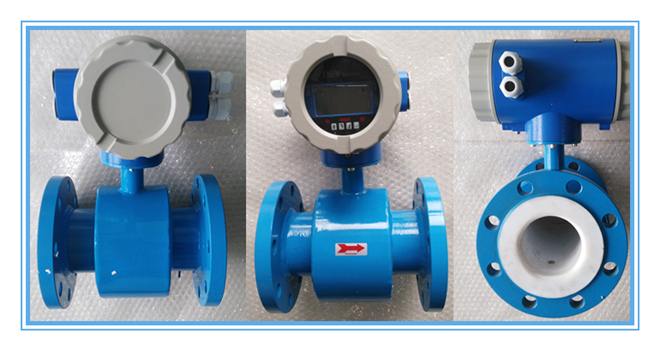

电磁流量计

电磁流量计
型    号:DMF
品    牌:多钦仪表
所属分类:智能型电磁流量计
所 在 地:上海
更新日期:2017.03.30 12:09:16
分享到: 4

智能型,DN6-3000;聚四氟乙烯内衬;316L(HC、钛、钽、铂金等)电极;一体式、分体型;法兰连接;220V、24V供电;4-20mA、485通讯输出。






DMF型电磁流量计可以用来测量电导率大于5us/cm  导电液体的体积流量:



1.  生活用水、工业用水、原水井水、城市污水、工业废水等;



2.  各种强酸、强碱等腐蚀性液体;





3.  泥浆、矿浆、纸浆等液固两相悬浮液体的流量。





磁感应强度为了获得满意的测量精度,必须满足以下条件:





1.  被测液体必须具有导电性;





2.  液体必须充满管道;





3.液体成分必须均匀;





4.如果液体导磁,流量计磁场将改变,必须对流量计进行修正。



选型时需要搜集流体有关参数:



流体名称、管道口径、最大和最小流量、最高压力、最高和最低介质温度、流体电导率、安装管道材质以及现场工况要求。










常用型号:DMF-100-105-1.6E01-0000



电磁流量计,DN100,标准式不锈钢电极聚四氟乙烯内衬法兰式安装,温度低于120度,兰申转换器,额定压力1.6MPA,可24V供电或220V供电可选,二线制4-20mA输出,现场显示瞬时流量和累计流量,流量计壳体和法兰材质均为碳钢,需要自配法兰、螺栓螺母等紧固件,不防爆。



流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.



选型样本下载

使用说明书下载










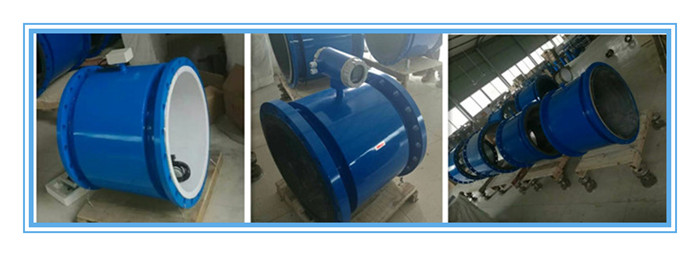

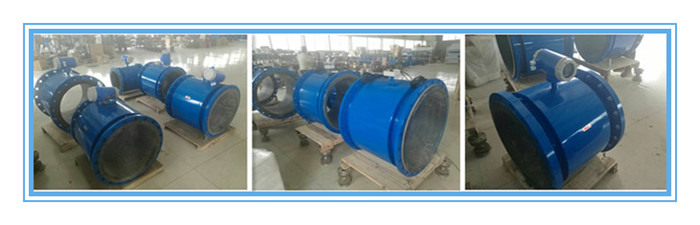

产品阐述

DMF型电磁流量计符合标准JB/T9248-1999《电磁流量计> ,是一种测量导电介质体 积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量,已取得 国家防爆电气产品质检中心颁发的防爆合格证,防爆标志为ExdllCTG,适用于各种爆炸性环墒的液体测量。仪表的安装形式有一体型和分体型。






工作原理

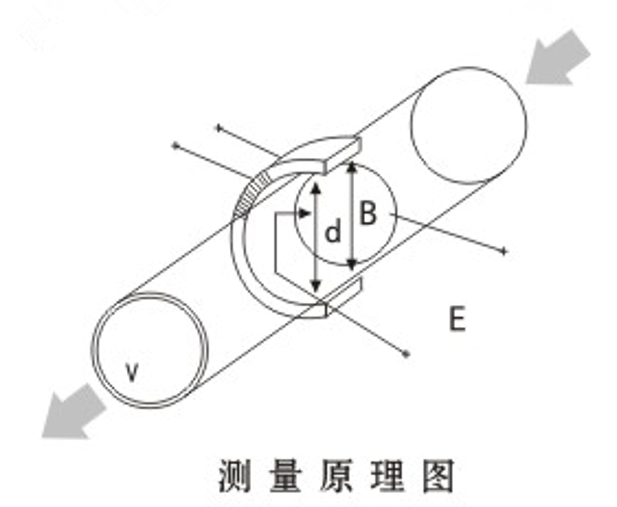

电磁流量计是运用法拉弟电磁感应定律原理,即导电物体在磁场中作切割磁电线运动时,导体中产生感应电动势其感应电动势E为:



 E=KBdV

           流量Q为:Q=3600*V*S

式中:

K一仪表系数

B—磁感应强度(T)
       d一电极间距(m)

       V —流体平均流速(m/s)

       S —导管内截面积(m2)



测量流量时,导电性液体以流速V流过垂直干流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S. B. d为常量,所以流量与感应电动势E(或流速V)的大小成正比。






  产品特点



★测量管内无可动部件,便于维护管理;无阻流部件,因此无压力损失。

★被测液体最低电导率大于5us/cm,配合各种衬里材料,可适用于测量各种酸.碱. 盐溶液及泥浆、矿浆.纸浆等介质的流量。

★流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应 电压信号与平均流速呈线性关系,测董精度高。

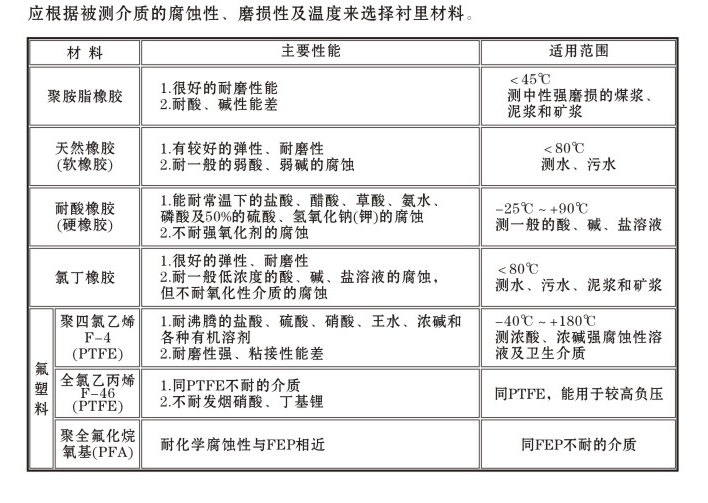

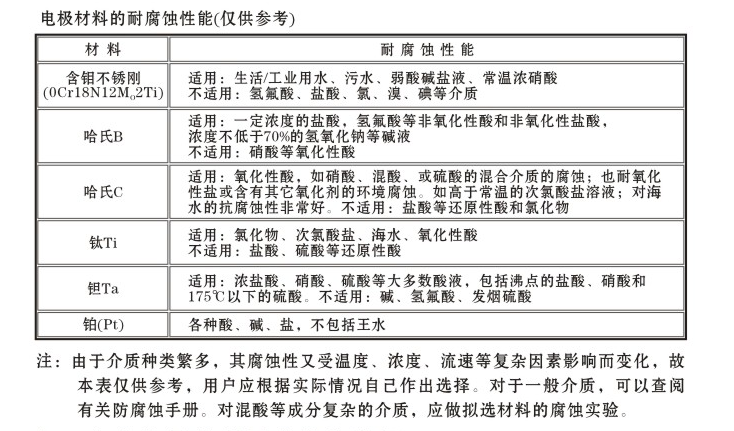

★合理选用衬里及电极材料,可实现良好的耐腐蚀性和耐磨性。

★低频矩形波激磁,不受工频及现场各种杂散千扰的影响,工作稳定可靠。

★不受流体方向影响,正反向均可准确计童。

★量程比1: 120(0.1m/s12m/s),满量程流速范围宽

★汉字液晶背光显示,可在线修改参数,操作简单方便。

★具有空管测量报警功能,并能适应不同的流体介质。

★掉电时间记录功能,自动记录仪表系统电源间断时间,补算漏计流量。

★小时总量记录功能,以小时为单位记录流董总量,适用于分时计量制。

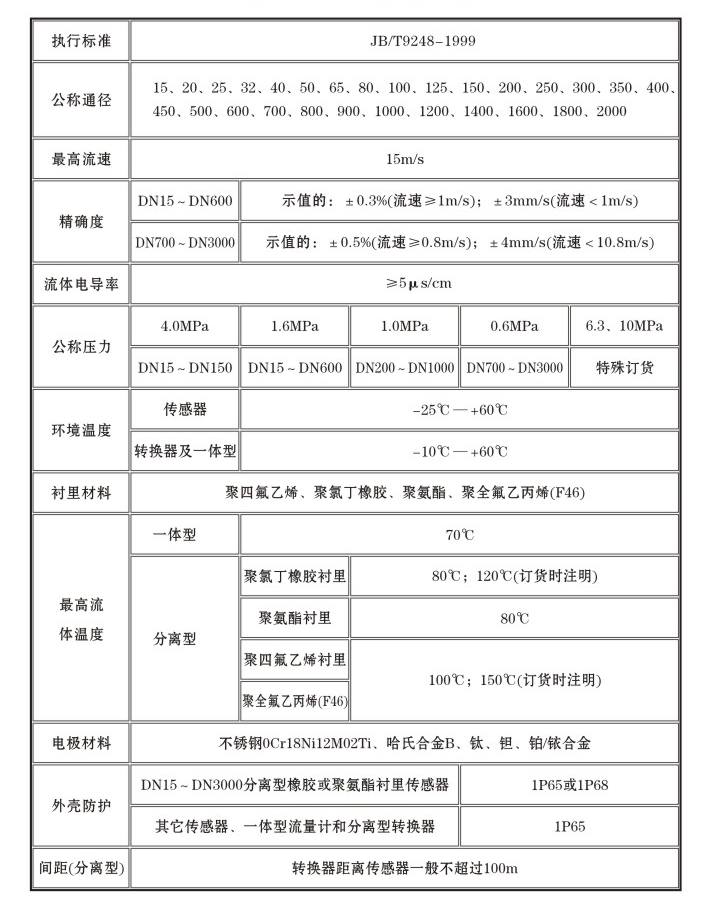

 整机和传感器技术数据:

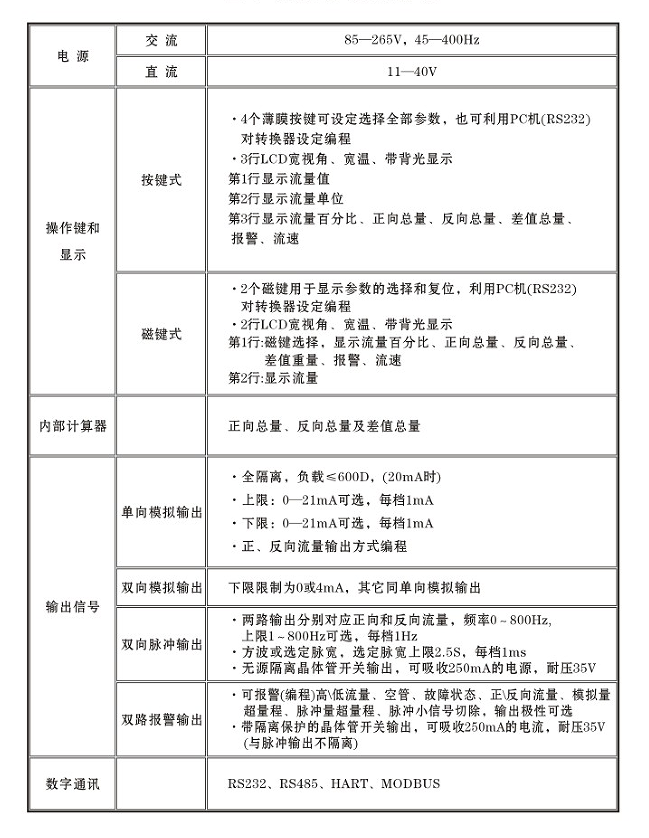

 转换器技术数据:

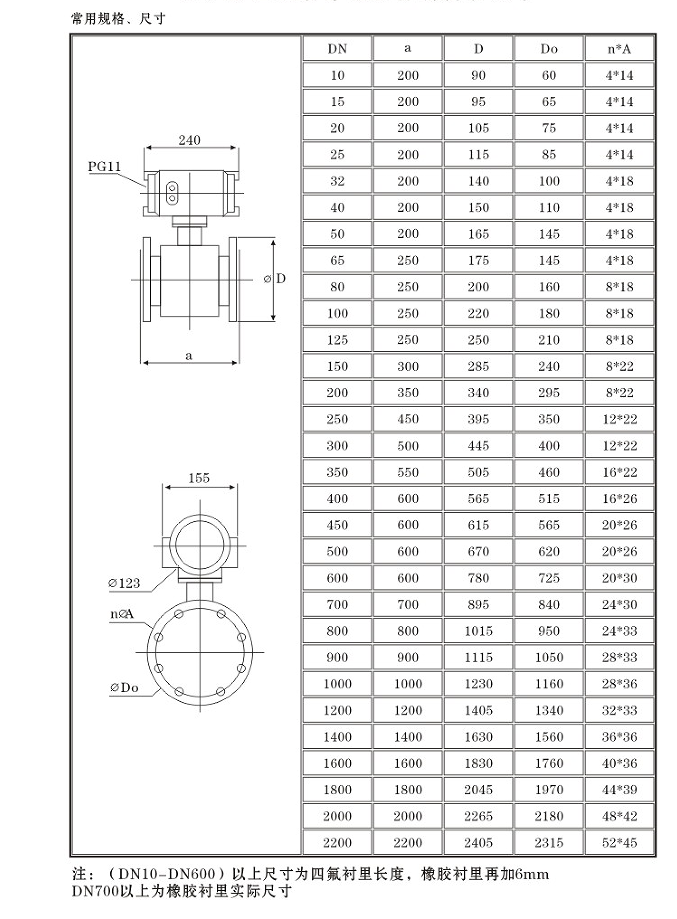

法兰连接外形及安装尺寸:

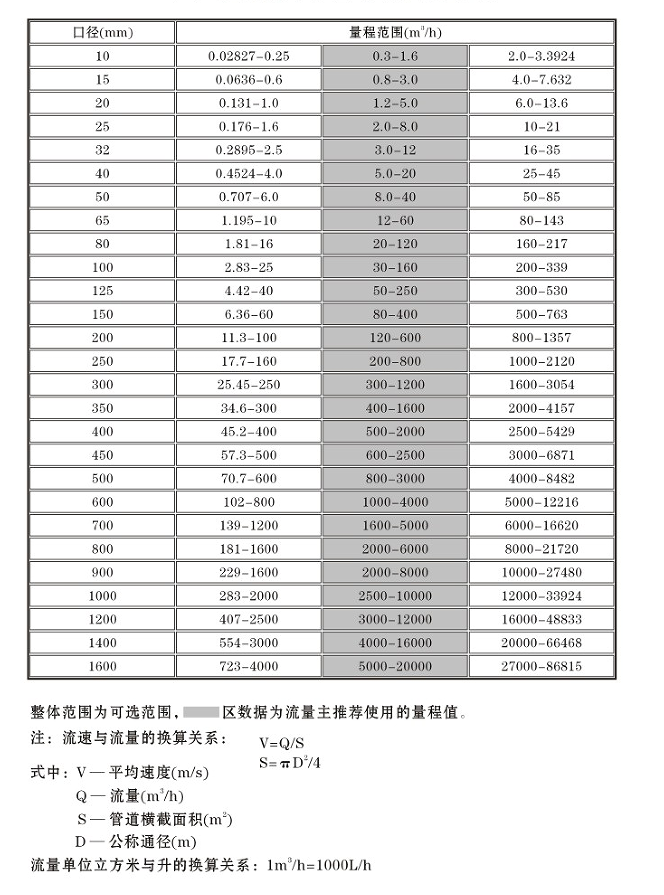

量程范围对照表:

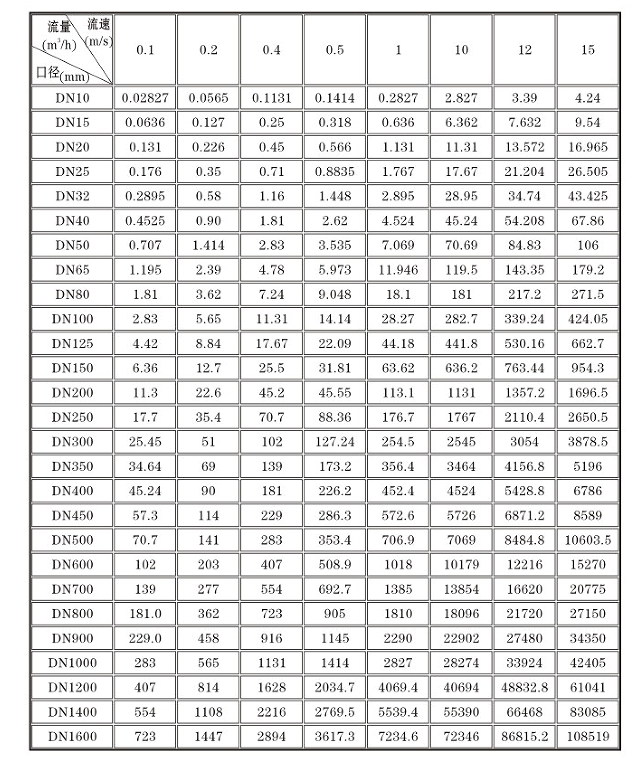

流量流速范围对照表:











仪表安装:



选择正确的安装地点和采用正确的安装方法是使用好电磁流量计的关键,若安装失误不但会影响测量效果,还会影响测量精度更会影响流量计的使用寿命,甚至会损坏流量计



安装地点选择

为了使传感器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:

尽量避开铁磁性物体及具有强电磁场的设备(如大电机.大变压器等),以免磁场影响传感器的工作磁场和流量信号。

应尽董安装在干燥通风之处,不宜在潮湿.易积水的地方安装

应尽量避免日晒雨淋,避免环境温度高于60°C及相对湿度大于95%。

选择便于维修,活动方便的地方。

计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧





安装要求

为了您正确的测量,在选择管道上位置时应注意以下几点要求:

传感器既可在直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态

介质在安装位置应该满管流动,避免不满管及气体附着在电极上。

对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。

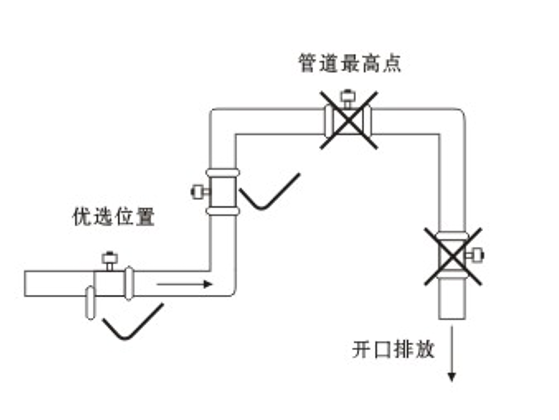

计安装位置介质不满时,可采取抬高流置计后端管路的方法,使其满 管,严禁在管道最高点和出水口安装流量计

修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道使其与传感器同口径但前后管段至少须满足前直管段10DN、后直管道5DN(DN为管径)。

前后直管段为流量计前10DN,后端5DN



仪表接线

★若采用分体安装连接的信号电缆采用定制的专用电缆线,电缆线越短越好。

★励磁电缆可选用Yz中型橡套电缆,其长度和信号电缆一样。

★信号电缆必须与其它的电源严格分开,不能敷设在同一根管子内。

★信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余的电缆剪 掉,并重新焊好接头。

★电缆斡旋传感器电器接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。








售后与质保



多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
