项目

性能、参数

测量主机（一次表）

准确度

1.0%

重复性

0.2%

最大流速

64m/s

测量周期

200mS（每秒5次，每个周期采集128组数据）

测量原理

超声波时差原理，4字节IEEE754浮点运算

显示接口

可连接2×10背光型汉字或者2×20字符型液晶显示器

操作

外接16键轻触键盘以及PC计算机设参软件

输入

3路4~20mA输入可选，准确度0.1%，可输入压力、液位、温度等信号，也可以作为数字接口使用。

两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法）

输出

电流信号（可选模块）：4~20mA，阻抗600Ω浮空，准确度0.1%。

频率信号（可选模块）：1~9999Hz之间任选，OCT输出。

脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出（其中1路脉冲宽度6~1000ms间可编程，默认200ms）。

报警信号：双路OCT输出，可选近20种源信号。

数据接口：隔离RS485串行接口。

通讯协议

MODBUS协议、MBUS协议、FUJI扩展协议（兼容汇中公司流量计及水表通讯协议），推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议

其它功能

自动记忆前64日、前32个月、前2年的累积流量和工作状态；自动记忆前16次上、断电时间和流量并可实现自动或手动补加；

可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；

1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；

工作参数可固化到机内的FLASH存储器中，上电时自动调出；

用户能够通过E-mail传送来的代码文件实现软件升级

故障自诊断功能。

故障时间计时器。

工作电流

50mA（不连接键盘显示和蜂鸣器不响的条件下）

备用电流

使用CR2032，在24VDC断电条件下保持10万小时数据不丢失

环境温度

-10℃~70℃（大于此温度范围要求请与厂家联系）

工作时间

连续

版本号

WLV12

WLV13

WLV14

WLV15

电源

24VDC

8~30VDC

24VDC

85~264VAC/24VDC

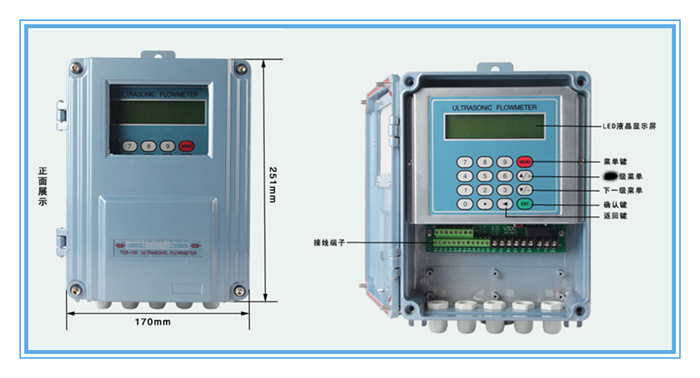

尺寸（mm）

Φ84

116×62

92×36

150×95

传感器

外缚式

标准S1型，适用管径DN15~100mm

标准M1型，适用管径DN50~700mm

标准L1型，适用管径DN300~6000mm

高温S1H型，适用管径DN15~100mm

高温M1H型，适用管径DN50~700mm

其它厂家的传感器

插入式

测量管道材质不限（不停产安装）适用于管径DN80以上。

管段式

π型管段式：适用于管径DN25~DN40，整机测量精度±0.5%

标准管段式：适用于管径DN50~DN1000，整机测量精度±0.5%

信号电缆

专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可加长于500米（不推荐）。

防护等级

IP68（可浸水工作）

可测管道

管材

钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。

衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。

内径

15mm~6000mm（π型管段式内径可小至2毫米）

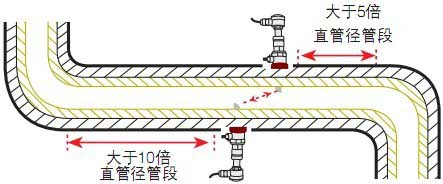

直管段长度

上游≧10D，下游≧5D，距泵出口处≧30D。

可测管道

种类

水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。

浊度

≦20000ppm，污水测时效果好，绝大多数污水管道可稳定测量。

温度

-40℃~160℃

流向

可对正反向流量分别计量，并可计量净流量。

传感器

标准S1型

标准M1型

标准L1型

高温S1H型

高温M1H型

适用管径

DN15-DN100

DN50-DN700

DN300-DN6000

DN15-DN100

DN50-DN700

液体温度

0℃～70℃

0℃～160℃
