差压式蒸汽流量计有多种：孔板流量计、V锥流量计、平衡流量计、喷嘴流量计、德尔塔巴流量计等多种，各有各的优势。

差压式蒸汽流量计优势：

★ 节流式差压流量计中的标准孔板结构简单，易于复制，简单牢固，性能稳定可靠，价格低廉，无需校准就可使用，这是最大的优势；

★ 使用范围广泛，即使用于单相流体，也使用于 部分混相流：汽固、汽液、固液 等；

★ 高温、高压、大口径和小流量场合 使用佼佼者；

★ 对振动不敏感，抗干扰能力强。

差压式蒸汽流量计（多以喷嘴、德尔塔巴类）局限性：

★ 测量精度在流量计中属于中等水平，由于众多因素影响，精度难以提高；

★ 范围度窄，由于仪表差压信号与流量是平方关系，一般范围仅在3:1 ~ 4:1 ；

★  现场安装条件要求较高，一般要求较长的直管段（指孔板、喷嘴等），现场难以满足；

★ 节流装置与差压仪表之间的连接管线为薄弱环节，易产生泄露、堵塞、冻结或者信号失真等情况；

★ 最近几年发展起来的一体化差压式流量计（如V锥流量计、一体化孔板流量计等）大大缩短了引压管线，减少了这方面缺陷；

★ 压损大。（指孔板、喷嘴）

高温蒸汽流量计--差压式V锥蒸汽流量计

差压式蒸汽流量计中，V锥流量计的应用，克服了差压类流量计的诸多缺陷，可以说是差压类流量计中的佼佼者。这里举例说明V锥蒸汽流量计。

V型锥蒸汽流量计优势：

★ 精度高：+-0.5%，当定制β<0.55的V锥体时，***高精度可达+-0.1%

★ 重复性好：0.1%

★ 输出差压稳定：V锥体尾部负压端波动小

★ 具有自整流功能：可测混相流

★ 具有自清扫功能：无杂物滞留，适用于脏污流测量

★ 长期稳定性好：流体被逐渐收缩到管道内边壁，对V锥体磨损小

★ 可测高温流体：<850℃，其它流量计很难测量这样高温度的流体

★ 测量下限低：输出差压***小值25Pa

★ 量程比宽：可达10：1～50：1

★ 永久压损小：只有孔板的1/3～1/2

常用型号推荐：DQZ-A500B16SRFWGB，

说明:公称通径DN500,介质：蒸汽，流量：（待提供）,温度：250℃，中温型，额定压力：1.6kpa，,准确度等级:±0.5%，重复性：0.1%。材质：表体和法兰为20#碳钢，V锥锥体为304不锈钢，附件含：材质为304的三阀组一个，针型阀二个，引压管组件二根。

配件：差压变送器、流量积算仪

蒸汽V锥流量计选型所需参数：

1.介质名称

2.管道口径、材质

3.正常工作流量、最大流量和最小流量

4.正常工作压力、最高工作压力

5.正常工作温度、最高温度、最低温度

6.流体工作密度或标况密度

7.各混合流体的体积百分比

注明：V锥流量计是根据客户报过来的数据进行专门设计的，因此上述参数是制造厂在生产之前进行详细计算的基础，没有这些参数，很难制作一台符合用户要求的V锥流量计。制造厂根据上述参数，计算出V锥流量传感器的差压值（差压变送器的量程范围）。这些工作是在制造厂有专业工程师进行计算完成的。

技术参数:

★ 精度等级：0.5级
★ 工作压力：0-40Mpa
★ 工作温度：-40-850℃  量程比在10：1到 50：1之间
★ 环境温度：-30-60℃
★ 管道内径：6-3000mm
★ 输出信号：4-20mA

★ 供电电压：24V DC
★ 适用介质：几乎适用于所有气体、液体、蒸汽介质

产品结构材料材质：

       ★外表涂层

        ★防爆等级（差压变送器）：隔爆、本安、不防爆可供选择

        ★供电电源（差压变送器）：12-24VDC

        ★输出信号（差压变送器）：4-20mA或HART协议

        ★显示及输出

样品展示：

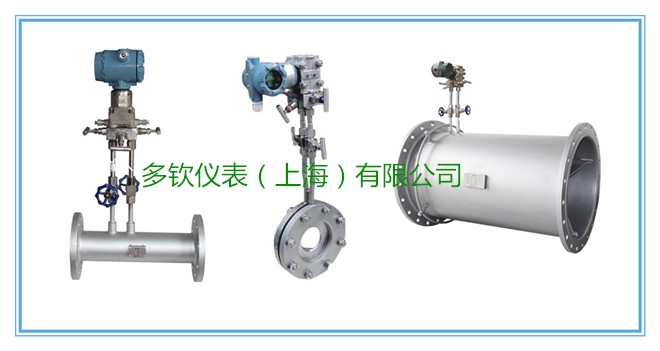

                                                             差压式V锥流量计  孔板流量计

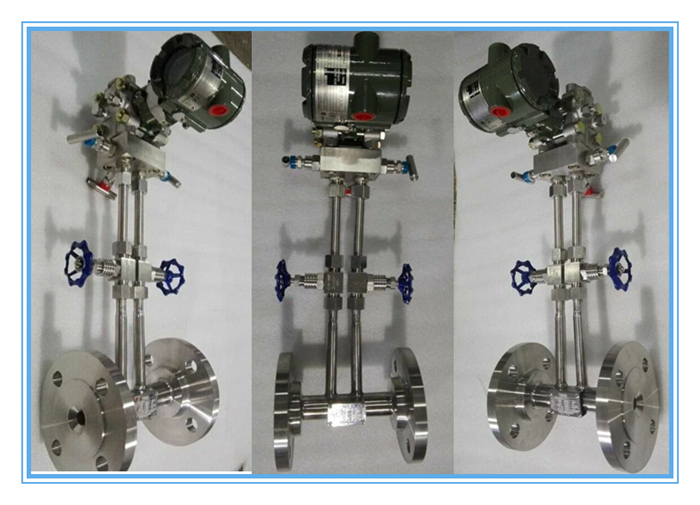

                                                                     差压式 平衡流量计

对差压引出管路的要求：

★   引压管路的内径与管路长度和介质脏污程度有关，通常在25米以内用内径为8-12mm的管子。测量煤气可适当加粗到DN15。

★    测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

★    引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时（如气温0℃以下）加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。

★   引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排气阀，在新装或检修差压仪表时应特别注意。

安装最基本要求：

★   对于新设管路系统，必须先经吹扫管道后再安装节流装置。

★  安装前应仔细核对节流装置的编号、位号、规格是否与管道口径、流量范围、温度、压力等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段连接。

★   节流装置的中心线应当与管道中心线同轴。

★   对管道的要求：

1、节流装置前后应配有一段测量管，至少保持前10D、后5D的等径直管段，以保证测量精度。

2、在节流件前后若需安装阀门，最好选闸阀且在运行中全开；调节阀则应在下游5D之后的管路中。

关于V锥流量计详细网页介绍：http://www.duoqinyibiao.com/chanpin/detail/130

高温蒸汽流量计--差压式孔板蒸汽流量计

★  孔板流量计自从应用在工业领域之后，其应用范围不断扩大，原有的产品规格和标准无法更好的适应变化迅速的工业机械的发展，故而孔板流量计的生产研究人员根据各行业的需求开发出了两种可以适应其需求的孔板流量计，主要包括一体化孔板流量计和智能型孔板流量计两种。

两者的区别在于：

1、一体化孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量，孔板流量计节流装置包括环室孔板，喷嘴等。

2、智能型孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

★  孔板流量计优点

1、标准节流件是全用的，并得到了国际标准组织的认可，无需实流校准，即可投用，在流量传感器中也是唯一的；

2、结构易于复制，简单、牢固、性能稳定可靠、价格低廉；

3、应用范围广，包括全部单相流体(液、气、蒸汽)、部分混相流，一般生产过程的管径、工作状态(温度、压力)皆可以测量；

4、检测件和差压显示仪表可分开不同厂家生产，便于专业化规模生产。

★   孔板流量计缺点

1、测量的重复性、精确度在流量传感器中属于中等水平，由于众多因素的影响错综复杂，精确度难于提高；

2、范围度窄，由于流量系数与雷诺数有关,一般范围度仅3∶1～4∶1；

3、有较长的直管段长度要求，一般难于满足。尤其对较大管径，问题更加突出；

4、压力损失大；

5、孔板以内孔锐角线来保证精度，因此传感器对腐蚀、磨损、结垢、脏污敏感，长期使用精度难以保证，需每年拆下强检一次；

6、采用法兰连接，易产生跑、冒、滴、漏问题，大大增加了维护工作量。

关于孔板流量计详细网页介绍：http://www.duoqinyibiao.com/chanpin/detail/133

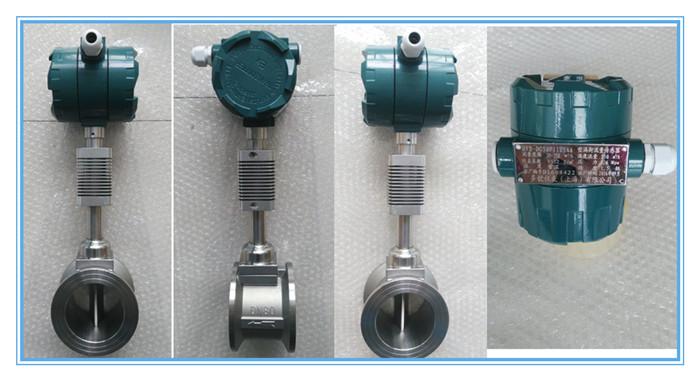

高温蒸汽流量计--涡街蒸汽流量计

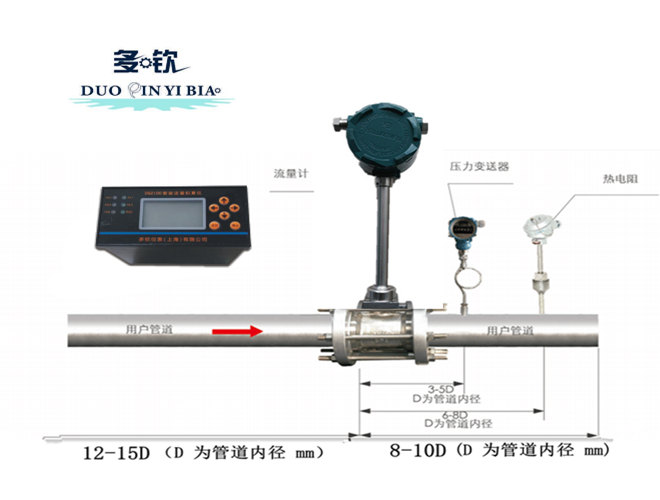

涡街流量计常用在温度低于250度以内的管道中，目前通过技术改进，耐温也可以达到350°C ，多选用分体式。

 涡街流量计详细介绍：http://www.duoqinyibiao.com/chanpin/detail/34
