电磁流量计磁损耗概念

<<  多钦仪表（上海）有限公司   专注于流量计与服务  >> 技术专栏

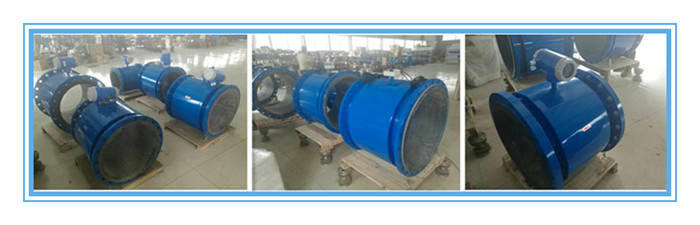

DMF型电磁流量计符合标准JB/T9248-1999《电磁流量计> ,是一种测量导电介质体 积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量，已取得 国家防爆电气产品质检中心颁发的防爆合格证，防爆标志为ExdllCTG,适用于各种爆炸性环墒的液体测量。仪表的安装形式有一体型和分体型。

电磁流量计的电磁损耗是多种因素形成的，周围存在磁场的搅扰可以发生损耗，流量计本身的结构形成信号传速的搅扰也会有损耗，不论什么因素，通常情况下，电磁流量计的电磁损耗有以下几种方式：　　

★  磁滞损耗：磁滞损耗是因为磁性材料的磁滞特性形成的。线圈通以交流电后，因为磁性材料的磁滞现象，磁通相位比电流相位滞后必定的视点（磁滞角）。当铁芯中的磁感应强度没有到达饱和时，磁滞损耗是很小的。因而，电磁流量计的磁轭、铁芯选用高磁导率的电工矽钢片做成，矽钢片的碾压方向最佳与磁力线方向共同，这样，磁滞损耗大大下降，能够忽略不计。　　

★ 涡流损耗：磁轭内的涡流损耗磁轭应选用磁导率高、电动率低的薄片，每片之间应绝缘，能够削减损耗，通常对几十赫兹的市电频率，矽钢片厚度为0.25~0.5mm就能够使涡流损耗不致超过容许值。　　

★ 金属丈量管内的涡流损耗：激磁电源的频率越高、磁场强度越强、磁场的轴向长度越长、丈量管的管径越大、壁厚越厚，则涡电流越大、涡流损耗越大，磁感应强度滞后于磁场电流的相位差角也越大。
