电磁流量计安装示意图以及要点

<<  多钦仪表（上海）有限公司   专注于流量计与服务  >> 技术专栏

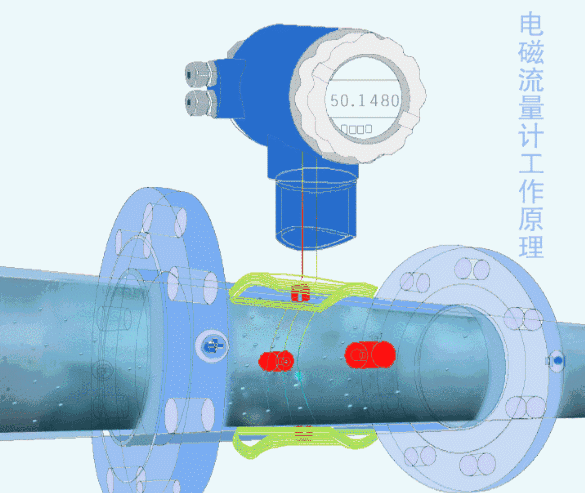

电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。

电磁流量计安装注意事项：

A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；

B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；

C、传感器与管道连接时应保证满管运行，最好垂直安装；

D、变送器外壳、屏蔽电缆、测量本体及两端的管道都要接地，接地极应单独设置，接地电阻应小于10欧姆，不能接到电气或公共接地网上；

E、要求有前5倍后3倍管道直径的直管段

如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。

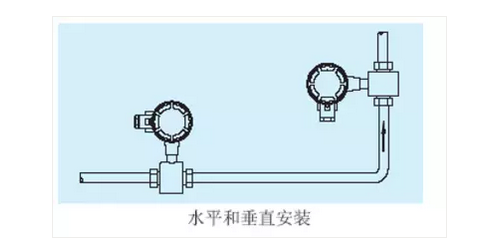

流量计可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。

传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。

如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。

电磁流量计的常规直管段要求是前10D后5D，在有弯管、阀门的情况分别有不同的要求。

电磁流量计接地的原因：

电磁流量计内的测量电极处于一个直流或交流电场内，如果其环境不能有效地被屏蔽于一个无干扰的条件下，对测量有严重干扰。

传感器外壳接地与否，直接关系到测量的精度和稳定性，接地导线必须不传任何干扰电压，因此电磁流量计要求有非常可靠的接地，要做好接地屏蔽，否则就会产生干扰电流。

然而电磁流量计接地的好处：若连接污水流量计的管道是（相对于被测介质）绝缘性的则要用接地环，它的材质应根据被测介质的腐蚀性选用。

如果是聚四氟乙烯的传感器，为了保护聚四氟乙烯的翻边不受损伤，要选用接地环。
