定量控制仪 概况

· 通用型智仪能定量控制仪（以下简称控制仪）主要特点：

·  适用于各种液体介质的流量显示、积算、控制功能；

·  输入多种流量传感器信号（如涡街、涡轮、电磁、罗茨、椭圆齿轮，双转子，孔板、V型锥、阿牛巴、质量流量等各种流量计）；

· 流量输入通道：可接收频率信号和多种模拟电流信号；

· 温度输入通道：可接收多种模拟电流信号；

· 可提供变送器+24V DC，+12V DC供电电源，带短路保护功能，简化系统，节省投资；

· 容错功能：温度/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算；

· 流量再发送功能，输出流量的电流信号，更新周期1秒，满足自动控制需要；

· 仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便；

· 丰富的自检和自诊断功能使仪表更易于使用和维护；

·  三级密码设定可防止未经授权的人员改变已设定的数据；

· 仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐震性、稳定性和可靠性；

·  通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系统：

à RS-485；

à RS-232；

à GPRS、CDMA；

à 宽带网。

定量控制仪仪表的主要技术指标

1.输入信号

模 拟 量：

· 热电偶：标准热电偶——K、E、B、J、N、T、S；

·电 阻：标准热电阻 ——Pt100；

·电 流：0～10mA、4～20mA——输入阻抗≤250Ω；

脉 冲 量：

·波 形：矩形、正弦波和三角波；

·幅 度：大于4V；

·频 率：0～10KHz（或根据用户要求）。

2.输出信号

模拟量输出：

·DC 0～10mA（负载电阻≤750Ω）；

·DC 4～20mA（负载电阻≤500Ω）；

3.开关量输出

·继电器输出——带回差，AC220V/3A；DC24V/6A（阻性负载）。

4.通讯输出

·接口方式——标准串行通讯接口：RS－232C，RS－485，以太网；

·波特率——600，1200，2400，4800，9600Kbps， 仪表内部设定。

5.馈电输出

·DC24V，负载≤100mA；

·DC12V，负载≤200mA

6.特 性

·测量精度：±0.2%FS±1字或±0.5%FS±1字

·频率转换精度：±1脉冲（LMS）一般优于0.2%

·测量范围：-999999～999999字（瞬时值，补偿值）；

·0～99999999.9999字（累积值）
·分辨率：±1字

7.显示方式

·带背光大屏幕128×64点阵液晶图形显示器；

·历史累积流量，瞬时流量，介质温度，介质密度，流量（差压电流、频率）值，时钟，报警状况；

·0～999999瞬时流量值

·0～99999999.9999累积值

·-9999～9999温度补偿

·-99999～999999流量（差压、频率）值

8.控制/报警

·可选择继电器上限、下限控制（或报警）输出，LCD和LED输出指示；

·控制（或报警）方式为带回差（用户可自由设定）

·选择报警方式：流量上限，流量下限，温度上限，温度下限；

9.打印控制

·直接配接串行热敏汉字打印机，可实现即时或定时打印；参数设定：每日多达8次定时打印时间，打印机软开关。

10.中文菜单提示
·面板轻触式按键设定；

·参数设定值断电后保存时间大于20年；

·参数设定值三级密码锁定；

11.保护方式
·断电后累积值保持时间大于20年；

·电源欠压自动复位；

·工作异常自动复位（Watch Dog）；

·自恢复保险丝，短路保护。

12.使用环境
·环境温度：-20～60℃

·相对湿度：≤85%RH ，避免强腐蚀气体

13.供电电压
·常规型：AC 220V %（50Hz±2Hz）；

·特殊型：AC 80～265V—开关电源；

   DC 24V±1V—开关电源 ；

·后备电源：+12V，20AH，可维持72小时。

14.功 耗

·≤10W（AC220V线性电源供电）

详细说明书下载：http://www.duoqinyibiao.com/xiazai/detail/390

通讯协议下载：http://www.duoqinyibiao.com/xiazai/detail/391

定量控制仪 的应用

定量控制仪在接收了计量传感器的信号后，在其内部完成累计和显示，同时在控制仪内部设定好所需要的定量控制值，当定量控制仪显示的累计数值达到所设定的定量控制值时，定量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备，从而达到定量控制的效果。

常规配套设备与控制优势：

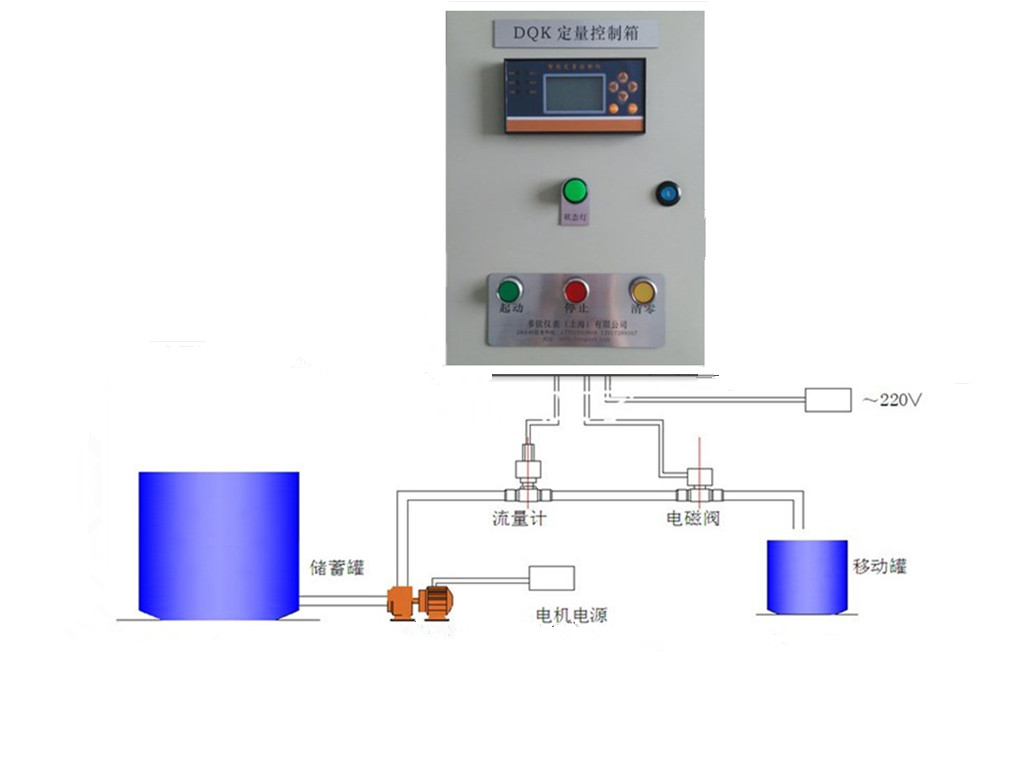

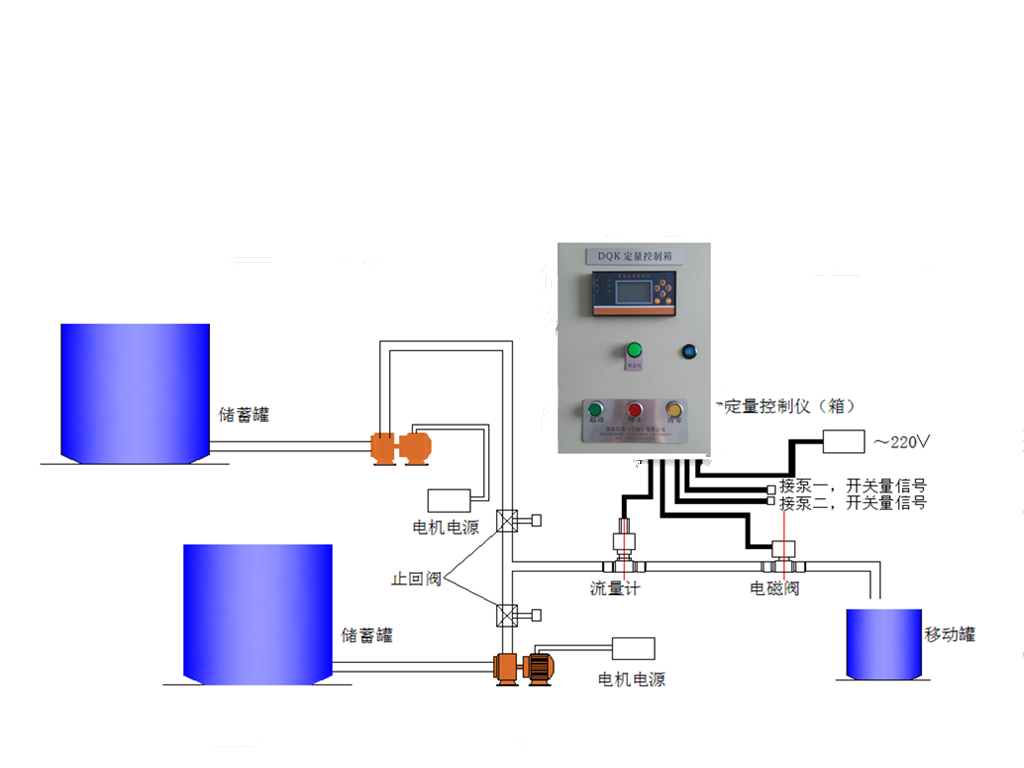

控制示意图：

用来配套涡轮流量计：http://www.duoqinyibiao.com/chanpin/index/35

定量控制系统介绍：http://www.duoqinyibiao.com/chanpin/index/63
