产品描述：

防腐型涡街流量计，智能型，全四氟材质，主要用来测量腐蚀性液体、气体等介质，耐腐蚀，要求测量介质单一、洁净，额定压力最高可以达到4.0MPa。

可以测量介质 腐蚀性液体：

    硫酸、盐酸、磷酸、硝酸、氢氟酸、有机酸、混酸等强酸性溶液；

    氢氧化钠、氢氧化铵、氢氧化钾、氢氧化钡等强碱性溶液；

    氯化物（氯化钠、氯化镁、氯化钙、氯化铵等）、盐（钠盐、钾盐、铵盐、次氯酸盐）、氧化性盐类等各种盐溶液。

腐蚀性气体：

   氯气、二氧化碳、二氧化硫、二氧化氮、三氧化二氮、硫化氢、氯化氢、碘化氢、溴化氢、氟化氢等酸性气体；

     氨气等碱性气体

防腐型涡街流量计结构组成、测量原理、选型方法参考智能型涡街流量计 http://www.duoqinyibiao.com/chanpin/detail/34

选型参考：

常用型号：DVS-DG50O11i
型号注解：防腐型涡街流量计，测量介质氯化氢气体，，DN50，表体材质、探头材质均为聚四氟乙烯，介质温度：常温，工作压力1.6MPa；现场显示瞬时流量和累计流量，电池供电，自配碳钢安装法兰、螺栓螺母等紧固件。

流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价.

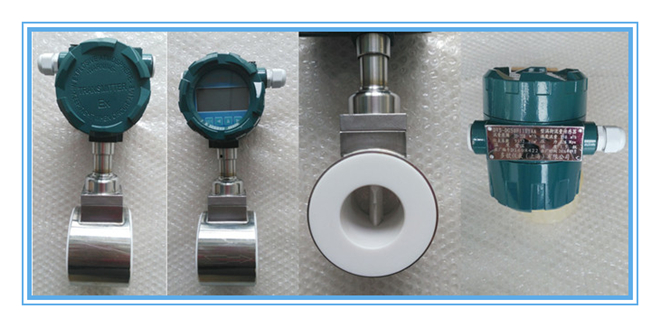

                                                                              （DN50全四氟涡街流量计）

                                                                     （DN15全四氟涡街流量计）

涡街流量计使用常见故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/

                                           选型样本下载 ： http://www.duoqinyibiao.com/xiazai/detail/62

                                        使用说明书下载：http://www.duoqinyibiao.com/xiazai/detail/119

仪表的安装设计

  仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

（一） 安装环境要求：

1． 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2． 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

3． 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

4． 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

5． 仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

6． 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

（二） 仪表管道安装要求：

1． 涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

1. 上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系

0.98Db≤Dp≤1.05Db

  上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db

2. 仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm

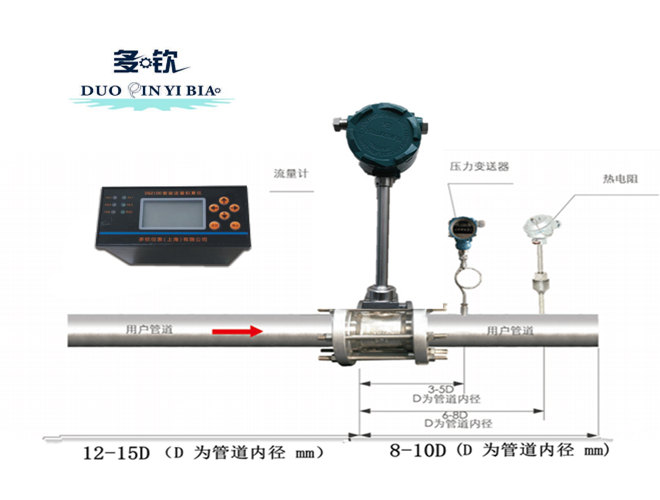

3. 测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游3-5D处，测温孔应设置在下游6-8D处，见图（七）。D为仪表工称口径，单位：mm

4. 仪表在在管道上可以水平、垂直或倾斜安装。

5. 测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四）a所示

6. 测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处

如图（四）b所示

8． 测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

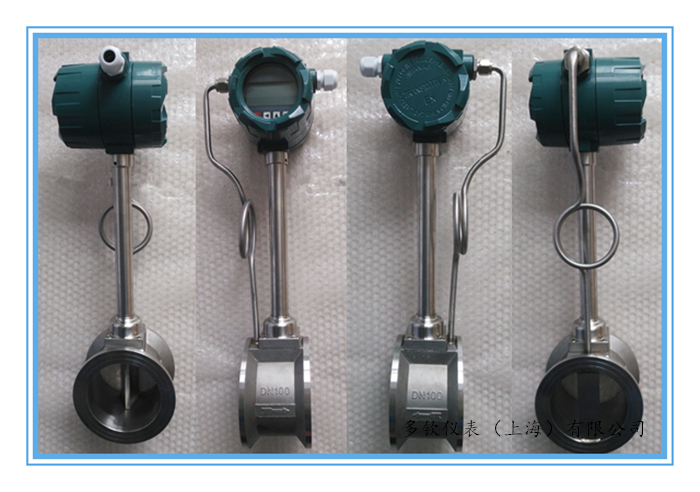

同系列不锈钢材质样品展示：
