DS型明渠流量计

DS型明渠流量计
型    号:DS系列
品    牌:多钦仪表
所属分类:DS型明渠流量计
所 在 地:上海
更新日期:2017.07.18 12:59:46
分享到: 4

DS型明渠流量计,普通字符显示,性价比最高,用于渠道流量测量时,在渠道上安装量水槽堰。


► DS型明渠流量计,普通字符显示,性价比最高,用于渠道流量测量时,在渠道上安装量水槽堰。

► DS型明渠流量计工作原理:用于渠道流量测量时,在渠道上安装量水槽堰。量水槽堰的作用是把渠道内流量的大小转成液位的高低。用液位计测量槽堰内的液位,流量转换器(二次表)再按各类槽堰的液位-流量关系计算出液体流量。渠道内的流量越大,槽堰内液位越高;流量越小,液位越低。一般的渠道,液位与流量没有确定的对应关系。因为同样的水深,流量的大小,还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装槽堰,由于堰的缺口或槽的缩口比渠道的横截面积小,因此, 渠道上游水位与流量的对应关系主要取决于槽堰的几何尺寸。同样的槽堰放在不同的渠道上,相同的液位对应相同的流量。槽堰把流量转成了液位。

DS型明渠流量计测量原理1DS型明渠流量计测量原理2

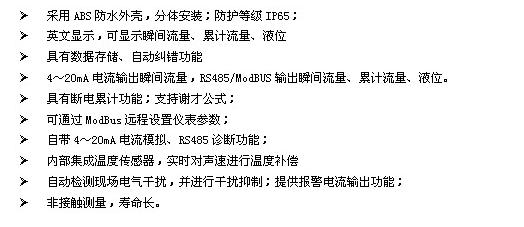

► DS型明渠流量计产品特点

DS型明渠流量计产品特点

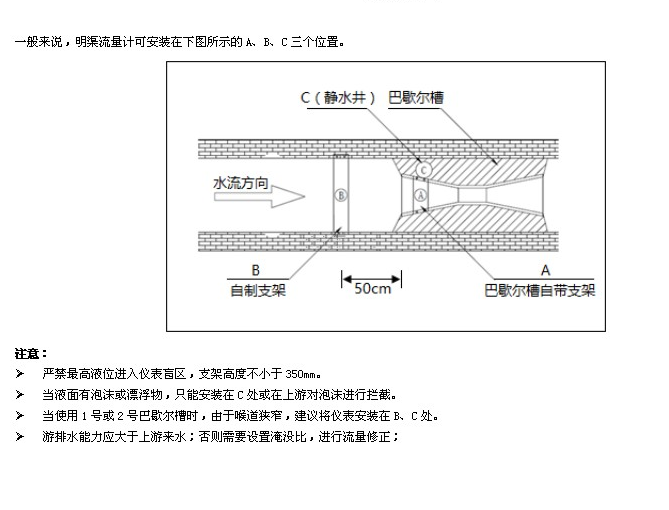

► DS型明渠流量计安装位置

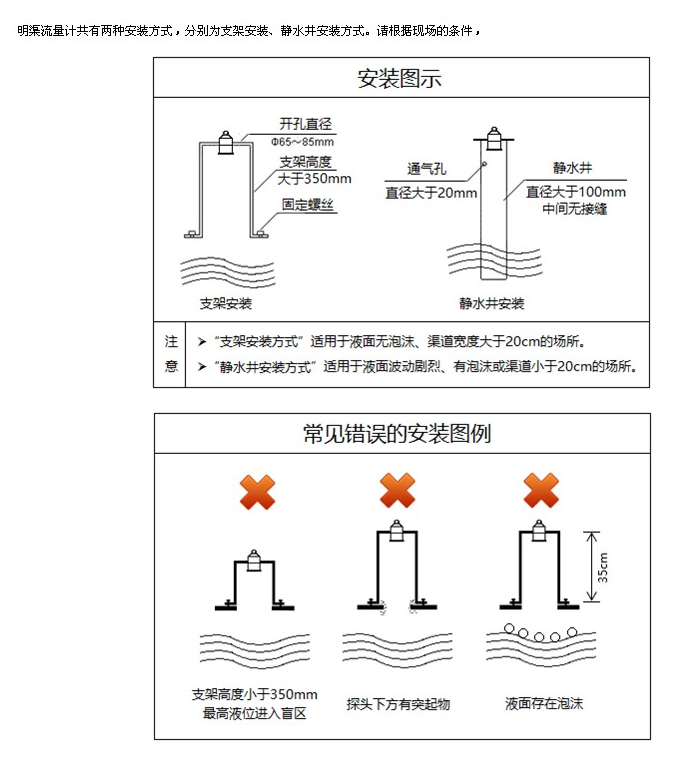

► DS型明渠流量计安装方式

安装方式

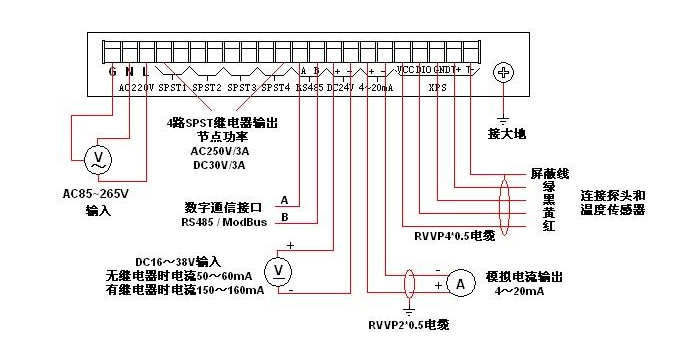

► 接线图:

接线图

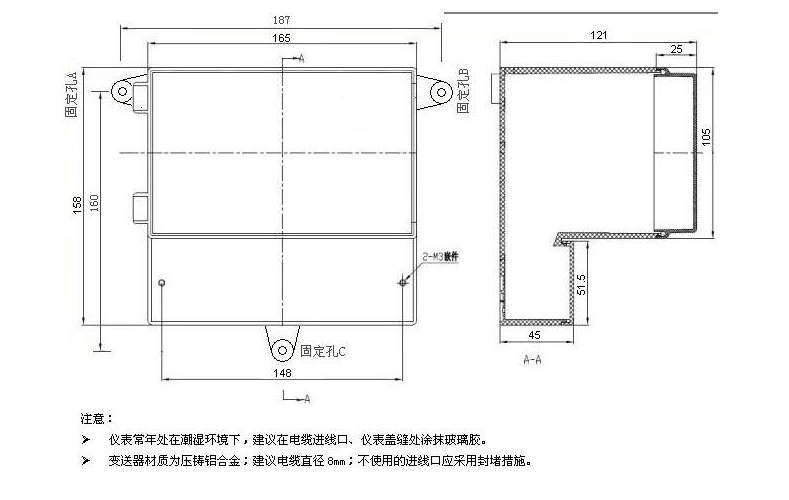

外形尺寸图:




配套巴歇尔槽以及现场使用:

配套巴歇尔槽:


DS型明渠流量计配套巴歇尔槽DS型明渠流量计现场使用图1DS型明渠流量计现场使用图2



► 配套巴歇尔槽的选择

DS型明渠流量计配套巴歇尔槽的选择

 更多详细内容欢迎来电来函咨询。






售后与质保



多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
