有机溶剂用流量计

有机溶剂用流量计
型    号:LWGY
品    牌:多钦仪表
所属分类:液体流量计
所 在 地:上海
更新日期:2017.07.12 12:08:21
分享到: 4

DN0.5-300,因为有机溶剂不导电,多使用涡轮流量计或者机械式金属浮子流量计来测量。


有机溶剂是能溶解一些不溶于水的物质(如油脂、蜡、树脂、橡胶、染料等)的一类有机化合物,其特点是在常温常压下呈液态,具有较大的挥发性,在溶解过程中,溶质与溶剂的性质均无改变。

有机溶剂的种类 有机溶剂的种类较多,按其化学结构可分为10大类:

①芳香烃类:苯、甲苯、二甲苯等;

②脂肪烃类:戊烷、己烷、辛烷等;

③脂环烃类:环己烷、环己酮、甲苯环己酮等;

④卤化烃类:氯苯、二氯苯、二氯甲烷等;

⑤醇类:甲醇、乙醇、异丙醇等;

⑥醚类:乙醚、环氧丙烷等;

⑦酯类:醋酸甲酯、醋酸乙酯、醋酸丙酯等;

⑧酮类:丙酮、甲基丁酮、甲基异丁酮等;

⑨二醇衍生物:乙二醇单甲醚、乙二醇单乙醚、乙二醇单丁醚等;

⑩其他:乙腈、吡啶、苯酚等。

有机溶剂因其物理特性,常用智能型涡轮流量计或者机械式金属浮子流量计来测量。

流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.

定货时应明确  :

流量计的型号,并确认该型号所表示的涵义与您所要求的公称通径、结构形式、 公称压力、流量范围、精度等级、温度范围、防爆要求、防腐性能等相符。    需我公司配置的附件,如电缆、管道法兰、螺栓等。

为了协助您更好的选型,若有可能请提供流体名称及理化特性(如粘度、密度、  腐蚀性等),压力、温度及流量的常用值、最大值、最小值等。





有机溶剂用涡轮流量计:

有机溶剂用涡轮流量计精品螺纹连接

有机溶剂用涡轮流量计精品法兰连接

技术参数:

     ★ 测量范围:0.01m3/h1800m3/h

     ★ 口径: DN0.5 mm300mm

     ★ 最高工作压力: 可达35MPa

     ★ 精度等级: 0.2  0.5  1.0级

     ★ 环境温度 -20~55℃;

     ★ 相对温度:5%~95%

    ★ 被测介质温度:-20~120℃, 最高可达160℃

    ★大气压力:86Kpa~106Kpa

    ★防爆等级:ibBT4

    ★信号传输距离:传感器至显示器的距离可达1000m






有机溶剂用涡轮流量计保证精度测量范围

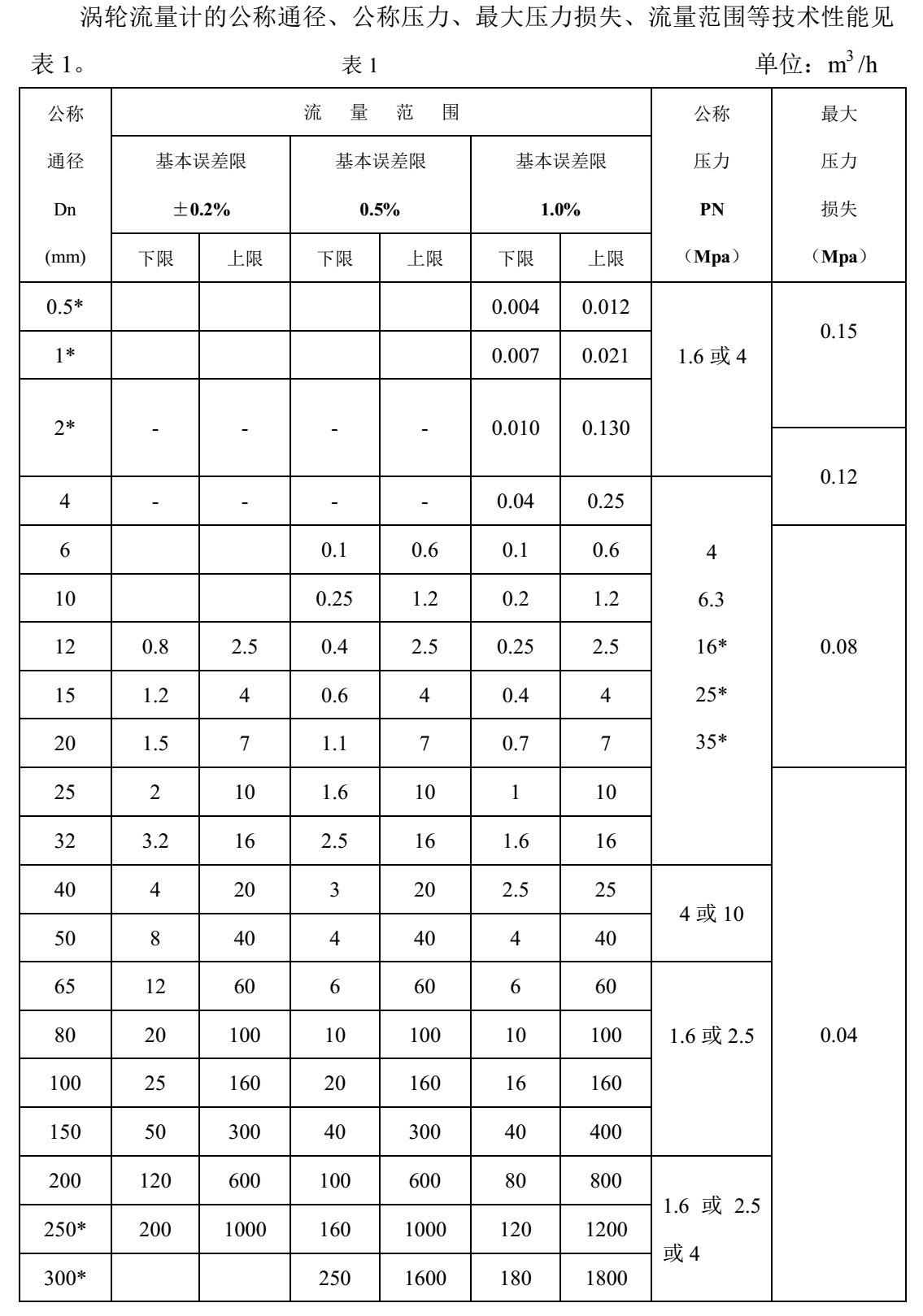

有机溶剂用涡轮流量计流量范围

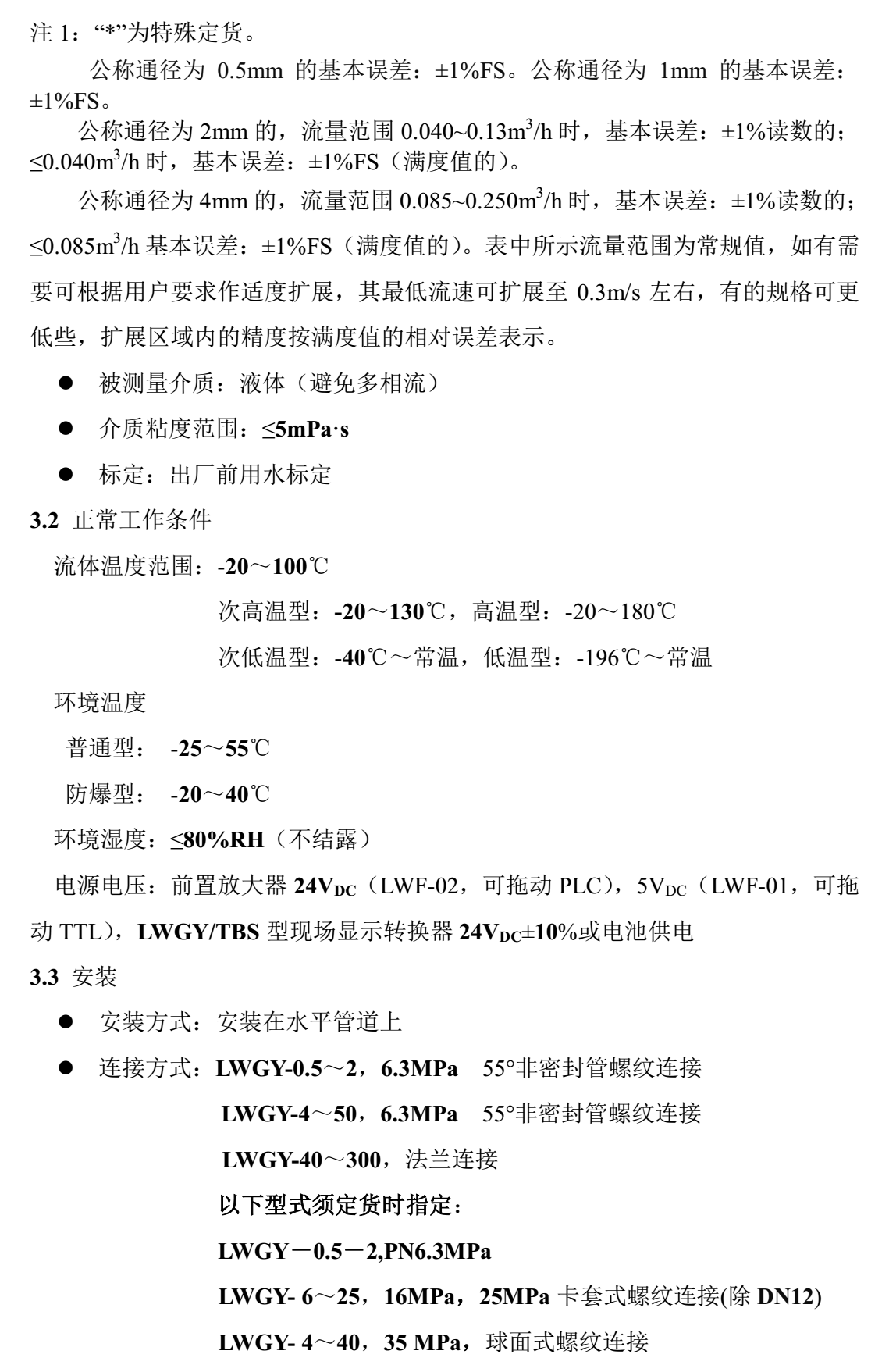

有机溶剂用涡轮流量计流量范围备注1

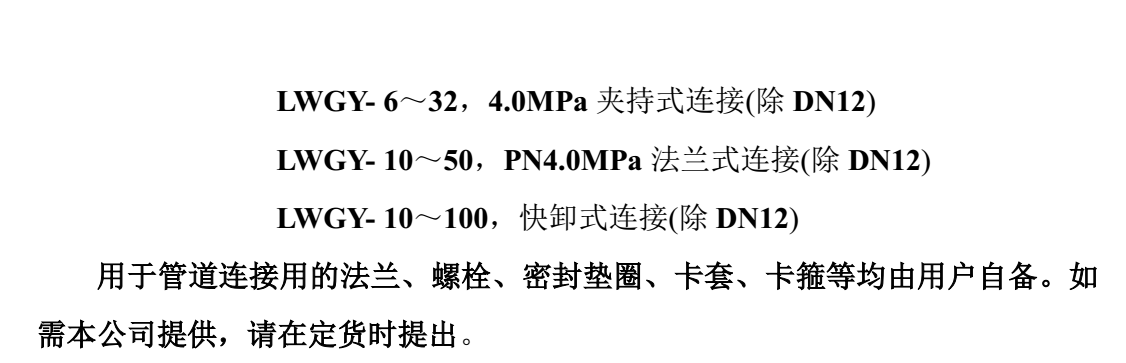

有机溶剂用涡轮流量计流量范围备注2

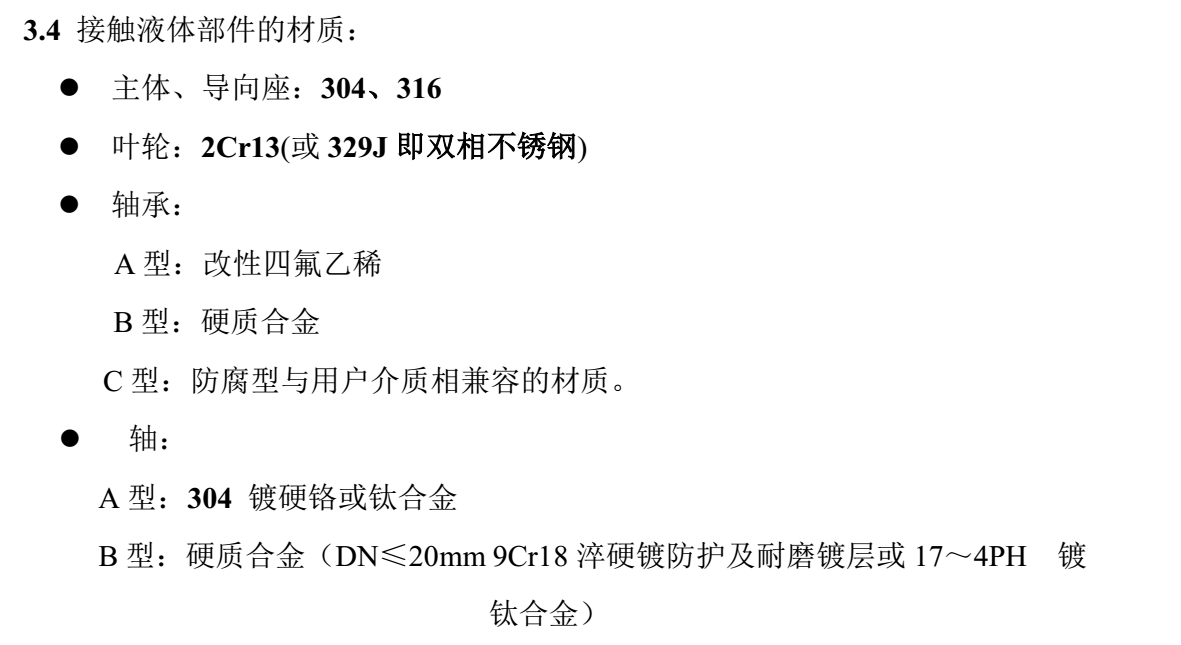

                  有机溶剂用涡轮流量计内部结构说明

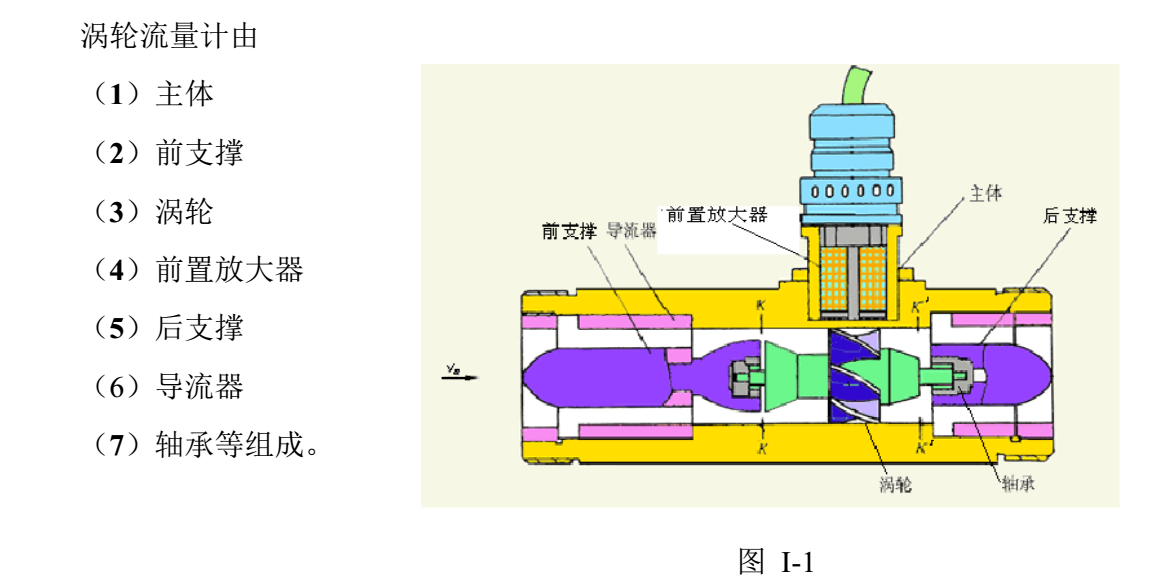

有机溶剂用涡轮流量计结构与组成

有机溶剂用涡轮流量计结构与组成

 前置放大器内设置有永久磁铁,感应线圈和放大单元,当被测流体经过流量计时,推动涡轮旋转,涡轮周期性地改变磁路的磁阻值,使通过线圈的磁通量发 生周期性变化,从而在线圈内感应出脉动电信号,经放大和处理后传送至二次仪表,或就地作现场显示,以实现流量积算。

     在测量范围内,叶轮的转速与瞬时流量成正比,也即脉冲总量与累计流量成 正比。两者的比值称为仪表常数以“K ”(次/L )表示。由实流标定得到每台流量 计的仪表常数值。将流量计测得的脉冲频率f 和脉冲总数N ,分别除以该流量计的 仪表常数K,便可求得

瞬时流量q (L/s )和累积流量Q  (L )。即:

                                     q =  ƒ/K    (L /s ) ………………………………… ……  (4-1)

                                     Q = N/K     (L )………………………………………  (4-2 )

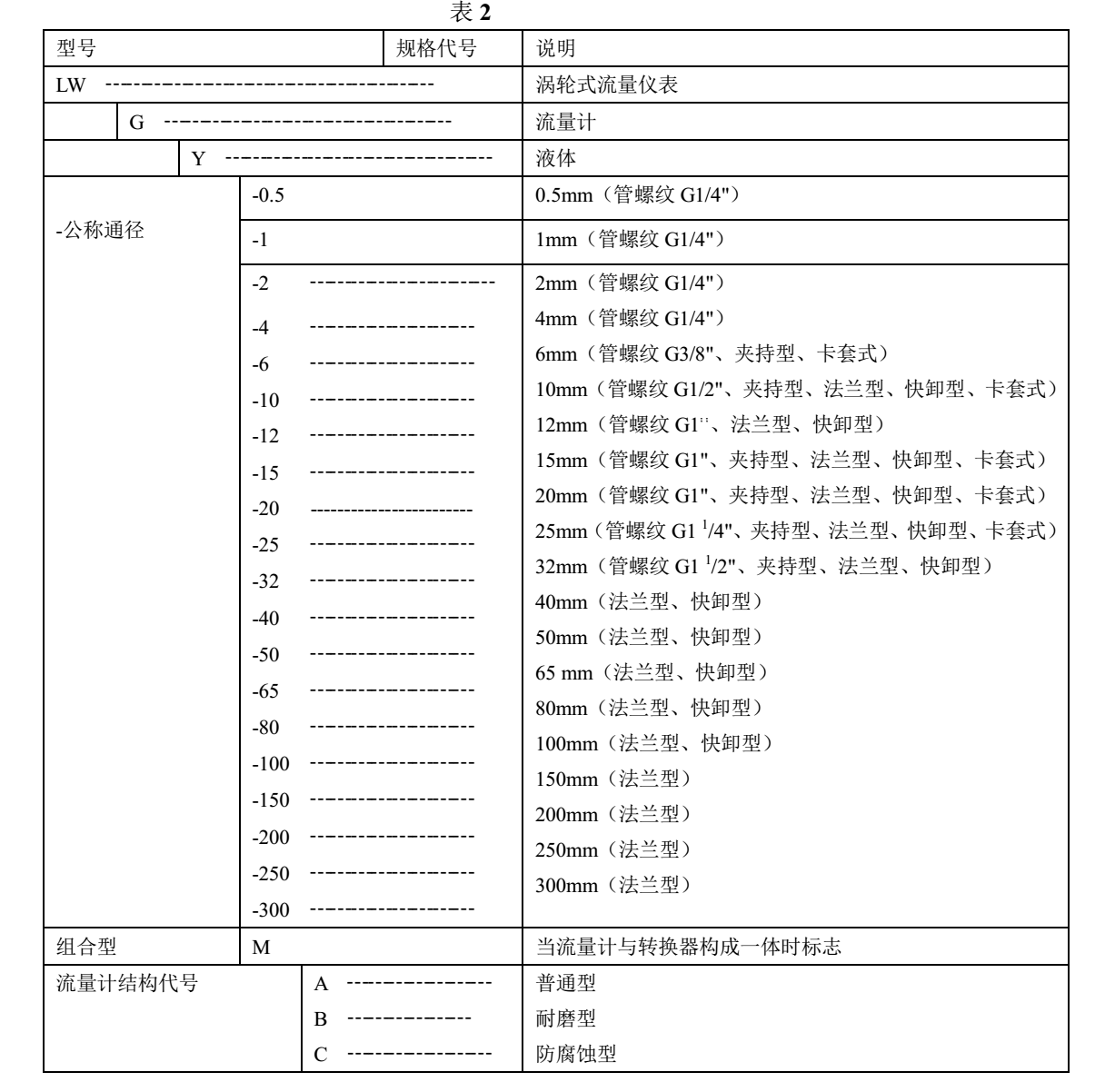

选型说明

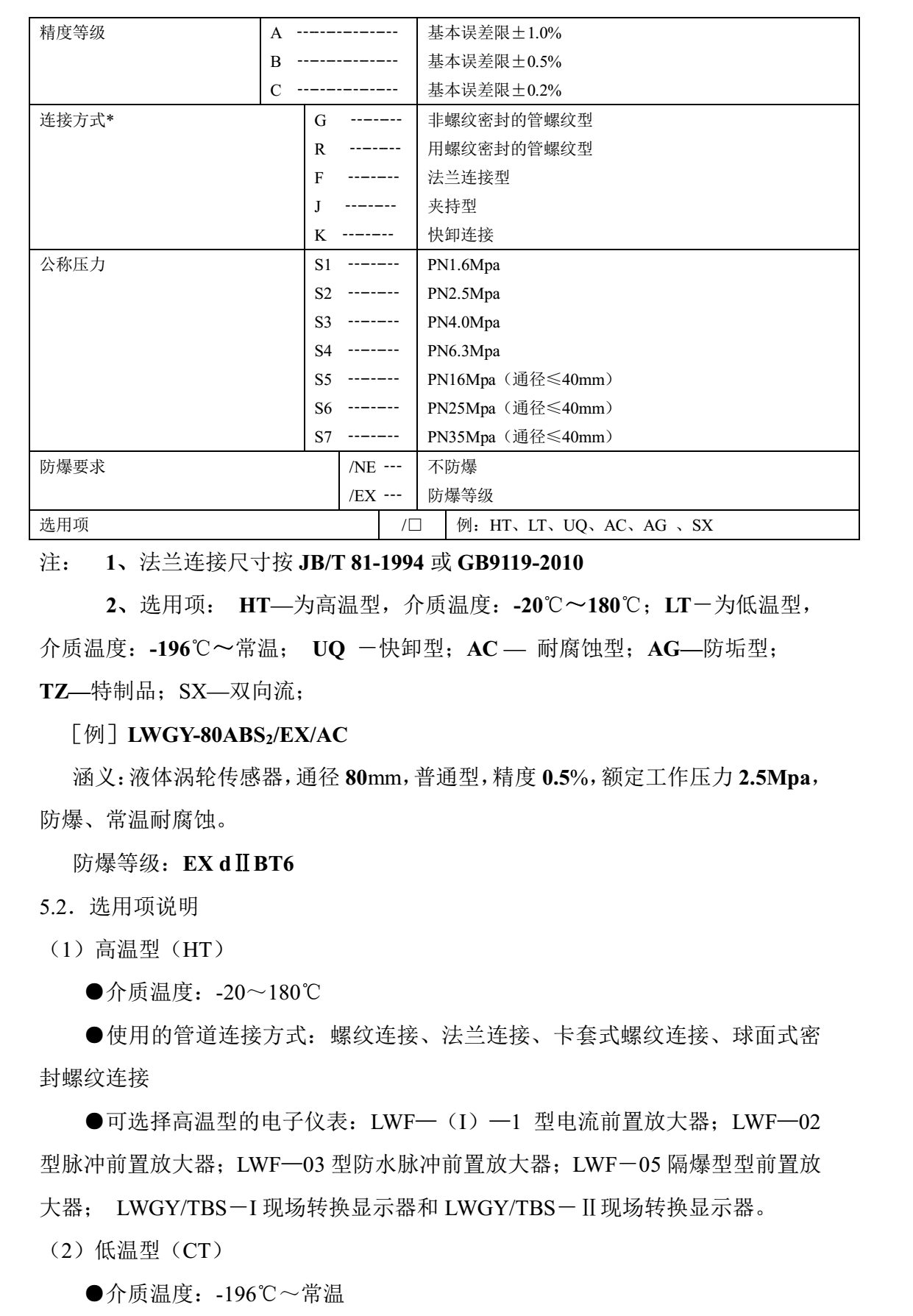

有机溶剂用涡轮流量计选型说明1

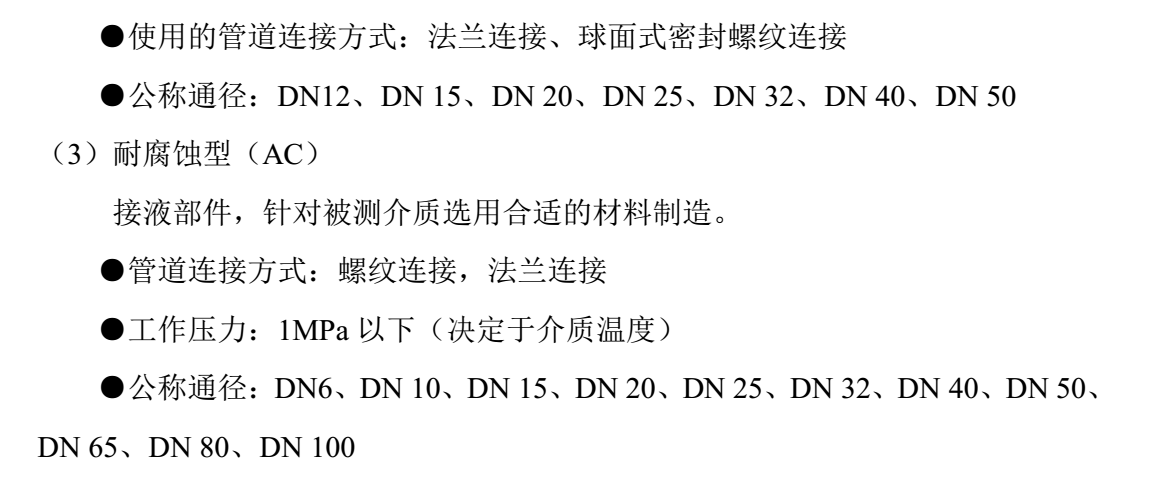

有机溶剂用涡轮流量计选型说明2有机溶剂用涡轮流量计选型说明3

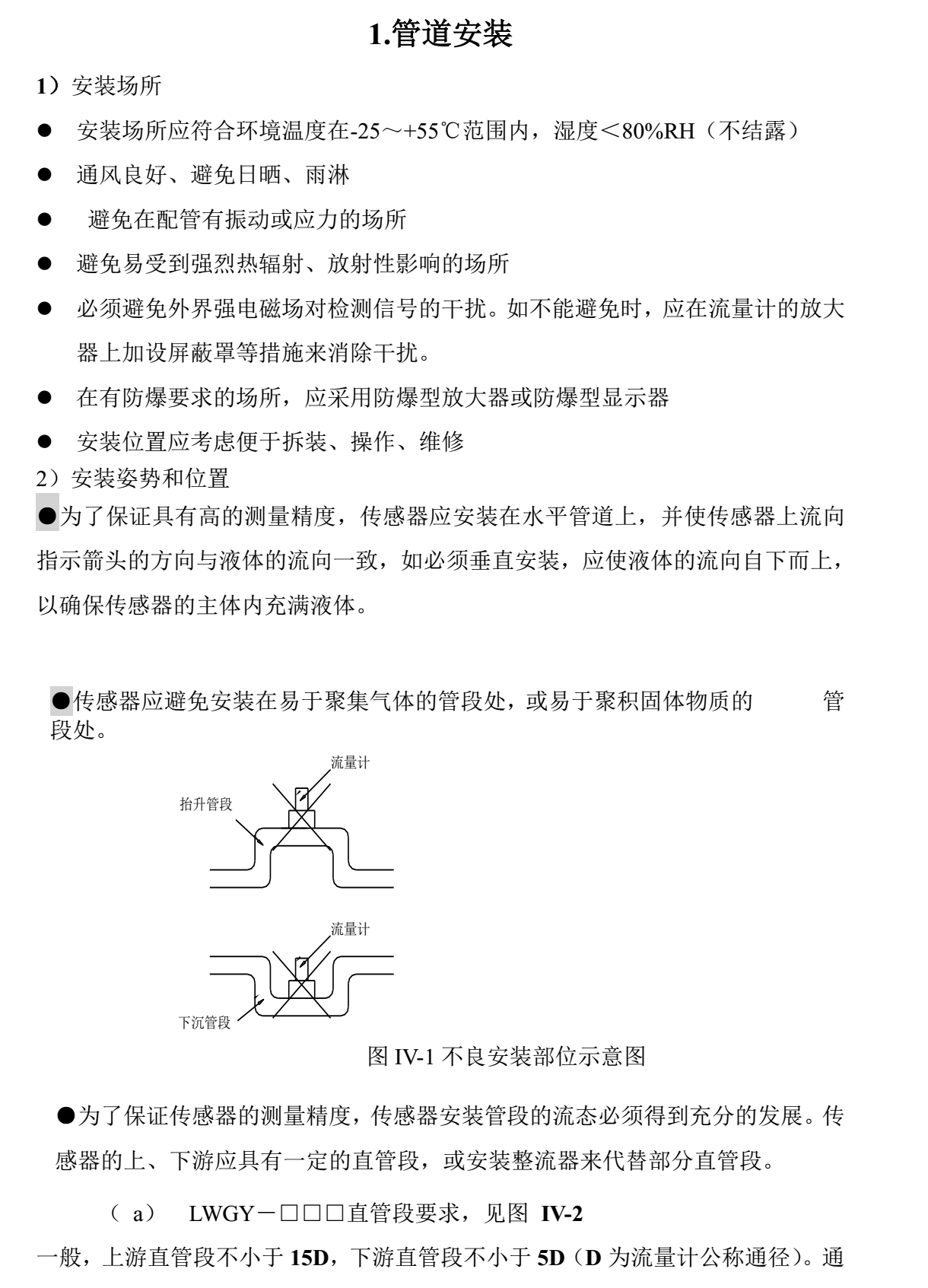

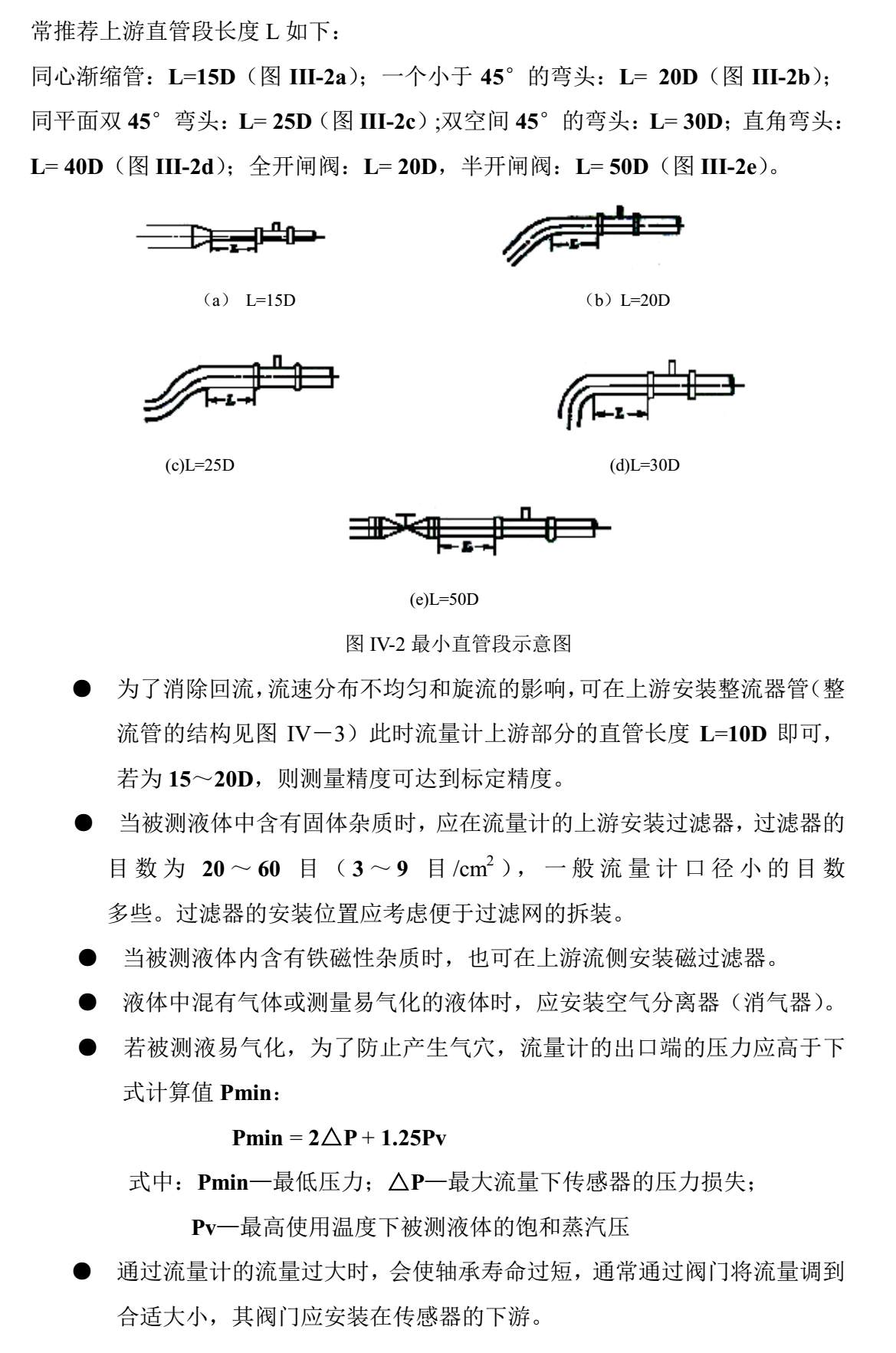

 有机溶剂用涡轮流量计管道安装1

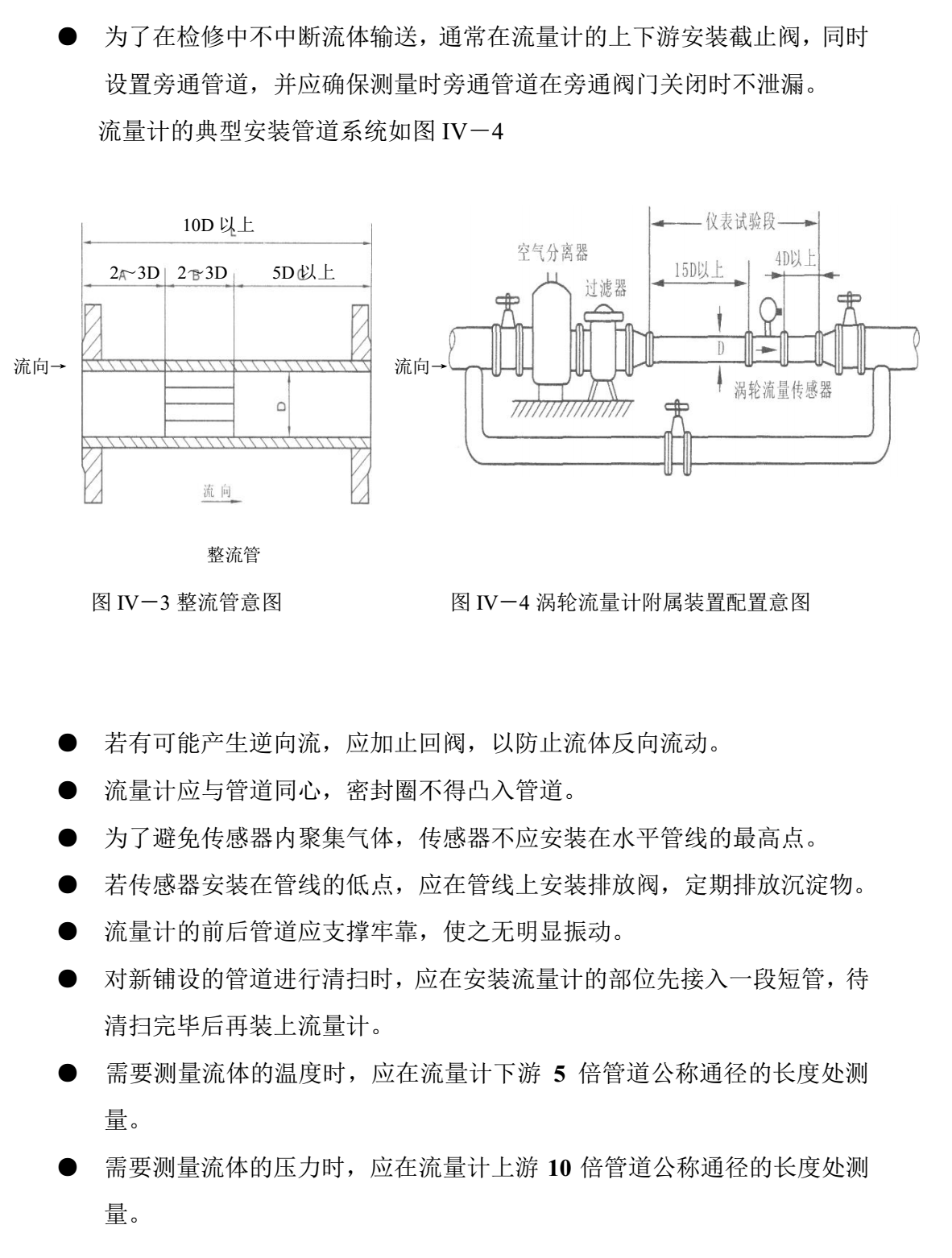

 有机溶剂用涡轮流量计管道安装2有机溶剂用涡轮流量计管道安装3






      流量计运行前的检查

 (1) 确认管道已清洗干净,须再清洗时,应让清洗液通过旁通管道,不得通过 传感器

 (2 ) 确认各辅助装置配置和安装正确

 (3 ) 确认电路接线正确

 (4 ) 确认管路无泄漏,流量计下流调节阀调节灵便,关闭时无泄漏

 (5 ) 缓缓打开流量计传感器下游调节阀,确认流量计显示正常

 (6 ) 确认管道支撑可靠,在最大流量下无振动

 (7 ) 确认流量计下游压力大于Pmin

 (8 ) 确认旁通阀门无泄漏

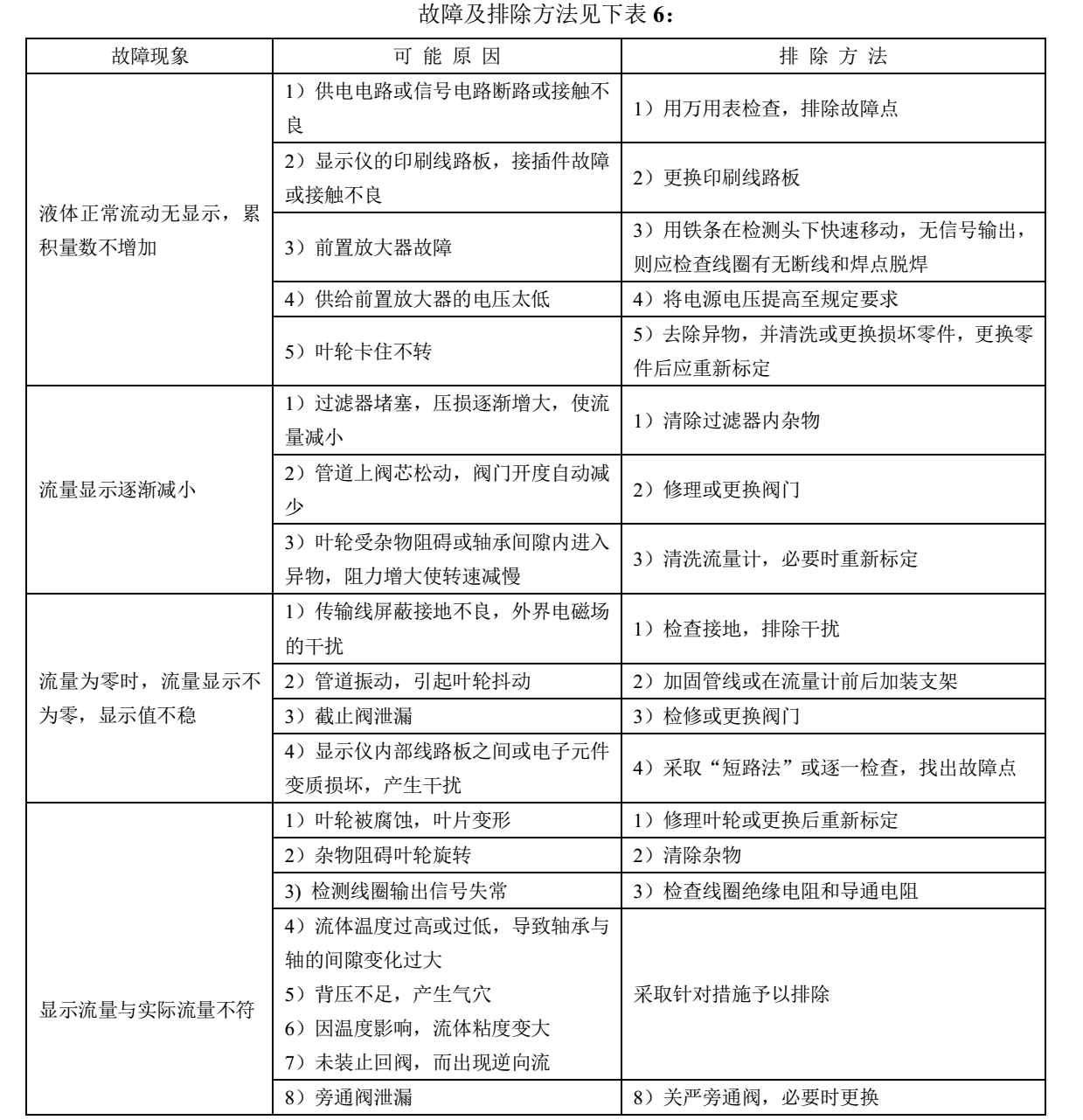

 故障以及排除方式:

有机溶剂用涡轮流量计故障排除说明1

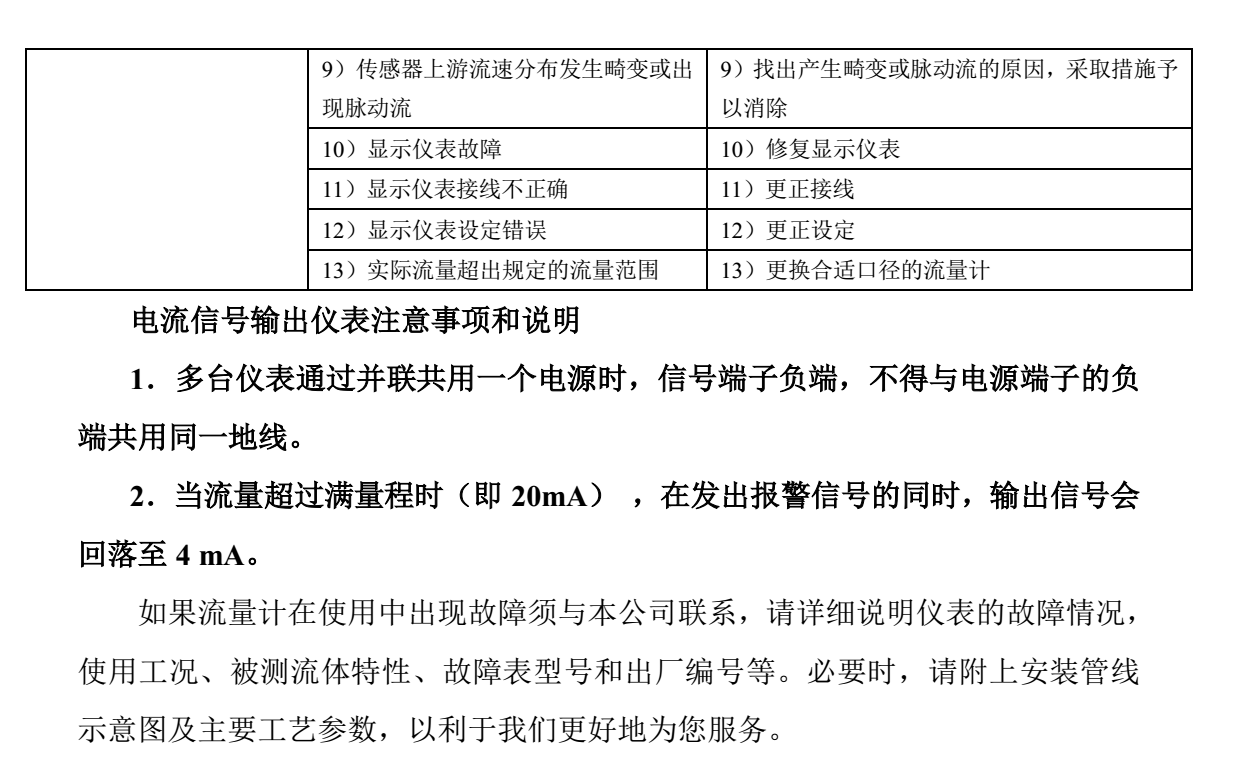

有机溶剂用涡轮流量计故障排除说明2

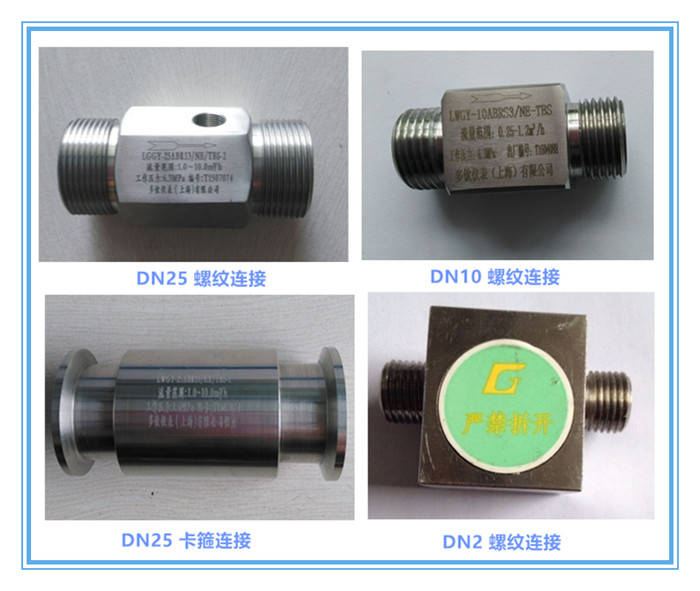

涡轮流量计样品实际拍摄:

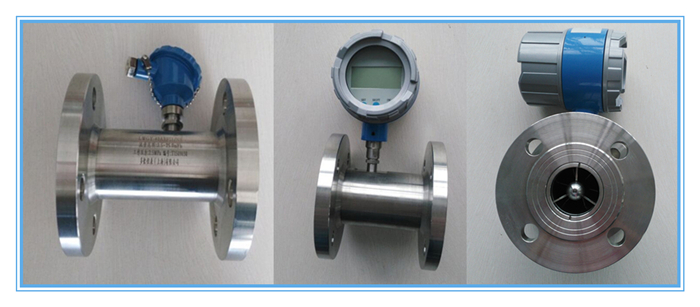

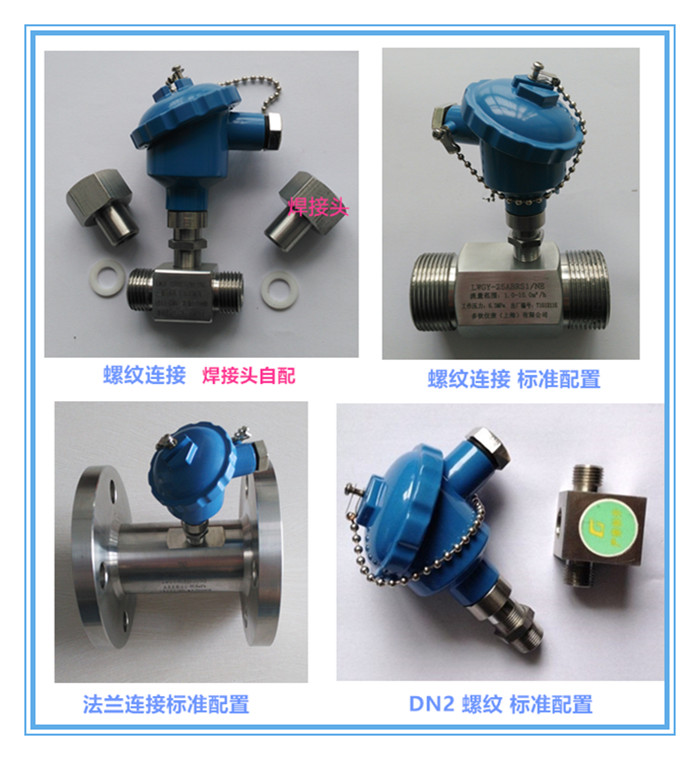

有机溶剂用涡轮流量计精品展示1

有机溶剂用涡轮流量计精品展示2

                               (涡轮流量传感器不同规格不同连接方式)

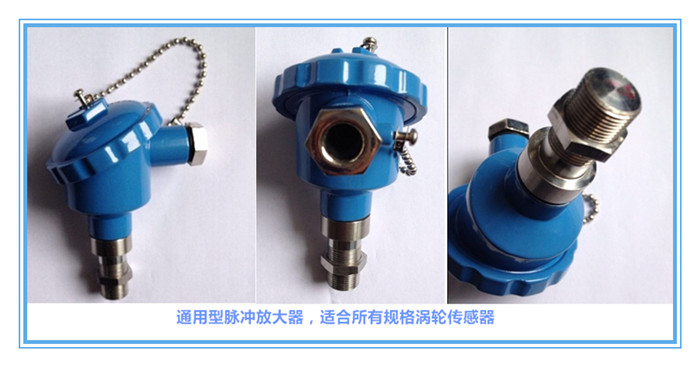

有机溶剂用涡轮流量计精品展示3

                                        (配套使用放大器,脉冲输出)

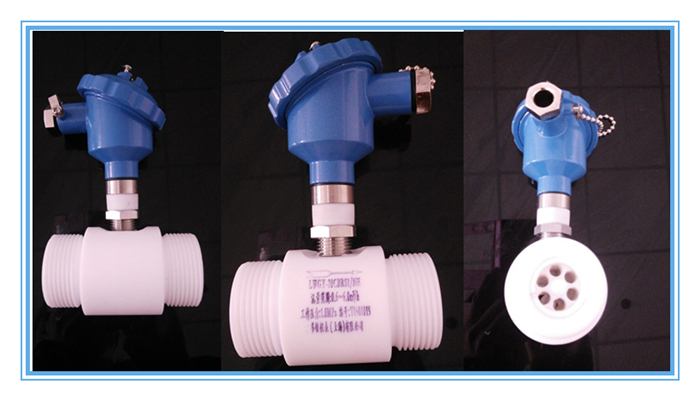

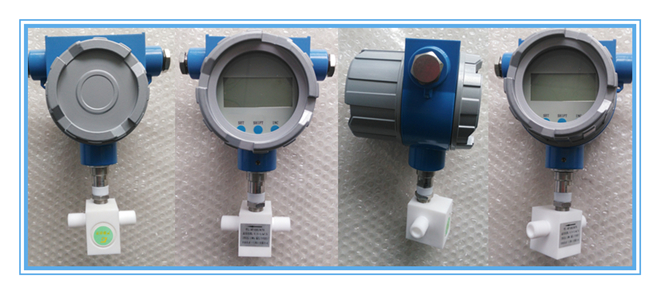

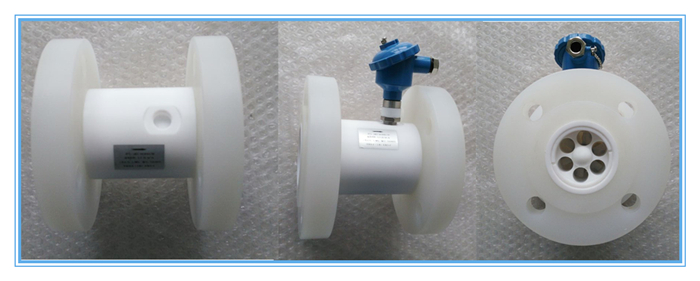

有机溶剂用涡轮流量计精品展示4

                                               (全四氟材质)

有机溶剂用涡轮流量计精品展示5

                                                (DN2mm 涡轮流量计)

有机溶剂用涡轮流量计精品展示6

                                                   (全四氟材质 法兰连接)

有机溶剂用涡轮流量计精品展示7

                                              (304不锈钢   法兰连接)






有机溶剂也可以用金属浮子流量计来测量:

金属浮子流量计详细介绍:http://www.duoqinyibiao.com/chanpin/detail/67

说明书下载:http://www.duoqinyibiao.com/xiazai/detail/120








售后与质保



多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
