当前位置:产品中心  >  一体化温度变送器  > 一体化温度变送器

一体化温度变送器

一体化温度变送器
型    号:AK-W系列
品    牌:多钦仪表
所属分类:一体化温度变送器
所 在 地:上海
更新日期:2017.07.10 12:43:28
分享到: 4

AK-W一体化温度变送器,输出4~20mA,直接测量各种生产过程中的0~1800℃范围内液体、蒸汽和气体介质以及固体表面温度。


一体化温度变送器应用

AK-W一体化温度变送器通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量各种生产过程中的0~1800℃范围内液体、蒸汽和气体介质以及固体表面温度。

体化温度变送器主要特点

●二线制输出4~20mA,抗干扰能力强;

●节省补偿导线及安装温度变送器费用;

●测量范围大;

●冷端温度自动补偿,非线性校正电路。

一体化温度变送器工作原理

热电偶(阻)在工作状态下所测得的热电势(电阻)的变化,经过温度变送器的电桥产生不平衡信号,经放大后转换成为4~20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。

一体化温度变送器产品执行标准

    IEC584

    IEC1515

    IEC751

    JB/T7391-94

  一体化温度变送器测温范围及允差

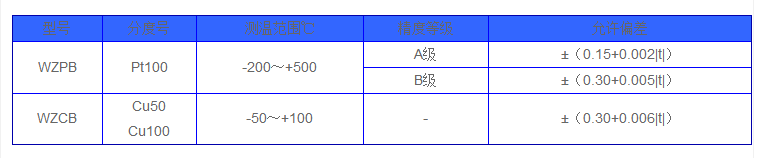

一体化温度变送器测量范围

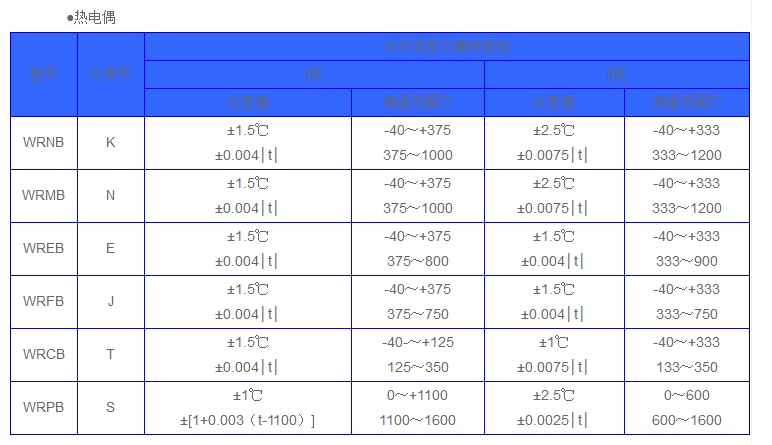

一体化温度变送器允许公差

  ♦ 输出信号:4~20mA,负载电阻250Ω,传输导线电阻100Ω

  ♦ 输出方法:二线制

  ♦ 允差等级:0.1;0.2;0.5

  ♦ 供电电源:24V.DC±10%

  ♦ 防护等级:IP65

绝缘电阻

 仪表输出接线端子与外壳之间的绝缘电阻应不小于50Ω

热响应时间

    当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间,通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响时间;

    当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间。

基本误差

    仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。

工作环境

工作环境

选型代码以及功能

选型代码1

 选型代码2

选型须知

 ♦ 型号

 ♦ 分度号

 ♦ 热电偶(阻)精度等级

 ♦ 安装固定形式

 ♦ 保护管材质

 ♦ 长度或插入深度

    例A:带温度变送器热电偶,K型,固定螺纹M27×2,保护管316L,长度450mm,插入深度300mm。TL-WRNB-220,L=450×300,dⅡBT4,保护管316L,螺纹M27×2。




售后与质保

多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;
服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
