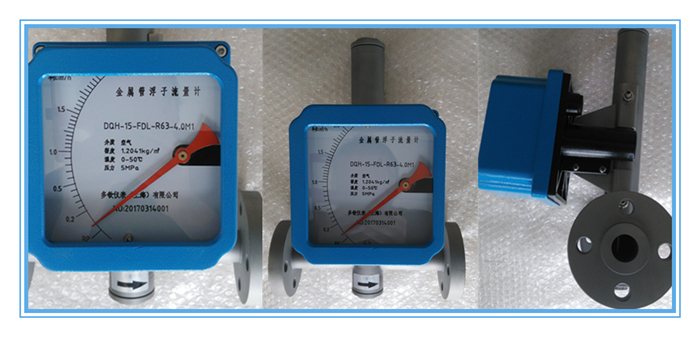

高压型金属浮子流量计压力等级

        ★  DN10、DN15、  DN20、DN25、  DN32、  DN40、DN50：4.0MPa（最大 20MPa）

       ★ DN80、DN100、DN150：1.6MPa

        （ 最大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）

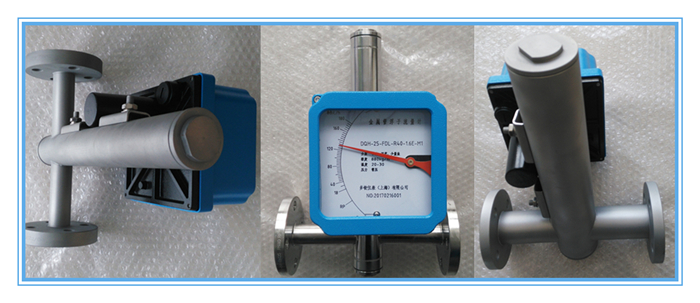

高压型金属浮子流量计 常用型号：DQH-25FDL-R63-1.6E-M1
型号注解：金属浮子流量计，纯机械式，高压型，额定压力6.3MPa，测量介质为空气，DN25，表体材质为304不锈钢，水平安装左进右出型，温度低于100度，显示瞬时流量，无累计无输出，法兰型，自配安装法兰等紧固件。

流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价.

选型样本下载：http://www.duoqinyibiao.com/xiazai/detail/65

说明书下载：http://www.duoqinyibiao.com/xiazai/detail/120

 金属浮子流量计产品特点：

★  金属管浮子流量计适用于小口径和低流速介质流量测量；

★  工作可靠，维护量小，寿命长；

★  金属管浮子流量计对于直管段要求不高；

★  较宽的流量比10：1；

★  双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；

★  非接触磁耦合传动；

★  金属管浮子流量计全金属结构，适于高温、高压和强腐蚀性介质；

★  可用于易燃、易爆危险场合；

★  可选二线制、电池、交流供电方式；多参数标定功能；

★  金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.

高压型金属浮子流量计 原理结构

由下而上的流体通过直立的测量管时，浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器，带动指示器中的指针转动。

金属浮子流量计技术要求：

★ 测量范围：水（2.5～60000）L/h

                        空气（0.07～2000）m³/h （在0.101025 MPa、20℃）。

★ 准确度等级： 1.5、2.5级。

★  量程比： 10：1。

★ 工作压力： DN15～50，4 MPa； DN80～100，1.6MPa。

★ 介质温度： －80℃～200℃（内衬F46流量计0℃～80℃）。

★ 液体介质粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

★ 连接方式：法兰连接、螺纹连接等；法兰采用GB/T9119.8～10标准。

★  总长度： DN15～100 250mm。

★  测量管材质：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316衬F46等；如用户有特殊要求可特殊订货。

电性能

★ 输出信号：二线制（4～20）mA、三线制（0～10）mA。

★  线性度：1%；

★ . 电源：DC 24（1±₊₁₀^-15%）V。

★  功率消耗：25 mW。

★  环境温度：－25 ℃～55 ℃。

★  温度影响：0.5%/10 ℃。

★ 负载电阻：DC （0～10）mA （0～1）kΩ；

        （4～20）mA （0～600）Ω。

★  接线电缆：RVVP 3×28/0.15。

★  防爆等级：ExiaⅡCT5。

★ 配安全栅型号：LB906型。

★ .电远传变送器：HK-H810型或ESK-I（二线制）。；

★  接线图：

安装尺寸：

选型参考：

流量范围对照表：

使用与维修

★ 安装流量计之前一定要将管道内的焊 渣、杂物清理干净。

★  流量计必须垂直于地面安装其倾斜度不得超过2°。否则会影响测量准确度。

★ 为了确保流量计的测量准确性，应在流量计的进口端增加不少于10DN的直管段，出口端不少于5DN的直管段，测量时调节控制阀必须安装在流量计的下游。

★  若被測介质为大的脉动流或两相流，应在流量计的上游安装缓冲器来消除或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计最好使用阻尼型的。

★ 若被測介质较脏或含有导磁颗粒时，应在流量计的上游安装过滤器或磁过滤器。

★  流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷，否则应增加固定流量计的支撑。

★ 为了便于流量计的保养维修，磁过滤器的清洗以及用户管路的定期维护保养，建议使用如图所示的旁路管道。

  当流量计用于气体测量时，应保证 管道内的工作压力不少于5倍流量计 的压力损失，使流量计能够稳定正常动作。（图6 安装图）

★  对电远传及带报警限位开关的流量计在使用前，打开仪表盖，按接线图示正确接线。对于报警型的旋松限位开关处的螺丝，用户根据需要设定限位报警位置，并旋紧螺丝，复原后使用。

★  按仪表指示器中的警示牌，取出运输中防止浮子振动的阻动件，复原后再使用仪表。

★ 若开启流量计时，由于管道内没有压力或系统还未达到仪表正常使用的工作压力，必须缓慢开启控制阀，直到系统正常，仪表方可使用，否则容易造成指针跳动或浮子的突然撞击而损坏的现象。

★ 用户使用时，若被測流体的密度与水不同时，或被測气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算，换算方法见附录。

更多内容参考：金属浮子流量计http://www.duoqinyibiao.com/chanpin/detail/67

同系列产品展示：

                                                                 （智能型）

                                                             （下限报警型）

                                                              （水平安装型）

                                                          （大口径尺寸DN150）

                                                   （纯机械式  垂直安装）

                                                 （防爆型  垂直安装）
