回零型金属浮子流量计采用可变面积式测量原理生产研究，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有 0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。

技术参数：

 ▲　流量计口径：DN15，DN25，DN50，DN80，DN100，DN150（其它口径请与制造商协商）

  ▲　流量范围：液体：1.0～150000l/h ；气体：0.05～3000m3 /h  　

  ▲　量 程 比： 10 ∶1，20∶1（特殊）

  ▲　精    度 ：1.5级，1.0级（特殊）

   ▲　压力等级 ： DN15、DN25、DN50：4.0MPa（最大 20MPa）

                               DN80、DN100、DN150：1.6MPa

                             （ 最大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）

   ▲　介质温度 ：标准：-30℃～+120℃，高温：120℃～350℃；四氟衬里不得高于80℃

   ▲　供电电源：24VDC（12～36VDC）、锂电池供电、220VAC

   ▲　输出信号： 二线制：4～20mADC、4～ 20mADC+HART 协议；可选继电器报警，触点熔量0.1A、24VDC

   ▲　输出负载 ： 500Ω（24V供电时）

   ▲　环境温度 ：就地型：-40℃～120℃    远传型：-30℃～60℃

   ▲　存储条件 ： 温度：-40℃～85℃      湿度：≤85%

   ▲　连接方式 ：标准型：法兰标准GB/T9119-2000，用户可指定；食品型：卡箍连接方式 ；特殊型：按照用户要求设计

   ▲　电缆接口： M20×1.5，1/2NPT

   ▲　外壳防护 ： IP65

   ▲　防爆标志 ：本安型：ExiaIICT6，隔爆型：ExdIICT6

   ▲　压力损失 ：详见流量表

   ▲　介质粘度 ：DN15：η＜5mPa.s ； DN25：η＜250mPa.s ； DN50～DN150：η＜300mPa.s

   ▲　测量管及： R1：304，1Cr18Ni9Ti；     Ro：316，0Cr18Ni12Mo2Ti；

   ▲  浮子材质 ： RL：316L，00Cr17Ni14Mo2Ti； H：哈氏合金b、哈氏合金c；

                              Ti：钛合金                  Rp：聚四氟乙烯内衬。

   ▲  卫生型 ：表面光洁度＜0.8Ra

 原理结构

由下而上的流体通过直立的测量管时，浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器，带动指示器中的指针转动。

安装尺寸：

流量范围对照表：

使用与维修

★ 安装流量计之前一定要将管道内的焊 渣、杂物清理干净。

★  流量计必须垂直于地面安装其倾斜度不得超过2°。否则会影响测量准确度。

★ 为了确保流量计的测量准确性，应在流量计的进口端增加不少于10DN的直管段，出口端不少于5DN的直管段，测量时调节控制阀必须安装在流量计的下游。

★  若被測介质为大的脉动流或两相流，应在流量计的上游安装缓冲器来消除或减弱脉动，保证介质的流动是单相稳定的，同时，建议流量计最好使用阻尼型的。

★ 若被測介质较脏或含有导磁颗粒时，应在流量计的上游安装过滤器或磁过滤器。

★  流量计的安装应能适当支撑管道的振动或减少流量计的轴向负荷，否则应增加固定流量计的支撑。

★ 为了便于流量计的保养维修，磁过滤器的清洗以及用户管路的定期维护保养，建议使用如图所示的旁路管道。

  当流量计用于气体测量时，应保证 管道内的工作压力不少于5倍流量计 的压力损失，使流量计能够稳定正常动作。（图6 安装图）

★  对电远传及带报警限位开关的流量计在使用前，打开仪表盖，按接线图示正确接线。对于报警型的旋松限位开关处的螺丝，用户根据需要设定限位报警位置，并旋紧螺丝，复原后使用。

★  按仪表指示器中的警示牌，取出运输中防止浮子振动的阻动件，复原后再使用仪表。

★ 若开启流量计时，由于管道内没有压力或系统还未达到仪表正常使用的工作压力，必须缓慢开启控制阀，直到系统正常，仪表方可使用，否则容易造成指针跳动或浮子的突然撞击而损坏的现象。

★ 用户使用时，若被測流体的密度与水不同时，或被測气体的参数和工作状态与制造厂家规定不同时应对流量计示值读数进行换算，换算方法见附录。

特别注意：

★ 必须保证仪表的清洁，特别是仪表中孔板、椎管的表面和浮子必须保持清洁，因而仪表使用一段时间后应取下清洗。

★ 指示器的两盖必须密封，防止灰尘进入，影响正常工作。

★ 若仪表运转不稳，指针跳动的主要原因除流量本身脉冲外，还要考虑介质有两相流的可能性(即液相和气相同时存在)，只要采取措施消除两相流的存在，即可保证仪表稳定运转。

指针卡死处理方法

一:指针卡死

金属管浮子流量计首次使用时开启阀门过快，使得浮子飞快向上冲击止动器，造成止动器变形而将浮子卡死。但也不排除由于浮子导向杆与止动环不同心，造成浮子卡死。处理时可将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可进行校正，然后将浮子装好，手推浮子，感觉浮子上下通畅无阻卡即可，另外，在金属管浮子流量计安装时一定要垂直或水平安装，不能倾斜，否则也容易引起卡表并给测量带来误差。

二、指针抖动:

★ 金属管浮子流量计轻微指针抖动:一般由于介质波动引起。可采用增加阻尼的方式来克服。

★ 中度指针抖动:一般由于介质流动状态造成。对于气体一般由于介质操作压力不稳造成。可采用稳压或稳流装置来克服或加大浮子流量计气阻尼。

★ 剧烈指针抖动:主要由于介质脉动，气压不稳或用户给出的气体操作状态的压力、温度、流量与金属管浮子流量计实际的状态不符，有较大差异造成浮子流量计过量程。

同系列样品展示：

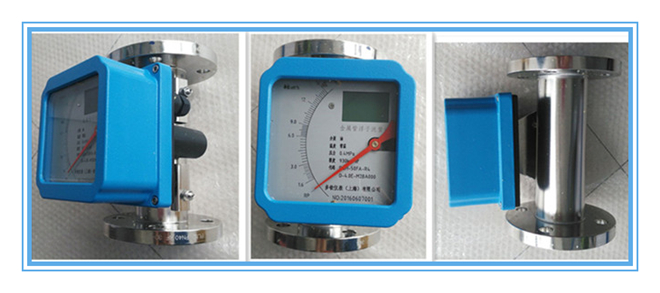

                                                   （纯机械式  垂直安装）

                                                  （纯机械式  水平安装）

                                                    （大口径  水平安装）

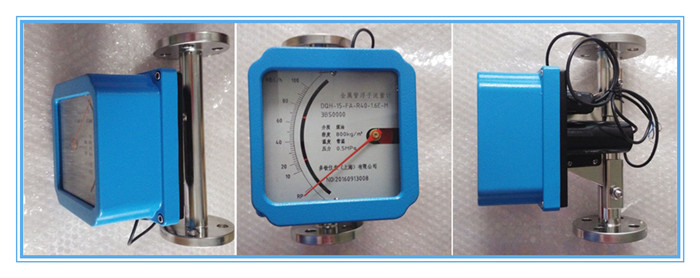

                                                （ 触点报警  垂直安装）

                                                          （防腐型  垂直安装）

                                                 （防爆型  垂直安装）
