螺纹型椭圆齿轮流量计

螺纹型椭圆齿轮流量计
型    号:LC
品    牌:多钦仪表
所属分类:螺纹型椭圆齿轮流量计
所 在 地:上海
更新日期:2017.05.16 12:29:31
分享到: 4

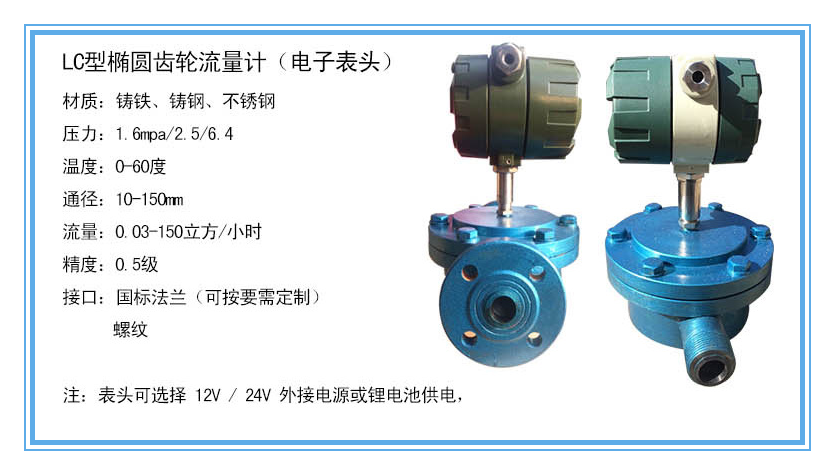

DN10-50;螺纹型,显示瞬时流量和累计流量、输出型、机械式、电子智能型表头等多种。




螺纹型椭圆齿轮流量计性能参数:

 ★ 口径:DN10-50

★ 材质:铸铁、铸钢、不锈钢

★ 显示:纯机械式;回零型;双排数显智能表头、显示瞬时流量和累计流量,带远传功能等多种

★ 接口:内螺纹、外螺纹

★ 供电:无供电、锂电池供电、12V、24V

★ 压力:1.6MPa、2.5MPa、4.0MPa、6.3MPa

★ 温度:0-60°C




 螺纹型椭圆齿轮流量计常用型号:

选型所需参数:流体名称、流体粘度、管道材质和口径、最高最低工作压力、介质温度、流量范围以及现场工况要求等。

 常用型号:LC-100A16

型号注解:椭圆齿轮流量计,测量介质为油类,温度低于60度,DN100,额定压力4.0MPa,表体材质为铸铁,精度0.5,智能型显示瞬时流量和累计流量,输出4-20mA,24V供电,外螺纹连接

流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.



椭圆齿轮流量计螺纹型



工作原理参考:机械式椭圆齿轮流量计

说明书下载






螺纹型椭圆齿轮流量计作原理:(双转子齿轮啮合)

椭圆齿轮流量计螺纹型工作原理






螺纹型椭圆齿轮流量计规格齐全,品种繁多



椭圆齿轮流量计螺纹型规格

椭圆齿轮流量计螺纹型规格2



椭圆齿轮流量计螺纹型规格3

椭圆齿轮流量计螺纹型高温型

椭圆齿轮流量计螺纹型配套过滤器






螺纹型椭圆齿轮流量计读数方便,显示瞬时流量和累计流量:



 椭圆齿轮流量计螺纹型多种规格样品




 保证精度测量范围:

椭圆齿轮流量计螺纹型流量范围






安装与使用

1、仪表在安装的方向应该使仪表壳体上所示箭头方向与液体方向相同,安装位置应注意便于读书。

2.仪表尽量安装在常温场合,勿安装在有害气体及强烈热辐射的场合,致使仪表计数器部分受损害。

3.椭圆齿轮尽可能安装成水平位置,即刻度盘应该装成垂直位置(分度“0” 应该在上面,以减少椭圆齿轮两平面与壳体间的摩擦,降低零件磨损。

4.仪表安装在泵的输出端,若装在吸入端,仪表过滤器压力损失使泵的吸入负压增大,泵转轴处的液体外流也造成仪表的误差增大,泵的吸入端的法兰也应该防止漏气,否则也会造成仪表的误差增大。

5.在仪表前需装过滤器,不让大于0.2毫米的微粒通过,防止仪表因微粒而堵塞,过滤器应易于清洗。

6.仪表前最好安装逆阀,使管道液体只能单向流动,防止计数器的损害。

7.仪表建议如图5所示,设置旁路与阀,可安装在水平垂直或其他方向馆到上,自上而下,自下而上,自左而右,自右而左。

椭圆齿轮流量计螺纹型安装方式

8.仪表在使用时,应该表内充满液体,被测液体内不应该混有气体,否则致使测量不准。液体混有气体必须在仪表前安装气体分离器。

9.仪表安装前,表前管道应仔细清除杂物,只有当仪表接至管道时,才能去除仪表接口上的封塞,以防杂物进入表内。在安装仪表时,应防止杂物跌入管道。

10.流量超过规定最大流量时,椭圆齿轮随着转数提高而磨损增加,且压力损失急剧增加,所以应避免使用,低于最小流量虽仍能计算,但误差增大,液体黏度在10厘泊时仪表的启动流量约为满量程的1% 左右。

11.每台仪表在出厂时都用7号机械油表在室温条件下标定,油的黏度因室温而异,常温下月13厘泊。理论上容积式流量计的测量液体黏度变化,不会影响测量精度,但实际上因测量室内壁与椭圆齿轮之间存在着间隙,间隙中产生的泄露量受液体黏度影响而变化。

12.用于测量高度黏度液体时,一般均将液体加热以降低黏度,然后再管道内流通,当仪表停用后,仪表内充满的液体冷却而变粘。如要在启用,必须用蒸汽在标题外部把液体冲热的方法加热,待仪表内液体黏度降低后才能使用,否则粘液会要住传动零件等致使损坏。严禁扫线蒸汽通过表体,以免损坏仪表。

13.被测液体温度不应高于规定值,超过了甚至会卡住不动,液体温度变化也造成黏度影响的附加误差。另外,温度增加也造成新月空间体积的增加,使仪表“走得慢”,测量室与椭圆齿轮如为铸铁时附加误差约为+0.33%/100℃;测量室为铸铁,椭圆齿轮如为铸铝时附加误差为+0.14%/100℃。

14.管道中的流量不应急剧地增加或减少,应避免管道振动,水力冲击和压力急剧波动等现象,否则将影响仪表正常工作。

15.压力损失与液体流量的平方成正比,液体黏度增加,压力损失也增大。





保管,包装和运输:

仪表应该保存在干燥的房间内,并要有专用的包装箱,以防止仪表受损。

仪表装箱时,刻度盘应放在上面,在木箱内应固定固牢,防止仪表移动,运输时损坏。

包装箱上应该有不易擦掉的标志:“向上”或“ ”,“精密仪表”或“符号”,“小心轻放”等字样。

仪表的运输,应该在装箱后进行,应避免撞击和剧烈震动。

仪表拆箱为安装前,仍应封闭进出口,防止杂物进入仪表内。






机械式内螺纹样品展示:



椭圆齿轮流量计螺纹型 内螺纹
