电池供电型电磁流量计

电池供电型电磁流量计
型    号:DMF
品    牌:多钦仪表
所属分类:电磁流量计电池供电
所 在 地:上海
更新日期:2017.05.11 12:10:18
分享到: 4

3.6V干电池供电,一体式,显示瞬时流量和累计流量。




电池供电型电磁流量计是为供水企业实际要求而专门设计的计量仪表。可以优化供水用水和确保准确的水贸易计量结算。符合ISO9104(GB/T 18659)和ISO4064(GB/T 778)标准,测量精确,可靠性高,稳定性好,寿命长。

电池供电型电磁流量计主要适用于工况现场无外接供电条件,需自行供电的场合。

电池供电型电磁流量计由电磁流量转换器和电磁流量传感器两部分组成

电磁流量传感器:传感器主要作用是把流量信号变成电信号,它又由测量管、电极、外壳等组成。

电磁流量转换器:转换器的主要作用是把传感器送来的电信号经内部处理后变为数字量信号,由此实现流量的测量。

电池供电型电磁流量计采用特殊设计的传感器励磁系统,和高性能锂电池供电系统,并采用了 16位嵌入式超微功耗处理器,具有以下功能:

全数字量信号处理,测量稳定、测量精度高抗干扰能力强

自动双向流量测量、现场瞬时流量、正反向累计总量显示

自诊断故障报警

GSM数据无限远传






技术参数:

公称通径:DN10-DN1200 DN150-DN6000(可选插入式电磁流量计

公称压力:0.6~4.0Mpa(特殊压力可定制)

精 确 度:±0.2%、±0.5%

测量范围:0.02~8m/s

测量介质(电导率):〉20μs/cm

介质温度:-20℃~180℃

环境温度:-10℃~160℃

环境湿度:≤95%(相对湿度)

供电方式:3.6V/DC内置锂电池供电,连续工作时间5-10年 (3.6V、12V)

电极材料:316L不锈钢,HC、HB、钛、钽、铂、铱合金

衬里材料:氯丁橡胶、聚氨脂橡胶、PTFE、F46、PFA

连接方式:法兰式、插入式、夹持式(可选)

结构形式:一体型、分体型 (可选)

防护等级:IP68 、IP65(可选)

显示方式:LCD大屏幕液晶显示瞬时流量、流速、(压力),正、反向累积总量以及报警提示符

输出信号:脉冲输出0.0001-10,频率输出1-1000HZ任意设置(无源光耦输出)

通讯方式:GSM/GPRS无线数据远传(短信形式数据包)






电池供电型电磁流量计常用型号:DMF-100-105-1.6E01-0000C



电磁流量计,DN100,标准式不锈钢电极聚四氟乙烯内衬法兰式安装,温度低于120度,兰申转换器,额定压力1.6MPA,电池供电,现场显示瞬时流量和累计流量,流量计壳体和法兰材质均为碳钢,需要自配法兰、螺栓螺母等紧固件,不防爆。



流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.

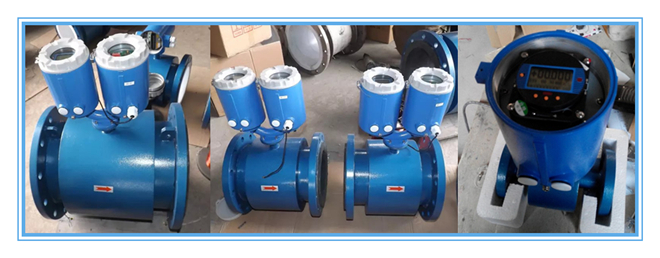

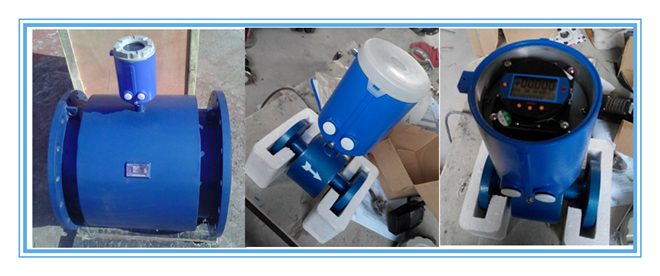

 电池供电型电磁流量计样品

电池供电型电磁流量计

选型样本下载:  http://www.duoqinyibiao.com/xiazai/detail/63



使用说明书下载: http://www.duoqinyibiao.com/xiazai/detail/136






工作原理

电磁流量计是运用法拉弟电磁感应定律原理,即导电物体在磁场中作切割磁电线运动时,导体中产生感应电动势其感应电动势E为:



 E=KBdV

           流量Q为:Q=3600*V*S

式中:

K一仪表系数

B—磁感应强度(T)
       d一电极间距(m)

       V —流体平均流速(m/s)

       S —导管内截面积(m2)



测量流量时,导电性液体以流速V流过垂直干流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S. B. d为常量,所以流量与感应电动势E(或流速V)的大小成正比。






 量程范围对照表:

流量流速范围对照表:











仪表安装:



选择正确的安装地点和采用正确的安装方法是使用好电磁流量计的关键,若安装失误,不但会影响测量效果,还会影响测量精度,更会影响流量计的使用寿命,甚至会损坏流量计。



安装地点选择

为了使传感器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:

★ 尽量避开铁磁性物体及具有强电磁场的设备(如大电机.大变压器等),以免磁场影响传感器的工作磁场和流量信号。

★ 应尽董安装在干燥通风之处,不宜在潮湿.易积水的地方安装。

★ 应尽量避免日晒雨淋,避免环境温度高于60°C及相对湿度大于95%。

★ 选择便于维修,活动方便的地方。

★ 流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。





安装要求

为了您正确的测量,在选择管道上位置时应注意以下几点要求:

★ 传感器既可在直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

★ 介质在安装位置应该满管流动,避免不满管及气体附着在电极上。

★ 对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。

★ 流量计安装位置介质不满时,可采取抬高流置计后端管路的方法,使其满 管,严禁在管道最高点和出水口安装流量计。

★ 修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足前直管段≥10DN、后直管道≥5DN(DN为管径)。

★ 前后直管段为流量计前≥10DN,后端≥5DN。



仪表接线

★若采用分体安装连接的信号电缆采用定制的专用电缆线,电缆线越短越好。

★励磁电缆可选用Yz中型橡套电缆,其长度和信号电缆一样。

★信号电缆必须与其它的电源严格分开,不能敷设在同一根管子内。

★信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余的电缆剪 掉,并重新焊好接头。

★电缆斡旋传感器电器接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。

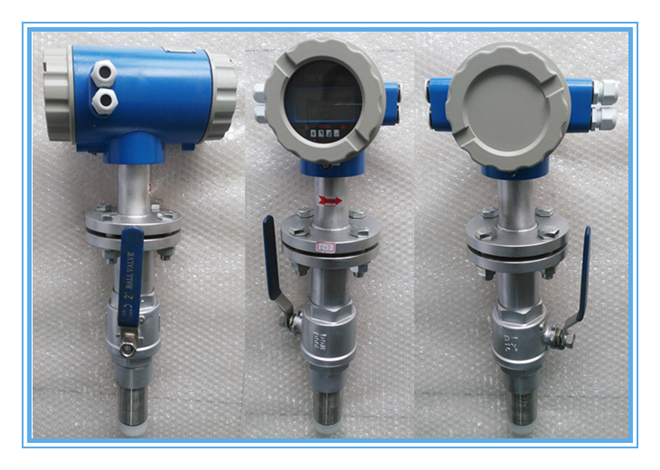

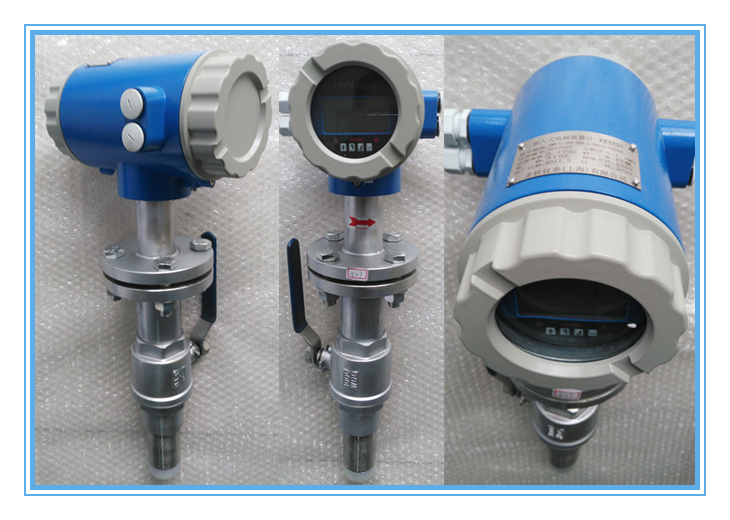

同系列样品展示:






售后与质保



多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
