高压型电磁流量计

★ 耐压等级：6.3MPa、10MPa、16MPa、25MPa、32MPa 等

★ 使用介质：所有导电性液体，比如水、酸碱盐溶液、泥浆纸浆等所有液体；

★ 使用要求：需要知道介质流体具体名称，确定其物理性质和化学性质，以便于准确的选择感应电极；介质必须满管；

★ 优势：精度0.5，正反向瞬时流量、正、反、净累计量、流速，可以空管报警、励磁报警等。

高压型电磁流量计常用型号：DMF-40-105-6.3E00-0000

电磁流量计,DN40，聚四氟乙烯内衬标准式不锈钢电极，法兰式安装，温度低于120度，兰申转换器，额定压力6.3MPA，高压型，可24V供电或220V供电可选，二线制4-20mA输出，现场显示瞬时流量和累计流量，流量计壳体和法兰材质均为碳钢，需要自配法兰、螺栓螺母等紧固件，不防爆。

流量计价格随选型规格、口径、配置变化影响，不是一口价产品，需要根据您的工况选型报价.

选型样本下载：  http://www.duoqinyibiao.com/xiazai/detail/63

使用说明书下载： http://www.duoqinyibiao.com/xiazai/detail/136

高压型电磁流量计技术参数

 ♦  公称通径：DN6～ DN1000mm

·♦  公称压力：4.0、6.3、10、16、25、32、40、70MPa

♦  精 确 度：示值的±0.5%,可选示值的±0.3%或±0.2%

♦  衬 里：聚氨酯、F46、F4

·♦  电极材料：含钼不锈钢、哈氏合金B、哈氏合金C、钛

·♦  结构形式：一体型、分体型

·♦  介质温度：-10 ～ +160℃

·♦  环境温度：-25℃ ～ +60℃

♦  ·介质电导率：≥5μs/cm

·♦  防爆标志：ExmbⅡT4

·♦  连接方式：法兰式；卡装式

法兰连接外形及安装尺寸

量程范围对照表

流量流速范围对照表

仪表安装:

选择正确的安装地点和采用正确的安装方法是使用好电磁流量计的关键，若安装失误，不但会影响测量效果，还会影响测量精度，更会影响流量计的使用寿命，甚至会损坏流量计。

安装地点选择

为了使传感器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：

★ 尽量避开铁磁性物体及具有强电磁场的设备(如大电机.大变压器等)，以免磁场影响传感器的工作磁场和流量信号。

★ 应尽董安装在干燥通风之处，不宜在潮湿.易积水的地方安装。

★ 应尽量避免日晒雨淋，避免环境温度高于60°C及相对湿度大于95％。

★ 选择便于维修，活动方便的地方。

★ 流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

安装要求

为了您正确的测量，在选择管道上位置时应注意以下几点要求：

★ 传感器既可在直管道上安装，也可在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。

★ 介质在安装位置应该满管流动，避免不满管及气体附着在电极上。

★ 对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。

★ 流量计安装位置介质不满时，可采取抬高流置计后端管路的方法，使其满 管，严禁在管道最高点和出水口安装流量计。

★ 修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足前直管段≥10DN、后直管道≥5DN(DN为管径)。

★ 前后直管段为流量计前≥10DN,后端≥5DN。

仪表接线

★若采用分体安装连接的信号电缆采用定制的专用电缆线，电缆线越短越好。

★励磁电缆可选用Yz中型橡套电缆，其长度和信号电缆一样。

★信号电缆必须与其它的电源严格分开，不能敷设在同一根管子内。

★信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪 掉，并重新焊好接头。

★电缆斡旋传感器电器接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

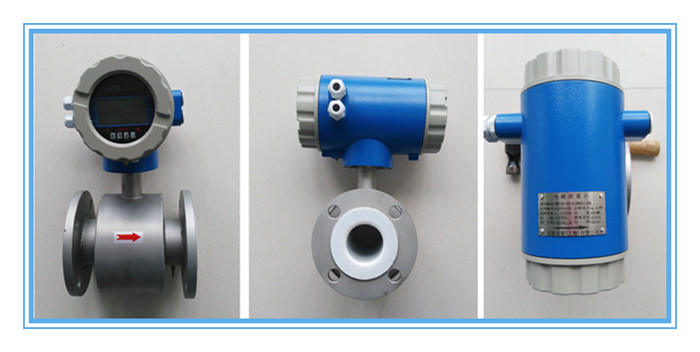

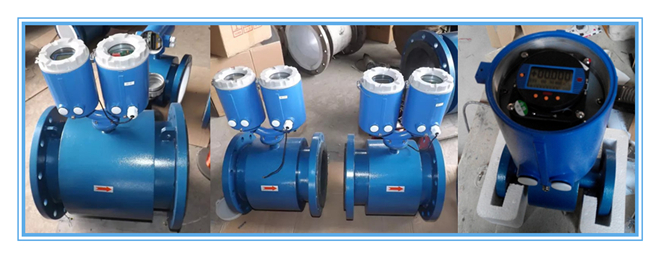

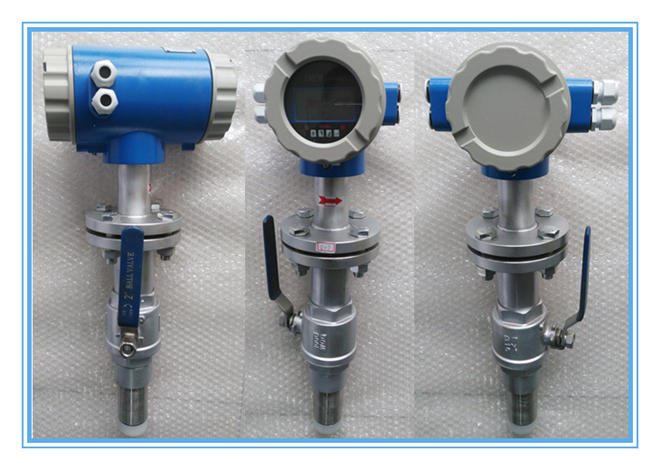

 同系列产品实拍

售后与质保

多钦仪表（上海）有限公司供应的所有产品：

所有产品质保2年；

免费提供电话咨询、指导安装调试等服务；

协商上门指导安装、调试等事宜，只收取合理的差旅费用；

量大可以免费上门指导安装、调试；

服务宗旨：不管产品使用多长时间，只要您找到我们，我们都会为您解决所有问题，直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
