卫生型涡街流量计

卫生型涡街流量计
型    号:DVS
品    牌:多钦仪表
所属分类:涡街流量计卫生型
所 在 地:上海
更新日期:2017.05.09 12:34:42
分享到: 4

卫生型,卡箍连接方便拆卸清洗,316L、316、304不锈钢材质。


卫生型涡街流量计:多适用于食品、卫生行业,卡箍连接,方便清洗安装。

卫生型涡街流量计:流量计壳体为316L不锈钢,也可根据需要定制316/304不锈钢.。

卫生型涡街流量计:  有现场显示型、脉冲输出型、电池供电型、485通讯输出型、在线稳压补偿型、电远传型等,可以根据自己需要来选择。

流量计价格随选型规格、口径、配置变化影响,不是一口价产品,需要根据您的工况选型报价.






卫生型涡街流量计常用型号: DVS-KG25O11U
型号注解:涡街流量计,卫生型,介质为气体,DN25,流量计壳体为316L不锈钢,介质温度:常温,额定压力1.6MPa;现场显示瞬时流量和累计流量,4-20mA输出,24V供电。

                   使用常见故障以及排除方法:http://www.duoqinsh.com/duoqinsh-Article-231837/

                                          选型样本下载 : http://www.duoqinyibiao.com/xiazai/detail/62

                                       使用说明书下载:http://www.duoqinyibiao.com/xiazai/detail/119

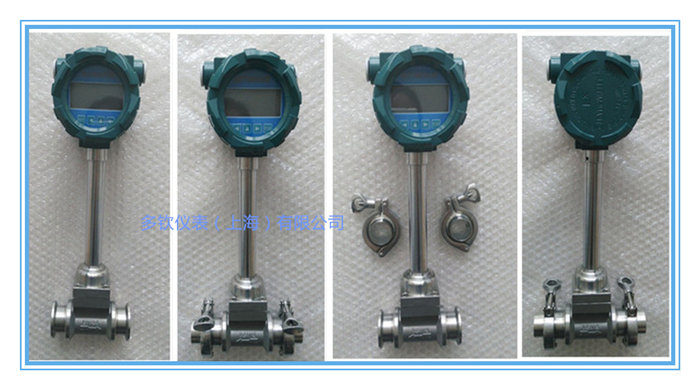

涡街流量计产品实拍:



选型所需参数:

被测介质名称、组分;工作状态下最小、常用和最大流量、介质最低、常用、最高压力和温度、管道材质、管道内径、显示方式以及信号输出配置等。

流量范围以及常用密度参考:










工作原理

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。





                      图(一)

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:


          f=StV/d 公式(1)

式中:

   f-发生体一侧产生的卡门旋涡频率

  St-斯特罗哈尔数(无量纲数)

  V-流体的平均流速

  d-旋涡发生体的宽度

由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,





图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

       K=N/Q(1/m³) 公式(2)

    式中:K=仪表常数(1/m³)。

       N=脉冲个数

       Q=体积流量(m³)






主要技术指标








仪表的安装设计

  仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

(一) 安装环境要求:

1. 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2. 避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3. 避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4. 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。

5. 仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。

6. 仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。

(二) 仪表管道安装要求:

1. 涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)



注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

1. 上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系

0.98Db≤Dp≤1.05Db

  上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db

2. 仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm

3. 测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表工称口径,单位:mm

4. 仪表在在管道上可以水平、垂直或倾斜安装。

5. 测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示

6. 测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处

如图(四)b所示



8. 测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。






同系列产品实拍:

                                                                (现场显示型)

                                                        (夹持式一整套配置)

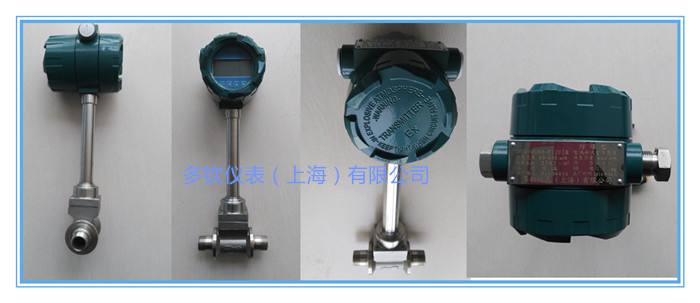

                                                                     (螺纹连接)

 涡街流量计法兰型

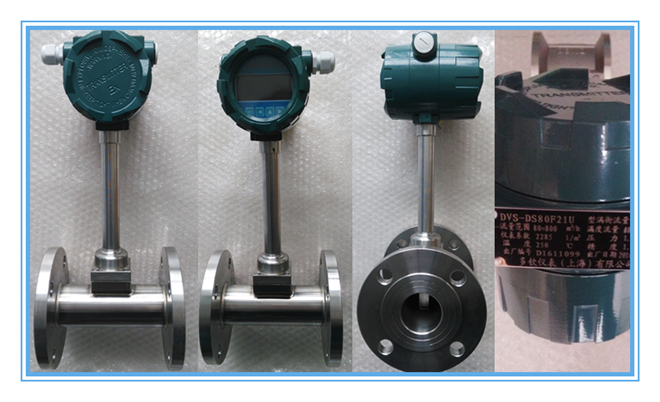

                                                                                                  (法兰型)

高温型

                                                                                 (高温型)

在线稳压补偿

                                                                       (在线稳压补偿型)

不同口径

                                                                                  (不同口径)

防腐型

                                                                                  (防腐型)

分体式

                                                                                (分体式  稳压补偿)

插入式

                                                                            (插入式)






售后与质保

多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;
服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
