微型金属管浮子流量计

微型金属管浮子流量计
型    号:LZZW
品    牌:多钦仪表
所属分类:微小型金属浮子流量计
所 在 地:上海
更新日期:2017.04.21 12:44:13
分享到: 4

微小型,精确测量,可以测量气体、液体。


 一、产品概述:

微型金属管浮子流量计,即微小流量金属管浮子式流量测量仪表,可测量液体、气体或蒸汽,该仪表采用变面积 式测量原理,测量部件由一个锥形测量管和浮子组成,具有坚固、稳定和应用范围广的特点。

连接方式有 水平连接或垂直连接,亦可选配入口压力变化或出口压力变化的压力调节器 (恒流阀),广泛应用于石油、化工、化纤、钢铁、食品、轻工、制药等行业的微小流量测量和过程控制。

微型金属管浮子流量计LZZW 系列为现场指示型仪表,可选装一个或二个本安防爆型报警开关 (需配备关联设备);LZDW 系列为电远传型仪表,输出 4~20mA 电流信号 (兼容 HART 通讯协议),同时采用LED 光柱现场指示流量。

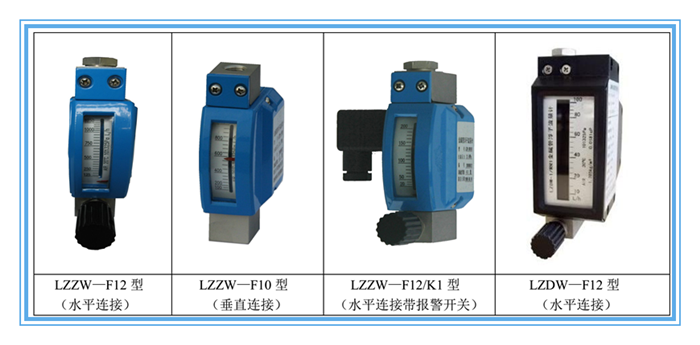

样品展示

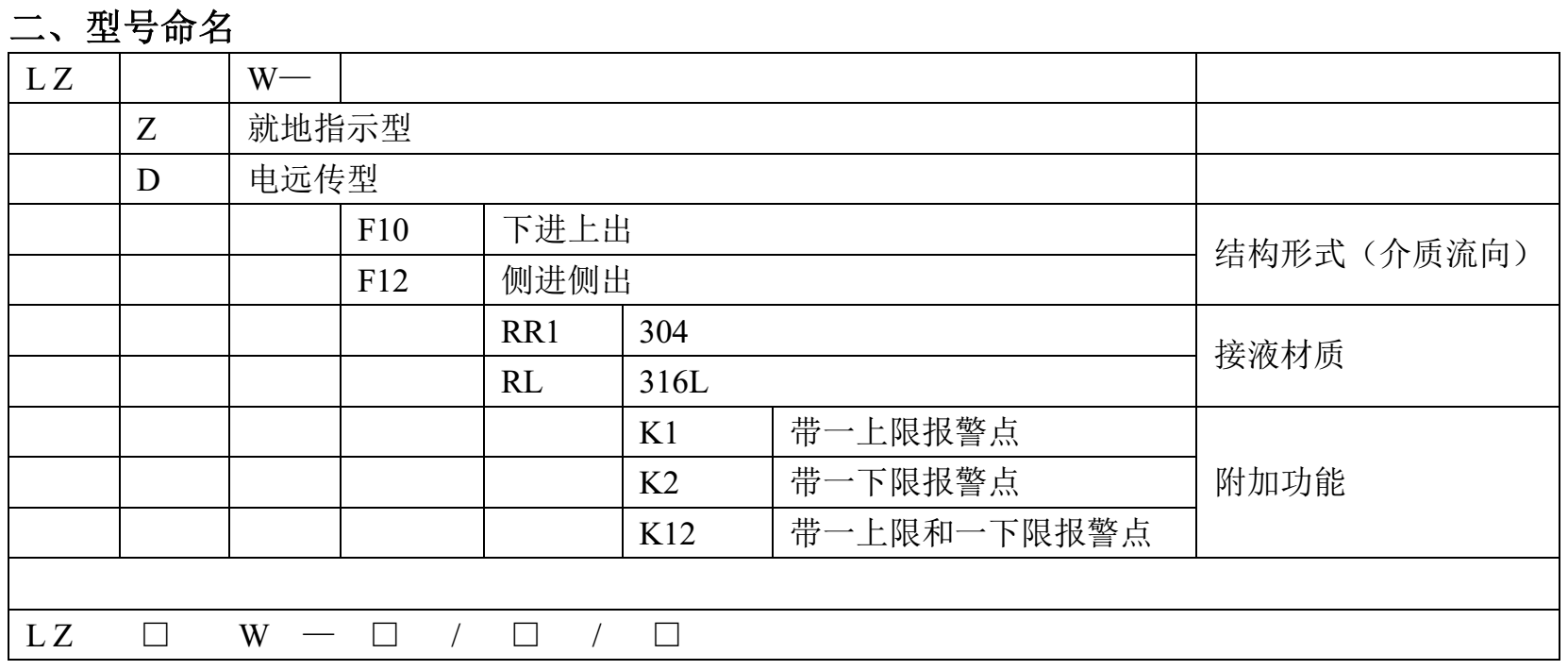

微型金属管浮子流量计选型目录






三、主要技术参数

  1、测量范围:水 (20℃)0.3~100L/h

   空气 (20℃ 101325Pa)5~3400L/h

  2、量 程 比:10 ∶1

  3、准确度等级:LZZW 系列 4.0 级,LZDW 系列 2.5 级



  4、最大工作压力:2.5MPa 或 6.4MPa,最大 13MPa

  5、介质温度:—80~+150℃,最高 300℃

  6、环境温度:—25~+65℃

  7、连接方式:1/4″NPT 内螺纹,可选Φ6 (Φ8)卡套连接或按用户要求

  8、限位报警:1~2 个报警开关 (可选,防爆等级 ExiaIICT3—T6 )

  9、电远传:电源电压:24(1±10%)V DC

  输出信号:(4~20)mA DC,二线制(兼容 HART 通讯协议)

  负载电阻:≤500 Ω (24V DC)

  10、防护等级:IP65

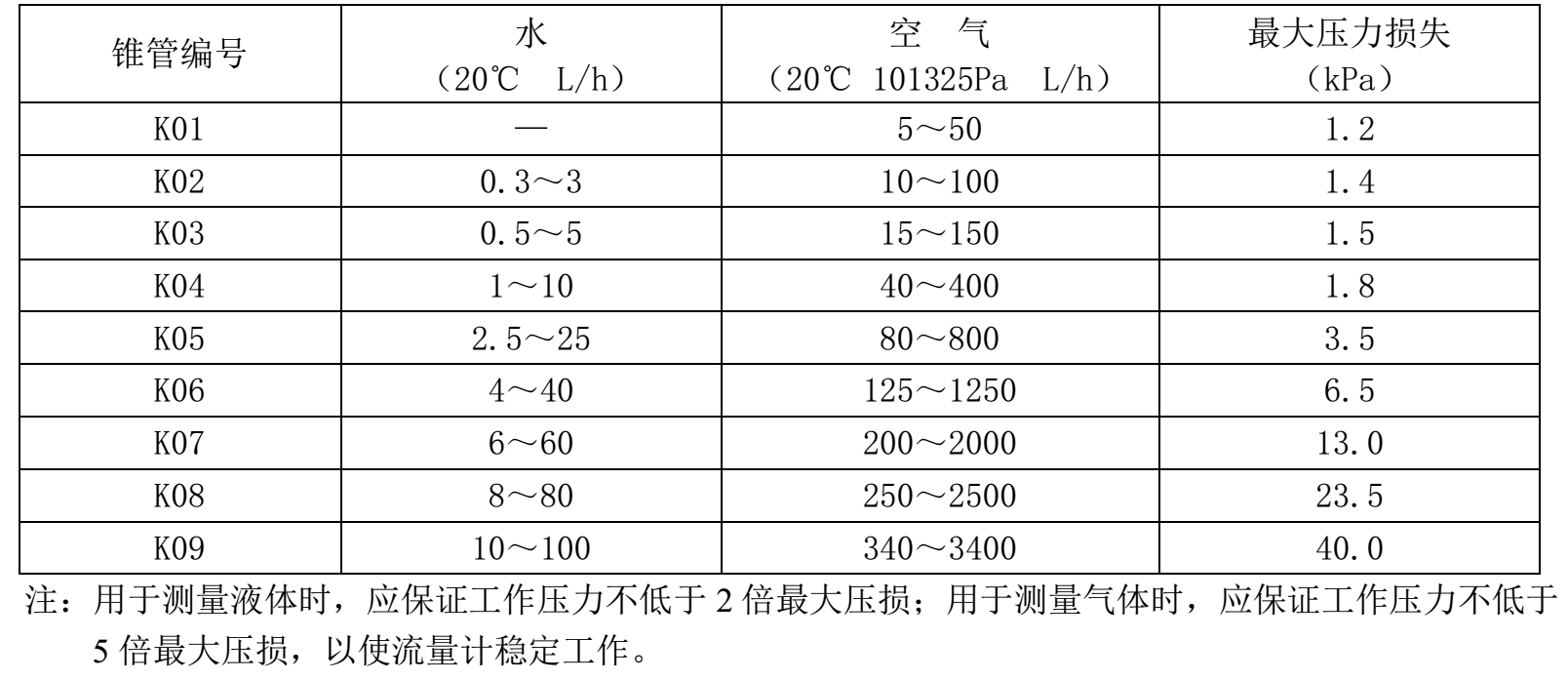

四、测量范围:

金属管浮子流量计测量范围

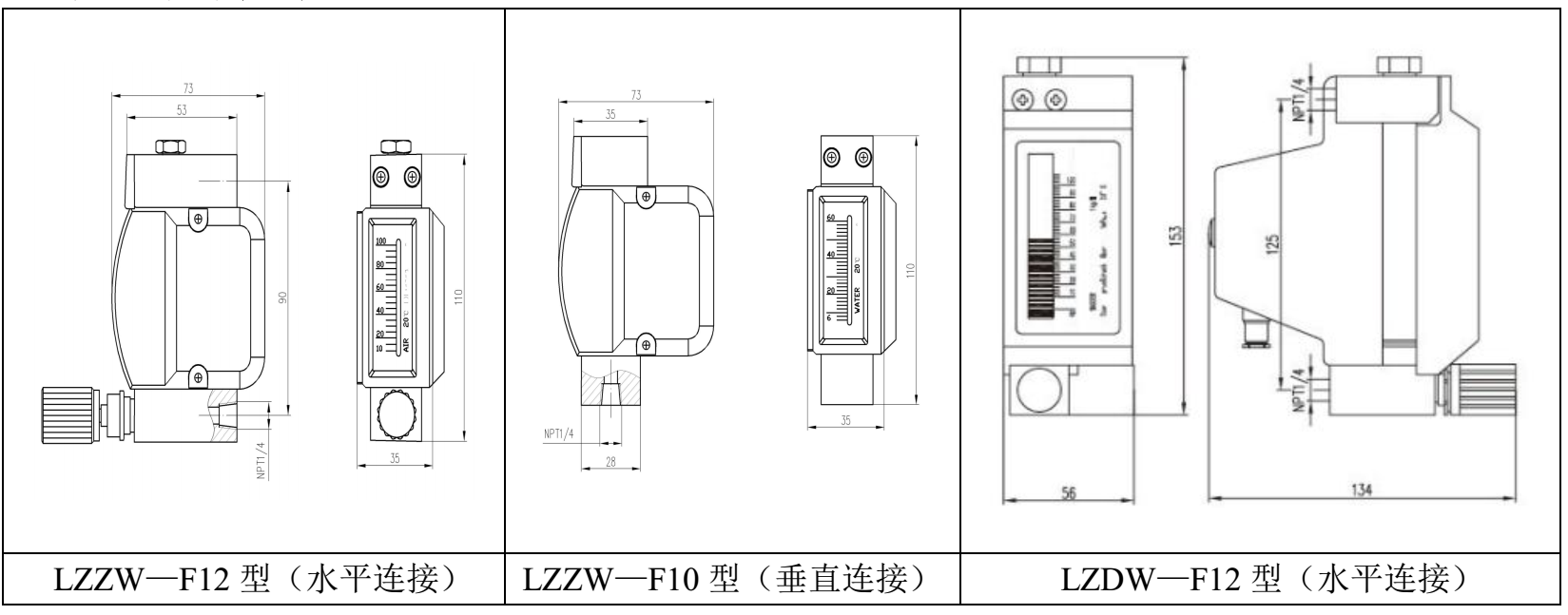

五、外形及安装尺寸

 微小型金属管浮子流量计外形安装尺寸

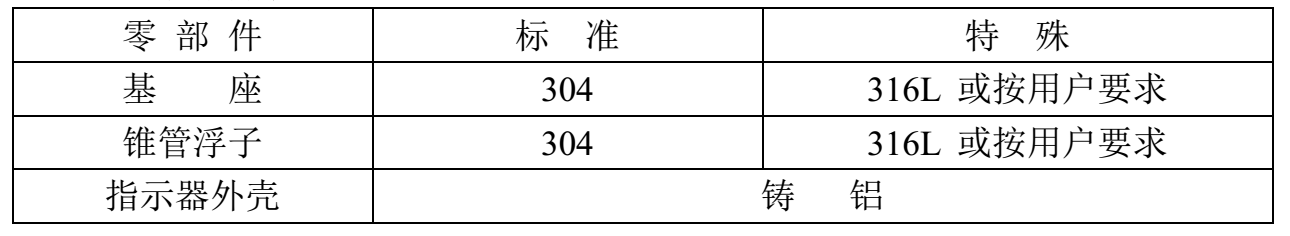

 六、主要零部件材质

微小型金属管浮子流量计主要零部件材质

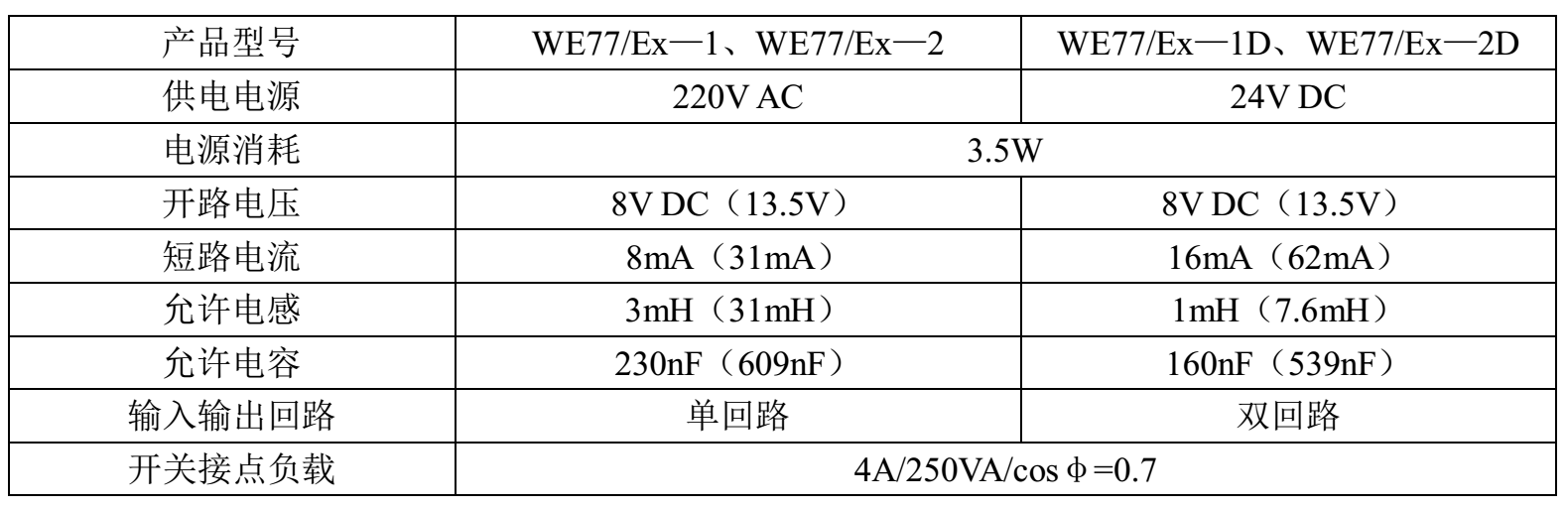

七、报警关联设备金属参数

带报警开关的微小流量金属管浮子流量计需配备关联设备,可选用接近开关输入的隔离式安全栅或晶体管继电器WE77/Ex—1、WE77/Ex—2。



晶体管继电器 WE77/Ex—1、WE77/Ex—2 由电源组、晶体管放大器和中间继电器组成,WE77/Ex—1带有一个安全控制电路,WE77/Ex—2 带有两个安全控制电路。

报警设备

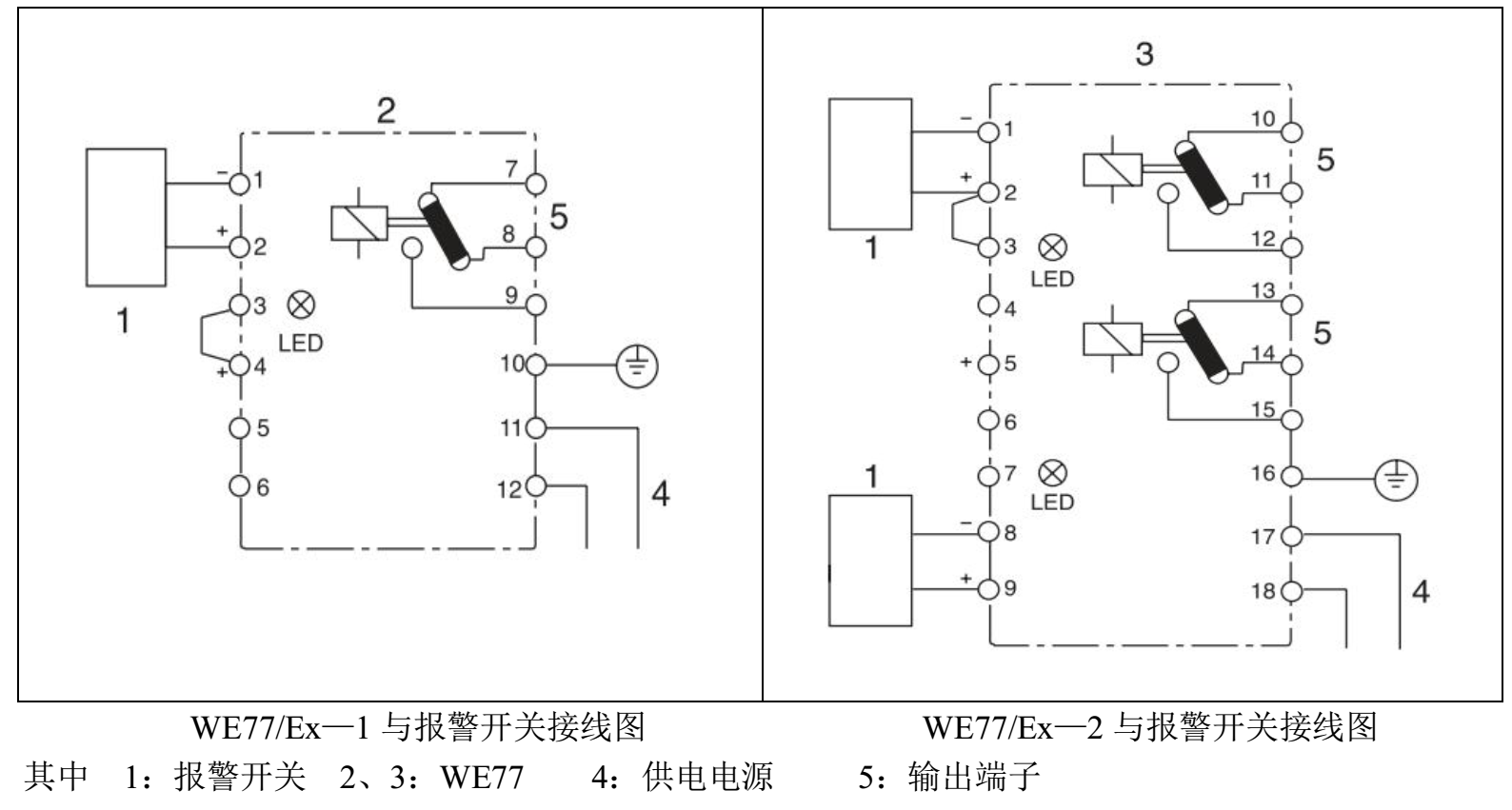

接线图








八、安装与维护

1 、流量计安装到工艺管道之前,应对工艺管道进行吹扫或清洗,防止管道中杂质堵塞仪表,影响正常使用。

2 、流量计应垂直安装,介质流向向上,流量计中心线与铅垂线的夹角不超过 5°。

3、为防止管道受压变形,流量计接口必须与管道轴线对中并平行。必要时在流量计两侧适当支撑管道, 以防止震动并且减轻流量计的轴向压力。

4 、如果介质中含有固体杂质,应在流量计上游加装过滤器。

5、为了便于维护和清洗,建议安装旁通管路。

6、为确保流量指示稳定,建议在流量计下游安装流量调节阀。

7、用于测量液体时,应保证工作压力不低于 2 倍最大压损;用于测量气体时,应保证工作压力不低于 5

  倍最大压损,以使流量计稳定工作。

8、本仪表基于磁耦合原理工作,应确保仪表周围其它设备产生的磁场不影响测量结果。






售后与质保



多钦仪表(上海)有限公司供应的所有产品:

所有产品质保2年;

免费提供电话咨询、指导安装调试等服务;

协商上门指导安装、调试等事宜,只收取合理的差旅费用;

量大可以免费上门指导安装、调试;


服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的实践经验能为你带来满意的服务。
