产品名称： CL型齿轮流量计

产品型号： DCL2

连接螺纹： G1/4

始动流量： 0.001L/min

流量范围： 0.01-2L/min

本体材质： 316L不锈钢

耐压等级： 40Mpa

出品单位： 多钦仪表（上海）有限公司

   一，概述：

 根据齿轮马达原理研发的一种新型容积式流量计，用于精密的连续或间断的测量管道中液体的流量或瞬间流量，适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量，微小流量即可准确计量。

    二，工作原理与结构：

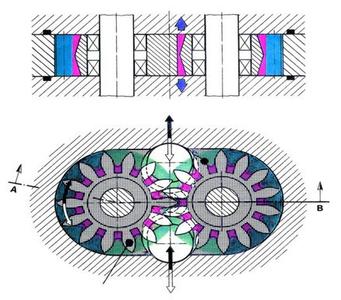

     流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的体积，称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。如下图：

  三，结构特点：

       根据齿轮马达原理，测量齿轮由液流驱动。

     • 齿轮在测量腔内无接触运行。采用低摩擦球轴承或滑动轴承。

     • 齿轮的运动由位于盖板内的无接触的传感器检测。传感器室和计量器室之间安装了一块非磁性抗压隔板。

     • 当计量机构转动一个齿时，传感器发出一个信号，对应一个齿容量 Vgz。

     • 通过前置放大器将信号转换为方波信号。

     四，产品特性

     • 针对各种应用，借助不同的间隙、不同的轴承类型及不同材料，CL 系列齿轮式流量计可实现不同介质的测量。

     • 具有广泛的测量范围和多种规格，可以满足不同的需求。

     • 在指定范围内，测量不受粘度影响。

     • 低压降

     • 高灵敏测量

     • 高工作压力

     • 低噪音

     • 具有出色重复精度的高精度测量

     • 在较广的温度范围内，输出信号不受温度影响

     • 在低流速测量范围的下限依然能保持高精度

     • 电子元件的高操作可靠性

     • 前置放大器终端易于使用

    五，技术指标

      • 环境温度:–30°C –  +60°C

      • 介质温度:–60°C – +150°C

      • 壳体材料:不锈钢316L

      • 齿轮材料:不锈钢316L，德标不锈钢1.4122

      • 轴    承:不锈钢球轴承,钨钢合金滑动轴承

      • 最大允许杂质粒子介质尺寸（单位：µm）：20µm

      • 测量范围:0.005-100 L/min

      • 精度（测量值）:±0.5%当 ≥20 cSt 时

      • 粘度:1～100000 cSt

      • 最大圧损∆pmax：16bar(和介质粘度大小/流速大小有关）

      • 最大耐压:40MPa
