电磁流量计工作原理简述

编辑:多钦仪表  发布时间:2019.10.14 08:59:36   来源:多钦仪表

<<  多钦仪表(上海)有限公司   专注于流量计与服务  >> 技术之窗

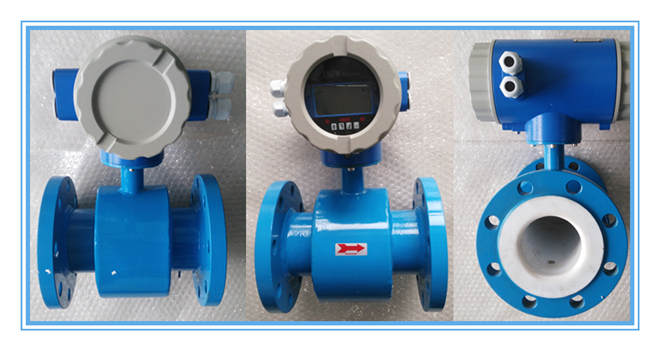

多钦仪表(上海)有限公司电磁流量计由电磁流量传感器和电磁流量转换器两 大部分组成。

多钦仪表(上海)有限公司电磁流量计测量原理是成丰仪表基于法拉第电磁感应定律。传 感器主要组成部分是测量管、电极、励磁线圈、铁芯与 磁轭、壳体。传感器的测量管,是一内衬绝缘材料的非 导磁合金短管,其直径为D。两只电极沿管径方向穿通管 壁固定在测量管上,其电极头与衬里内表面基本齐平。 励磁线圈由双向方波脉冲励磁时,在与测量管轴线垂直 的方向上产生一磁通量密度为B的工作磁场。此时,如果 具有一定电导率的流体以平均流速V流经测量管,将切割 磁力线感应出电动势E。电动势E正比于磁通量密度B、测 量管内径D与平均流速V的乘积,即E∝BVD。电动势E(流 量信号)由电极检出并通过电缆送至转换器。转换器将 流量信号放大处理后可显示流量、总量,并能输出脉冲、 模拟电流等信号。LDG型电磁流量计的转换器具有汉字 LCD显示的智能化仪表。
