气体涡轮流量计选型方法

编辑:多钦仪表  发布时间:2018.05.28 10:17:40   来源:多钦仪表

<<  多钦仪表(上海)有限公司   专注于流量计与服务  >> 新闻快车


⇒   气体涡轮流量计选型方法

1、使用范围

1)要求流量范围度小于依照表1,且对始动流量有较严格的场合。

2)不存在间隔时间短,流量波动幅度大的流体介质

3)适用于天然气、城市煤气、压缩空气、氮气等

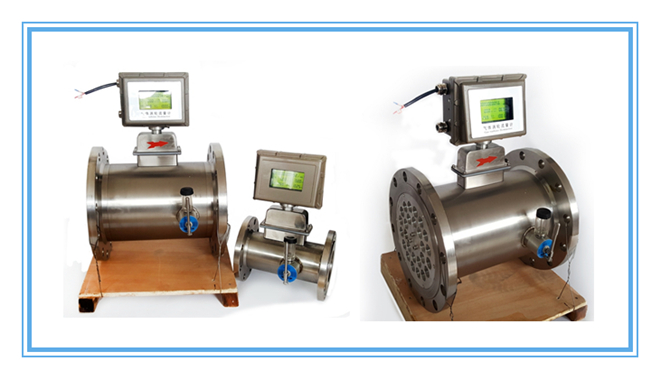

气体涡轮流量计

⇒  规格的确定

用户应根据管线输气量,介质可能达到的温度和压力范围,估算出管线的最高和最低体积流量,正确选择流量计规格。当两种口径流量计均能覆盖最低和最高体积流量时,在压力损失允许下,应选小口径。一句标准状态下的工期流量范围及介质压力,计算工作状态下的流量范围,选型公式如下:

Qg=Zg/Zn*Pn/(Pg+Pa)*Tg/Tn*Qn=101.325/(Pg+Pa)*(1/Zn/Zg)*(Tg/293.15)Qn

式中:Tg为介质工况条件下绝对温度(K);Pg为介质压力(KPa);Pa为当地大气压(KPa);Qg为工况条件下的体积流量(m3/h);Qn为标准状态下的体积流量(Nm3/h);Zn、Zg分别代表标准状态下的压缩系数和工况条件下的压缩系数。因计算步长较大,表中数据按天然气真实密度Gr=0.600,氮气和二氧化碳摩尔分数均为0.00计算。当介质压力低于0.1Mpa,均可按Zn/Zg=1.00估算。

选型计算按照公式计算。

 ⇒  选型实例

          已知某一供气管线实际工作压力为0.5MPa~0.6Mpa(表压),介质温度范围为-10~+40℃,供气峰值量为400~500Nm3/h。当地大气压为101.3kPa,要求确定流量计的口径。

          分析:由于前面表1中给出的流量范围为实际工作状态下的流量范围,因此需先将标况流量换算成工况流量,在选择合适的口径。

          计算:当介质压力最低、温度最高时(估算选型可不考虑天然气压缩因子的影响),此时当处于供气峰期时具有最大体积流量,所以有:

          ……… (2)

          同理,当介质压力最高、温度最低时,此时当处于供气谷期时具有最小体积流量,所以有:

          ………………………(3)

          即工作状态下介质的流量范围227.2~933.7m3/h,由表1查得,需选取LWQ-150B
