超声波流量计485通讯过程中常遇见问题处理方案

【多钦仪表   专业流量计】 故障维护

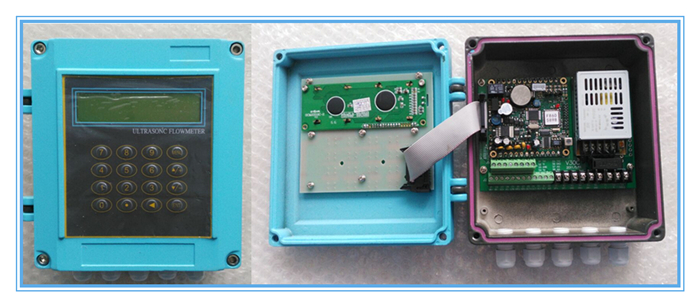

固定式超声波流量计适用于各种尺寸管道流量计量，流速测量范围为0.01～±32m/s,测量介质为水、海水、污水、酒精等单一稳定的液体，测量材质为钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道。

在使用过程中，超声波流量计485通讯过程中常遇见问题处理方案

(1) 问:为什么连接不上流量计? 接上后它不做任何反应?

答:A.检查串口参数是否匹配:位于M63窗口的协议选择是否正确

B.检查物理连线是否接好

C.把流量计重新上电，应该能接收到字符"AT" ，否则A和B步存在问题

D.检查命令是否正确。在使用扩展协议时命令后面要紧跟者一个国车符号

(2) 问:为什么MODBUS读出的量值乱七八糟的，和显示值完全不一致?

答:一般来说如果MODBUS协议能够读出数据'就表明协议本身没有问题了。乱七八糟

的数据是因为存在如下错误:

A.数据格式错误; B.寄存器地址有误，导致数据发生了位移而产生错误。

比如REAL4这种实型交量〈IEEE754格式的单精度浮点数)，按照字和字节共有4

种不同的排列方式，WLV100使用的是最常规的一种，即低word和高byte在前格

式。您可以修改您的软件的数据存放格式解决这个问题。如果使用通用的组态软件，

则组态软件一般具有一个选择格式的方法。

(3) 问:我的系统要求每次1小时只发出一次命令然后要求同时收到多个变量，应该使用

那个协议?

答:一条MODBUS命令可以一次读出很多变量。如果MODBUS-RTU不能解决问题，

可以使用使用"&"连接符号连接起来的恳诺扩展协议。还可以使用简易兼容协议，

或者Meter-BUS协议。

(4) 问:为什么通过协议读出的量值和流量计显示的不一致?

答:A.确认变量地址是否就是您要求的那个变量?因为流量计内部的变量太多，是否混

淆了?注意在读取数据时，REG 0001在命令字符串中表示为0000，而不是0001。

0001在命令字符串中表示读出REG 0002的内容。

B.对于累积量只能显示7位10进制数字，而通过MODBUS协议可以读出8位10

进制数字。这种情况下，读出来的数值的后7位是一样的。

(5) 问:我的系统不能支持长整数以及实型变量格式，应该怎么办?

答：需要采用数值转换方式，或查找新驱动程序解决。

(6) 问:MODBUS有测试程序吗?

答:有!推荐使用MODSCAN这个软件，可以在网上搜到。这个程序很是方便，有助于

方便检查读出的数据，理解各种类型数据的含义。

(7) 问:流量计是否具有模拟运行状态以方便测试，怎样设置?

答:有!在Mll窗口中输入0值即启动模拟运行状态。模拟运行状态下总是设置流速为

1.2345678m/s，瞬时流量等于0.;并且显示"R"状态。如果要求瞬时流量为设定值，

则可以通过在M44窗口中输入一个负的设定值实现。例如在M44窗口中输入-3600

立方米/秒。瞬时流量就会显示为3600立方米/秒。这时所有累积器也会做相应的

累积。因此就得到了变化的累积量输出。使用远个功能，能在不接传感器的条件下，

特别方便与联网软件的调试以及流量计功能的测试。

(8) 问:使用C时，浮点数存放顺序是怎样的?

答:例如3F 9E 06 51四个字节为1.2345678的IEEE754格式单精度浮点形式。在MODBUS

数据流中的顺序是06 51 3F 9E，1号地址数据流应该是01 03 04 06 51 3F 9E 3B 32

(十六进制数字)。在X86计算机中使用C语言时，按照内存从低到高存放顺序51

06 9E 3F。
