仪器仪表防爆等级分类

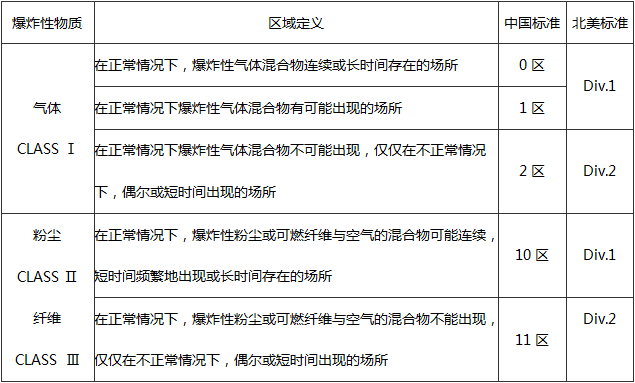

一、危险场所危险性划分：

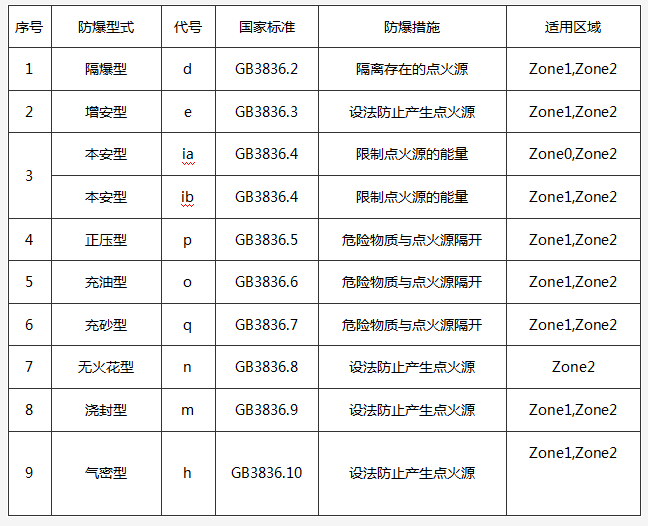

二、防爆方法对危险场所的适用性：

三、防爆对危险场所的适用性：

爆炸性危险气体分类

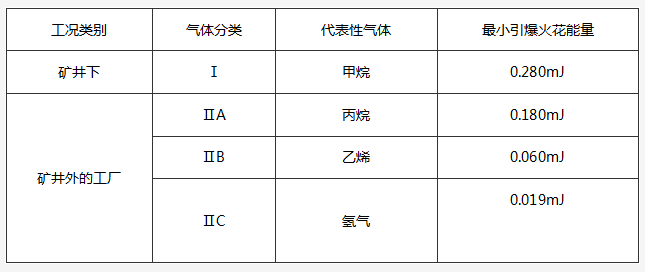

根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级，如下表:

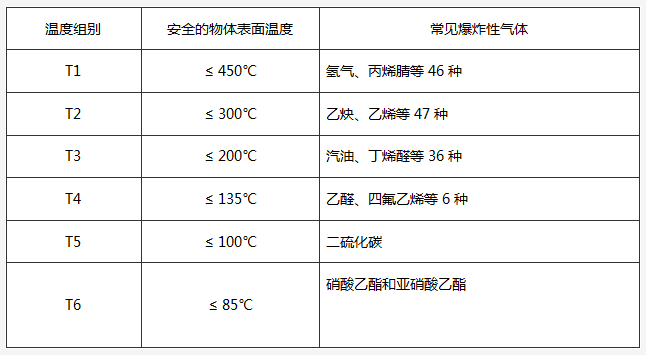

 四、气体温度组别划分：

五、仪表的防爆标志

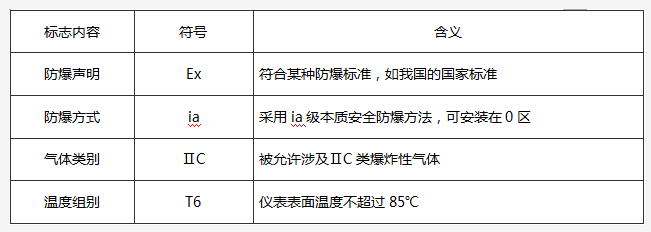

Ex(ia)ⅡC T6 含义

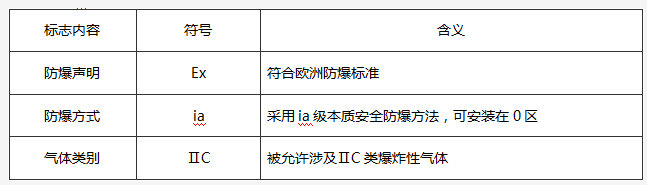

Ex(ia)ⅡC 的含义：

 注：该标志中无温度组别项，说明该仪表不与爆炸性气体直接接触。

六、防爆术语

安全栅安全参数定义

安全栅最高允许电压：Um  保证安全栅本安端的本安性能，允许非本安端可能输入的最高电压；

安全栅最高开路电压：Uoc  在最高允许电压范围内本安端开路时电压最大值；

安全栅最大短路电流：Isc  在最高允许电压范围内本安端短路时的电流最大值；

安全栅允许分布电容：Ca  保证本质安全性能情况下本安端最大允许外接电容；

安全栅允许分布电感：La  保证本质安全性能情况下本安端最大允许外接电感。

七、防爆标志格式说明

将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。

 防爆等级说明

（1）ia 等级：

在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。

正常工作时，安全系数为2.0；

一个故障时，安全系数为1.5；

二个故障时，安全系数为1.0。

注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。

（2）ib 等级

在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。

正常工作时，安全系数为2.0；一个故障时，安全系数为1.5。

正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时，安全系数为1.0。
