固定式超声波流量计安装时需要设置的参数

多钦仪表（上海）有限公司    技术专栏

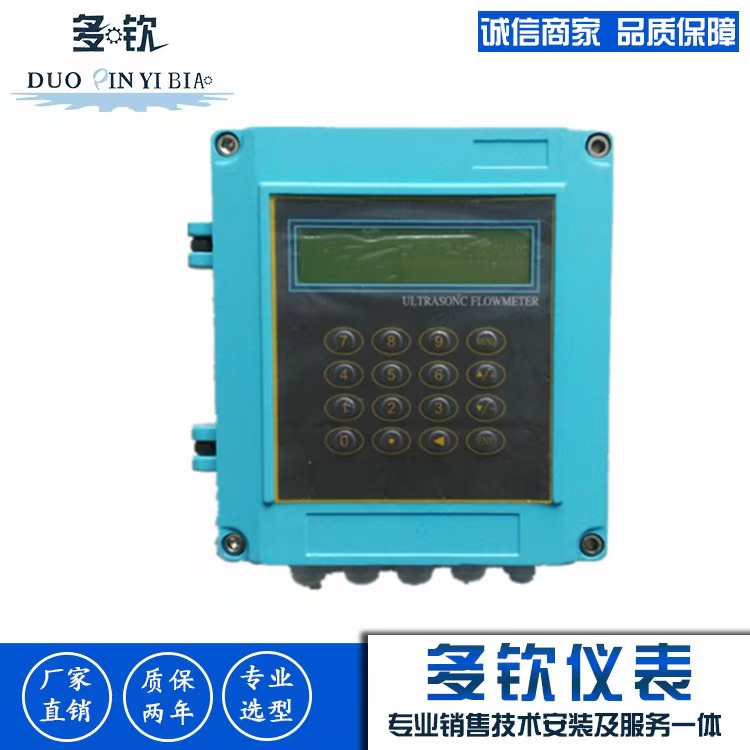

固定式超声波流量计基本配置为主机（显示器）+ 传感器（外敷或插入） 主机有标准壁挂式、盘装式和防爆式等可选传感器分为外夹式传感器和插入式传感器；外夹式传感器特点是在不希望破坏管道的应用场合，安装操作简单无须任何施工，外夹式传感器的安装是将两只传感器外敷在管道外壁，不与被测流体接触。传感器表面与管道外壁之间涂有藕合剂（凡士林），传感器用绑具（出厂配备）捆绑在管道上。插入式传感器特点是运行稳定，插入式传感器的安装是在管道上开一个直径20mm的孔，把传感器固定到管道开孔上，让传感器的声契部分和被测液体接触，我公司研发的技术可以使插入传感器在线不停水安装，具有维护方便，耐腐蚀、长寿命等特点。

 固定式超声波流量计安装使用说明

    一、给超声波主机供电220VAC

    二、固定式超声波流量计常规测量时需要输入下列参数；

    1、管道外径

    2、管壁厚度

    3、管材

    4、衬材参数（如有的话，可包括衬里厚度和衬材声速，没有可选——无

    5、流体类型

    6、探头类型（一般标准中型探头TM-1，插入式选插入传感器TC-1）

    7、探头安装方式（一般较小口径可选V法安装，大于300以上需考虑选Z法安装）

    安装注意事项

    一、在安装探头之前，首先查看整个管路，尽理选择能使管道满管，能保证探头安装位置前端留有10倍口径，后端留有5倍口径，选择出管材致辞密部分进行探头安装，须把管外欲安装探头的区域清理干净，除去一切锈迹油漆，用角磨机打光，再用干净抹布，（有条件用蘸丙酮或酒精）擦去油污和灰尘，然后在探头中心部分涂足够的耦合剂，然后把探头紧贴在管壁上捆绑好。注：1，两个探头要安装在管道管轴的水平方向或以水平轴为中位线上下转动45度以内，两个探头的连线要与管道中心轴平行；2，探头的安装方向，探头上标有A、B，A安上游，B安下游；探头要相对，

    二、探头安装距离；测量探头安装距离时要以探头zui内测边缘为准，在输入了所需的参数之后查看显示窗口25所显示的数字，并使探头的间距符合25号窗口的数据。
